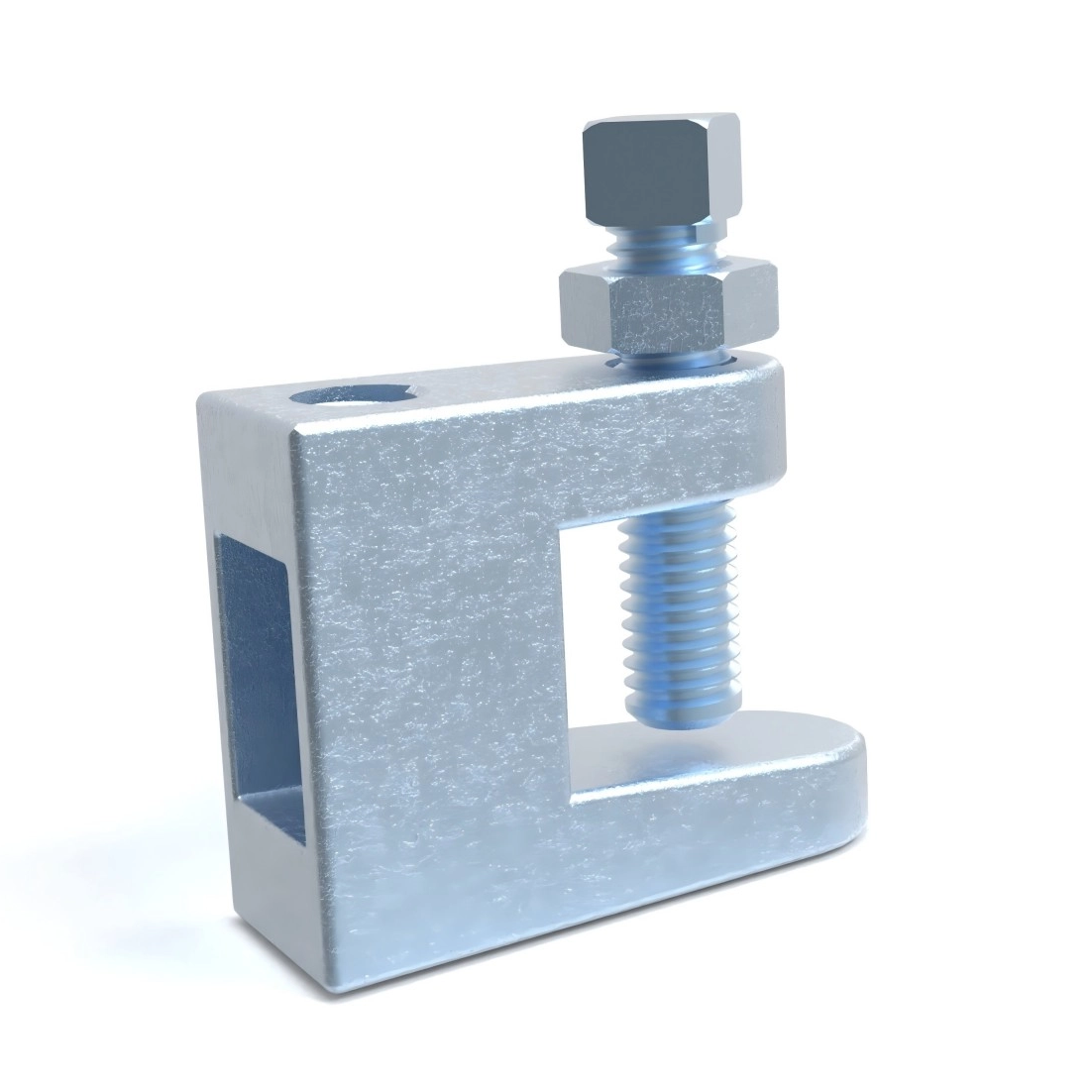

BC3 Üniversal Kiriş Kelepçesi
Fonksiyon: Metal kirişlerin, aşıkların, kanalların veya melek demirin üst veya alt kısmına yapısal bağlantı
Boyut: 3/8'、M10 veya 1/2'、M12
Malzeme: Sfero döküm QT450
Kaplama: Siyah veya Galvanizli
Onay:
※ Ayar vidası I-kirişin eğimli tarafına sıkılmalı ve torklanmalıdır
| Boyut | A | B | C | D | e | F | RS | Maksimum Kaydedilen Yük | |
| içinde | içinde | içinde | içinde | içinde | içinde | içinde | içinde | IBS, İrritabl Barsak Sendromu | KN |
| BC3-3/8'' | 0.29 | 0.94 | 0.8 | 1.59 | 0.78 | 1.91 | 3/8' | 6.8 | |
| BC3-1/2'' | 0.39 | 1.07 | 0.8 | 1.79 | 0.98 | 2.22 | 1/2' | 18.1 | |
| mm | mm | mm | mm | mm | mm | mm | mm | IBS, İrritabl Barsak Sendromu | KN |
| BC3-M10 | 7.4 | 24.0 | 20.2 | 40.3 | 19.8 | 48.5 | M10 | 6.8 | |
| BC3-M12 | 10 | 27.3 | 20.2 | 45.5 | 25 | 56.4 | M12 | 18.1 | |
