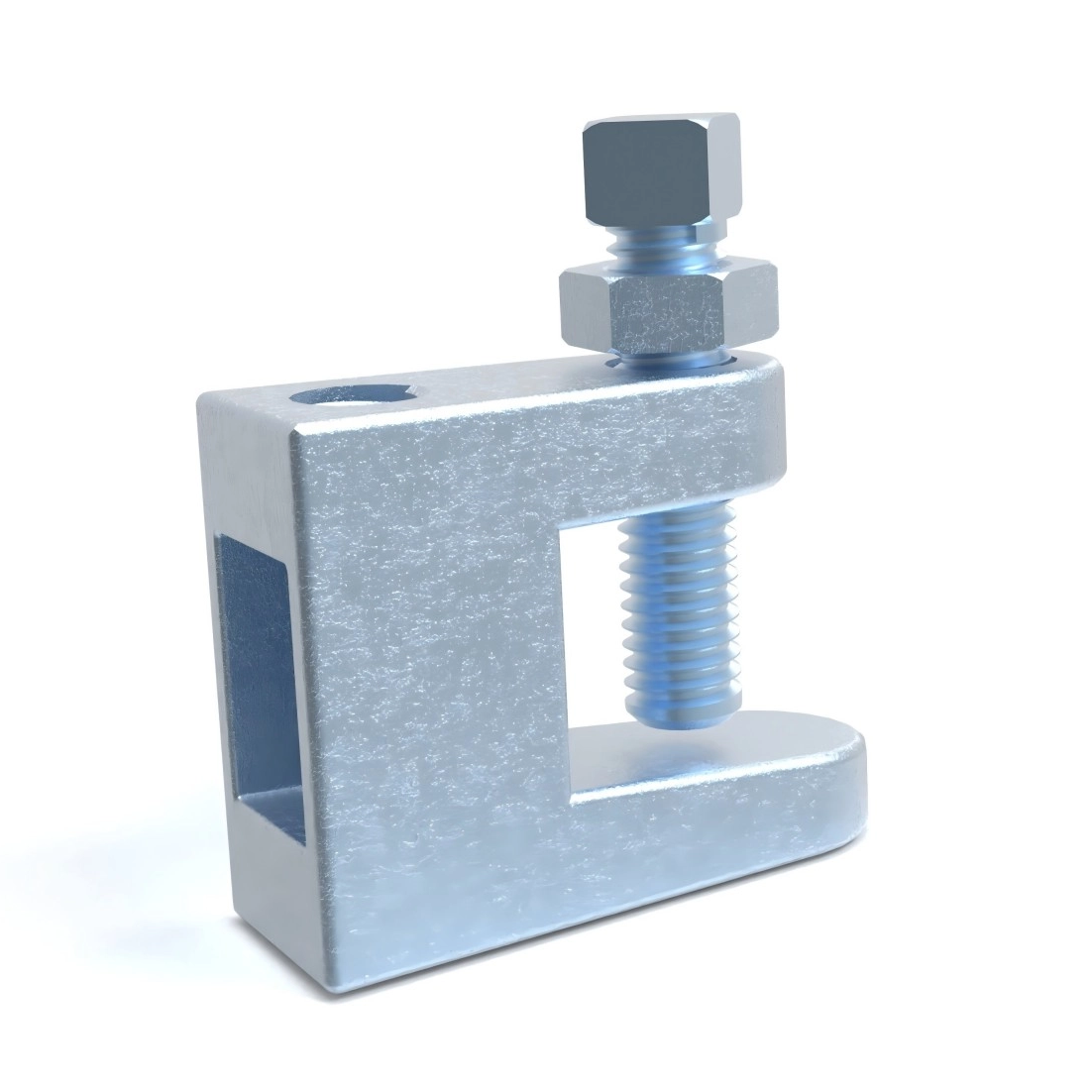

Универсальный зажим для балки BC3
Функция: Конструктивное крепление к верхней или нижней части металлических балок, прогонов, швеллера или углового железа.
Размер: 3/8 дюйма, M10 или 1/2 дюйма, M12.
Материал: ковкий чугун QT450.
Отделка: черная или оцинкованная.
Одобрение:
※Установочный винт необходимо затянуть и затянуть на наклонной стороне двутавровой балки.

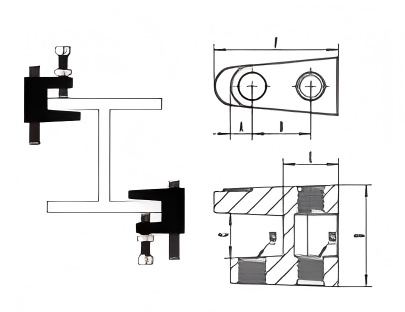

| Размер | А | Б | С | Д | Э | Ф | РС | Макс.Rec.Load | |
| в | в | в | в | в | в | в | в | СРК | КН |
| BC3-3/8' | 0.29 | 0.94 | 0.8 | 1.59 | 0.78 | 1.91 | 3/8 дюйма | 6.8 | |
| BC3-1/2' | 0.39 | 1.07 | 0.8 | 1.79 | 0.98 | 2.22 | 1/2 дюйма | 18.1 | |
| мм | мм | мм | мм | мм | мм | мм | мм | СРК | КН |
| БК3-М10 | 7.4 | 24.0 | 20.2 | 40.3 | 19.8 | 48.5 | М10 | 6.8 | |
| ВС3-М12 | 10 | 27.3 | 20.2 | 45.5 | 25 | 56.4 | М12 | 18.1 | |
