FM/UL-sertifikaadiga seismilise kinnituse riistvara: miks tulekaitsesüsteemide sertifitseerimine ei ole läbiräägitav

Tavalised gravitatsioonipuud rippuvad tavaliselt suurte seismiliste sündmuste ajal. Nad lihtsalt ei talu mitmesuunalist dünaamilist koormust. Maavärinad tekitavad intensiivseid külg-, piki- ja väändejõude. Need hävitavad jõud rebivad tavalised torutoed kergesti laiali. Täna seisate silmitsi karmi regulatiivse reaalsusega. Kasutamistunnistuse saamine nõuab ASCE 7, IBC ja NFPA 13 koodide ranget järgimist. Ärikinnisvara kindlustuse tagamine nõuab täpselt sama ranget järgimist. Allhange fm ul-i sertifitseeritud seismilise toestuse riistvara ei ole kunagi valikuline esmaklassiline uuendus. See on teie absoluutne põhinõue. Koodiametnikud otsivad neid konkreetseid sertifikaate. Kinnisvarakindlustusandjad volitavad neid enne riskide väljakirjutamist. Korralikult testitud komponentide esikohale seadmisega tagate vastavuse seadustele, kaitsete inimelusid ja tagate süsteemi pikaajalise vastupidavuse. Allpool saate täpselt teada, kuidas erinevad koodid teie riistvaravalikut dikteerivad.

Võtmed kaasavõtmiseks

• Regulatiivne lukustus: Sertifitseerimata kinnitusriistvara põhjustab tavaliselt ebaõnnestunud ülevaatusi, hilinenud hõivatust ja FM Globali ja NFPA standardite kohaselt kindlustuskaitset.

• Erinevad standardid: UL 203A ja FM 1950 esitavad erinevad testimisnõuded; erinevuse mõistmine määrab riistvara valiku projekti seismilise disaini kategooriate (SDC) põhjal.

• Tehnilised uuendused: kaasaegne sertifitseeritud riistvara integreerib kontrollitavad paigaldusmehhanismid (nt katkestusmomendi mutrid) ja kõrgendatud ohutustegurid (nt 2.2 uute UL standardite kohaselt).

Ärijuhtum: miks sertifitseerimata riistvara tulekaitseprojektid rööbastelt välja ajab

Kindlustus ja vastutus

Tulekaitsesüsteemid nõuavad ülimat vastupidavust. Kinnitamata torud kõiguvad seismilise aktiivsuse ajal metsikult. Need põrkuvad vastu konstruktsioonitalasid või muid mehaanilisi süsteeme. See äge liikumine purustab toruühendused kiiresti. Veesurve langeb. Sekundaarsed tulekahjud levisid seejärel kiiresti läbi haavatava rajatise. Maavärinajärgsed leegid põhjustavad suuri rahalisi kaotusi. Kindlustusandjad jälgivad neid tõrkepunkte hoolikalt.

FM Global rakendab rangeid emissioonijuhiseid. 50–500-aastastes seismilistes tsoonides asuvad rajatised on tõsise kontrolli all. Kindlustusandjad nõuavad riski maandamiseks FM-kinnitusega riistvara. Kui paigaldate sertifitseerimata osi, keelavad kindlustusandjad katvuse. Kinnisvaraomanikud ei saa tagada rahastamist ilma kehtivate kindlustuspoliisideta. Nõuetele vastavate tugede kasutamine kaitseb nii füüsilist vara kui ka rahalist elujõulisust.

Koodi järgimise ristumiskohad

Insenerid peavad liikuma jäigas vastavushierarhias. Esiteks kehtestab rahvusvaheline ehituskoodeks (IBC) põhilised juriidilised nõuded. IBC määrab teie riskikategooria. Seejärel osutab see otse ASCE 7 reeglitele. ASCE 7 määrab konkreetsed konstruktsioonikoormuse kriteeriumid. Sealt suunab ASCE 7 insenerid NFPA 13 koodide juurde. NFPA 13 reguleerib sprinkleri paigutuste füüsilist teostamist.

Selle ahela katkestamine toob kaasa laastavad tagajärjed. Amet, millel on jurisdiktsioon (AHJ) kontrollib iga objekti põhjalikult. Inspektorid kontrollivad komponentide templeid heakskiidetud esitluste suhtes. Sertifitseerimata komponendid nõuavad kohest tagasilükkamist. AHJ tagasilükkamised sunnivad süsteemi täielikku lõhkumist. Kaotad väärtuslikke töötunde. Projektide ajagraafikud venivad lõputult. Materjalijäätmed rikuvad kasumimarginaali. Õigusaktide järgimine hoiab ära need katastroofilised projektiviivitused.

Standardite dekodeerimine: UL 203A vs. FM 1950 sertifikaat

UL 203A (Underwriters Laboratories)

UL 203A keskendub suuresti konstruktsiooni ohutusele. See hindab, kui hästi õõtsumistugede komponendid taluvad dünaamilisi koormusi. Standard areneb pidevalt, et see vastaks inseneri tegelikkusele. Hiljuti rakendas UL ulatuslikku testimisnihet. Nad tõstsid ohutusteguri nõuet 1,5-lt 2,2-le. See suur hüpe joondab testimisprotokollid uuendatud NFPA 13 lubatud pingekujunduse kriteeriumidega. Tootjad pidid oma kataloogid täielikult ümber kujundama. Nad ei saanud enam tugineda vanematele, nõrgematele komponentide hinnangutele.

FM 1950 (tehasevastane)

FM 1950 teenindab kõrge riskiga ärikeskkondi. Sellele standardile tuginevad naftakeemiatehased, automatiseeritud laod ja suured andmekeskused. FM Global kujundas FM 1950 uskumatult rangeks. See kehtestab piirangud, mis on palju suuremad kui põhilised NFPA koodid. Näiteks FM piirab saledussuhte (l/r) väärtuseks 200. Madalam l/r suhe tähendab, et traks peab olema paksem ja jäigem. NFPA 13 võimaldab tavaliselt l/r suhet kuni 400. Lisaks eemaldab FM tavalised lüngad. NFPA 13 vabastab mõnikord lühikese vardaga riidepuud külgmistest kinnitustest. FM 1950 keelab selle erandi rangelt. Iga komponent peab ilma paindumiseta taluma äärmuslikke koormusi.

Valiku loogika

Insenerid seisavad silmitsi erinevate asutustega vastuoluliste nõuetega. Kahe sertifikaadiga riistvara lahendab selle probleemi koheselt. Täpsustades fm ul-i sertifitseeritud seismilise kinnituse riistvara hoiab ära frustreerivad mitme asutuse ülevaatamise viivitused. AHJ inspektorid otsivad UL-i loendeid. Kindlustusandjad nõuavad FM-i kinnitusi. Kahe sertifikaadiga komponendid rahuldavad korraga mõlemat osapoolt. Väldid erinevatelt müüjatelt identsete osade ostmist.

Võrdlusdiagramm: standardsed erinevused

FM/UL-sertifikaadiga seismilise kinnitusriistvara kriitilised hindamismõõtmed

1. Koormus- ja ohutustegurid: hinnake, kuidas füüsilise riistvara disain arenes. Tootjad peavad ausalt järgima äsja kõrgendatud 2,2 ohutustegurit. Nad ei saa lihtsalt paberil vanu spetsifikatsioone alandada. Otsige paksemaid terasmõõdikuid. Kontrollige sulami kvaliteeti. Tõeline sertifitseeritud riistvara tundub vastupidav. Need tugevamad sulamid peavad vastu nihkele tugevate mitmesuunaliste jõudude mõjul.

2. Kontrollitavad installimehhanismid: peate seadma esikohale kontrollitavad installifunktsioonid. Katkestusmomendi mutrid on siin hädavajalikud. Visuaalsed indikaatorid pakuvad kohest tõendit. Paigaldajad pingutavad mutrit, kuni pea klõpsab puhtalt ära. See klõps tagab õige pöördemomendi pinge. See välistab täielikult hõõrdumise AHJ läbimise ajal. Inspektorid kontrollivad pöördemomenti visuaalselt, ilma spetsiaalseid tööriistu kaasa tõmbamata.

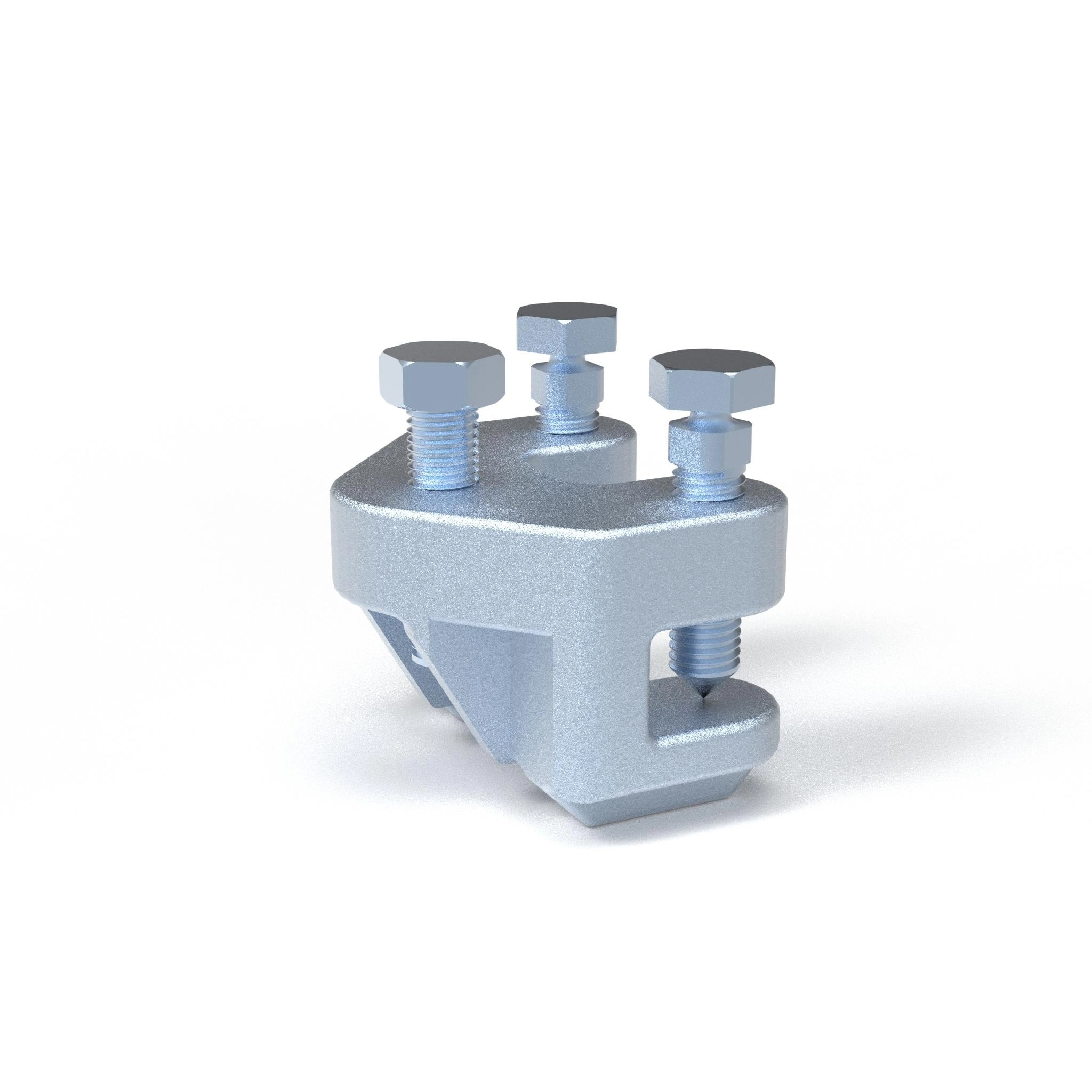

3. Kohanemisvõime konstruktsioonielementidega: ehitusmaterjalid on väga erinevad. Vaja on universaalseid ülemisi kinnitusi. Kvaliteetsed talaklambrid kinnituvad ohutult konstruktsiooniterase külge. Väldid aukude puurimist konstruktsioonitaladesse. Puurimine nõrgestab terasraami. Keevitamine raiskab aega ja nõuab tulitööde lubasid. Klambripõhine riistvara kohandub sujuvalt erinevate ääriku paksustega.

4. Süsteemi modulaarsus: hinnake hoolikalt oma ruumilisi piiranguid. Peate võrdlema jäika toestust puhta pingutustoega. Jäigad torud või tugipostid töötavad suurepäraselt avatud ärihoonetes. Kaabli õõtsumisklambrid toimivad erinevalt. Kaablid töötavad puhtalt pinge all. Nad manööverdavad kergesti üle rahvarohke lagede. Uuendusprojektid saavad pingutuskaablitest palju kasu. Saate vältida kokkupõrkeid olemasolevate kanalite ja elektrialustega.

Rakendamise tegelikkus: projekteerimine, vahekaugused ja koormuse jaotus

Seismilise koormuse (Fpw) arvutamine

Riistvara valik põhineb põhifüüsikal. Insenerid arvutavad vajaliku seismilise koormuse konkreetse valemi abil: Fpw = CpWp. Peate neid muutujaid mõistma. Wp tähistab operatsioonisüsteemi kogumassi. See hõlmab paljaid terastorusid. See hõlmab neid torusid täitvat rasket vett. See nõuab ka täiendavat 15% toetust. See varu hõlmab ventiile, liitmikke ja ootamatuid komponentide kaalu. Cp toimib seismilise koefitsiendina. See tuleneb otse piirkondlikest pinnase ja rikkejoonte andmetest.

Mõjutsoonid (ZOI)

Riistvara valik sõltub suuresti konkreetsest mõjutsoonist. ZOI määrab, kui palju füüsilist toru üks traks toetab. Tsooni arvutate, mõõtes poolel teel külgnevatest traksidest. Üksainus külgmine tugi kannab tohutut koormust. See peab taluma oma tsoonis oleva põhiliini täismassi. Samuti peab see toetama kõiki sellesse tsooni kinnitatud harujooni. Harujoonte raskuse saate maha arvata ainult siis, kui kinnitate need väiksemad jooned iseseisvalt. Täpne ZOI kaardistamine hoiab ära ankrute ülekoormamise.

Maksimaalsete vahekauguste järgimine

Peate järgima rangeid NFPA 13 vahepiiranguid. Ebaõnnestumine siin garanteerib kohese ülevaatuse tõrke.

• Külgmised traksid: piirake vahekaugust kuni 40 jalani keskelt keskele. Paigaldage oma otsaklambrid 6 jala kaugusele toru otsast.

• Pikisuunalised traksid: piirake vahekaugust maksimaalselt 80 jalaga. Paigaldage otsaklambrid 40 jala kaugusele toru otsast või mis tahes suunamuutusest.

• 4-suunalised tõusutorud: vertikaalsed torud vajavad selget tuge. Asetage ülemised turvasüsteemid 3 jala kaugusele kõrgeimast punktist. Asetage kõik järgnevad tõusutorude kinnitused üksteisest kuni 25 jala kaugusele.

Vahereeglite koondtabel

Tarnijate valik: tootja ökosüsteemi hindamine

BIM ja patenteeritud arvutustarkvara

Tipptasemel tootjad pakuvad tugevaid tarkvara ökosüsteeme. Kvaliteetne sertifitseeritud riistvara on alati seotud patenteeritud disainitööriistadega. See tarkvara automatiseerib keerulisi NFPA 13 ja ASCE 7 arvutusi koheselt. See rakendab automaatselt õiged teisendustegurid. Väldite käsitsi tehtavaid matemaatilisi vigu. Tarkvara väljastab inseneridokumentide esitamiseks valmis. Need puhtad esituspaketid avaldavad AHJ arvustajatele muljet. Need kiirendavad oluliselt projektide heakskiitmist.

Kolmanda osapoole simulatsioon ja testimine

Ärge kunagi lootke ainult turundusbrošüüridele. Otsige läbipaistvaid testimisandmeid. Eliittootjad avaldavad kolmanda osapoole seismilise simulatsiooni tulemusi. Nad postitavad need tulemused otse koos oma ametlike FM/UL sertifikaatidega. Nad tõestavad, et nende riistvara elab üle simuleeritud maavärinajõudude mõjul. Läbipaistvad andmed loovad tohutut usaldust. See tõestab, et tootja investeerib pigem eluohutuse inseneritöösse kui minimaalsesse vastavusse.

Tarneahel ja projekti järkjärgulisus

Teie riistvara tarnija peab töötama veatult. Hinda põhjalikult nende tootmise tarneahelat. Te ei saa endale lubada ootamatuid tähtaegu. Kontrollige nende laoseisu sügavust. Nad peavad tarnima erineva suurusega torusid alates 1' kuni massiivse 12' vooluvõrku. Lisaks hinnake nende tehnilise toe võimalusi. Saidi tingimused muutuvad ootamatult. Paigaldajad puutuvad kokku kummaliste konstruktsiooninurkadega. Head tootjad pakuvad kiiret välituge. Need aitavad teil kohaneda fm ul sertifitseeritud seismilise toestuse riistvara unikaalsete saidi väljakutsetega toimetulemiseks.

Järeldus

Täielikult sertifitseeritud komponentide määramine jääb põhiliseks riskijuhtimise otsuseks. See kaitseb inimelu, varjab kallist vara ja kindlustab projekti ranged ajagraafikud. Rangete AHJ ja FM Global kontrollide läbimine nõuab täielikku täpsust. Peate õige sertifitseeritud komponendi ideaalselt sobitama lokaalse seismilise koormuse arvutusega.

Astuge oma järgmise projekti jaoks ennetavaid samme. Nõustage oma hankemeeskondi hoolikalt. Paluge neil taotleda igalt müüjalt terviklikke esituspakette. Nõudlus uuendas koheselt UL 203A ja FM 1950 sertifikaate. Juhendage insenerimeeskondi toetuma tarkvaraga toetatud ZOI arvutusaruannetele. Nende kõrgete standardite järgimine oma tarnijatele tagab vastupidava ja seadustele vastava tulekaitsesüsteemi.

KKK

K: Mis vahe on UL-loendis ja FM-i heakskiidetud seismilisel toestusel?

V: UL-i loetletud komponendid vastavad standardis UL 203A määratletud ohutus- ja koormusstandarditele. FM-i heakskiidetud komponendid vastavad standardile FM 1950. FM Global nõuab hoonekindlustuseks tavaliselt FM 1950. See rakendab rangemaid installikäivitusi. Näiteks FM 1950 piirab saleduse (l/r) suhet agressiivsemalt kui standardkoodid.

K: Kas ma saan madala riskiga piirkondades seismilise kinnituse asemel kasutada standardseid riidepuid?

V: Standardsed riidepuud peavad vastu ainult vertikaalsetele gravitatsioonilistele koormustele. Sõltuvalt teie hoone seismilise disaini kategooriast (SDC) võib ASCE 7 vabastada kerged süsteemid. See hõlmab individuaalseid raskusi alla 20 naela või hajutatud süsteeme alla 5 naela/jalga. C- ja D-kategooriad nõuavad aga tavaliselt mitmesuunalist seismilist tugevust.

K: Miks tõusis seismilise tugevuse UL-i ohutustegur 2,2-ni?

V: Ohutusteguri testimise nõue tõusis hiljuti 1,5-lt 2,2-le. See suur värskendus rakendati testimispiirangute täiuslikuks kooskõlla viimiseks uuendatud lubatud pingekujunduse (ASD) koormuse kombinatsioonidega. Need värskendatud kombinatsioonid määratleti ametlikult hiljutistes NFPA 13 väljaannetes.

K: Millal peaksin kasutama jäikade toruklambrite asemel kaabli õõtsklambreid?

V: Kaablitraksid toimivad puhtalt pinge kaudu. Need on absoluutselt ideaalsed kitsastes ruumides ja keerukate ümberehituste jaoks. Need aitavad vältida tugevaid kokkupõrkeid olemasolevate mehaaniliste süsteemide kõrval. Peate lihtsalt tagama, et teie valitud kaablikomponentidel on konkreetse lokaalse seismilise koormuse jaoks topeltsertifikaat.
