ФМ/УЛ сертификациони хардвер за сеизмичко учвршћивање: Зашто се не може преговарати о сертификацији за системе заштите од пожара

Стандардне гравитационе вешалице рутински отказују током великих сеизмичких догађаја. Они једноставно не могу да издрже вишесмерна динамичка оптерећења. Земљотреси стварају интензивне бочне, уздужне и торзионе силе. Ове деструктивне силе лако растављају обичне носаче цеви. Данас се суочавате са оштром регулаторном реалношћу. Постизање сертификата о заузетости захтева стриктно поштовање АСЦЕ 7, ИБЦ и НФПА 13 кодова. Осигурање комерцијалне имовине захтева потпуно исто ригорозно поштовање. Соурцинг фм ул сертификован хардвер за сеизмичко учвршћивање никада није опциона премиум надоградња. Она служи као апсолутни основни захтев. Службеници кода траже ове специфичне сертификате. Осигуравачи имовине их обавезују пре преузимања ризика. Давањем приоритета правилно тестираним компонентама, обезбеђујете усаглашеност са законима, штитите људске животе и гарантујете дугорочну отпорност система. Научићете тачно како различити кодови диктирају ваш избор хардвера у наставку.

Кеи Такеаваис

• Регулаторно закључавање: Несертификовани хардвер за учвршћивање рутински доводи до неуспешних инспекција, одложеног усељења и ускраћеног осигурања према ФМ Глобал и НФПА стандардима.

• Различити стандарди: УЛ 203А и ФМ 1950 носе различите захтеве за испитивање; разумевање разлике диктира избор хардвера заснован на пројектним категоријама сеизмичког дизајна (СДЦ).

• Инжењерске надоградње: Савремени сертификовани хардвер интегрише проверљиве инсталационе механизме (нпр. отломне моментне навртке) и повишене безбедносне факторе (нпр. 2.2 према новим УЛ стандардима).

Пословни случај: Зашто нецертифицирани хардвер руши пројекте заштите од пожара

Стварности осигурања и одговорности

Системи за заштиту од пожара захтевају изузетну издржљивост. Неповезане цеви се дивље љуљају током сеизмичке активности. Ударају се у структурне греде или друге механичке системе. Овај насилни покрет брзо разбија спојеве цеви. Притисак воде опада. Секундарни пожари су се затим брзо проширили кроз угрожени објекат. Пожари након земљотреса узрокују огромне финансијске губитке. Осигуравачи пажљиво прате ове тачке квара.

ФМ Глобал спроводи строге смернице за осигурање. Објекти који се налазе у сеизмичким зонама од 50 до 500 година суочени су са строгом контролом. Осигуравачи захтевају хардвер одобрен од стране ФМ да би ублажили ризик. Ако инсталирате несертификоване делове, осигуравачи ће одбити покриће. Власници некретнина не могу да обезбеде финансирање без важећих полиса осигурања. Коришћење усаглашене подршке штити и физичку имовину и финансијску одрживост.

Раскрснице усклађености кода

Инжењери морају да се крећу кроз ригидну хијерархију усклађености. Прво, Међународни грађевински кодекс (ИБЦ) успоставља основне правне захтеве. ИБЦ одређује вашу категорију ризика. Затим вас директно упућује на АСЦЕ 7 правила. АСЦЕ 7 диктира специфичне критеријуме конструкцијског оптерећења. Одатле, АСЦЕ 7 упућује инжењере на НФПА 13 кодове. НФПА 13 регулише физичко извођење распореда прскалица за пожар.

Прекид овог ланца носи разорне последице. Орган који има надлежност (АХЈ) детаљно прегледа сваку локацију. Инспектори верифицирају печате компоненти у односу на одобрене поднеске. Несертификоване компоненте захтевају моментално одбијање. Одбијање АХЈ доводи до потпуног рушења система. Губите драгоцене радне сате. Временски оквири пројекта се протежу на неодређено време. Материјални отпад уништава профитне марже. Усклађеност са законима спречава ова катастрофална одлагања пројекта.

Декодирање стандарда: УЛ 203А наспрам ФМ 1950 сертификата

УЛ 203А (Ундервритерс Лабораториес)

УЛ 203А се у великој мери фокусира на структуралне безбедносне перформансе. Он процењује колико добро компоненте клацкалице подносе динамичка оптерећења. Стандард се непрестано развија како би одговарао инжењерској стварности. Недавно је УЛ спровео огромну промену тестирања. Повећали су захтев за фактор сигурности са 1,5 на 2,2. Овај велики скок усклађује протоколе тестирања са ажурираним НФПА 13 дозвољеним критеријумима дизајна стреса. Произвођачи су морали у потпуности да редизајнирају своје каталоге. Више се нису могли ослањати на старије, слабије оцене компоненти.

ФМ 1950 (Фацтори Мутуал)

ФМ 1950 служи комерцијалним окружењима високог ризика. Петрохемијска постројења, аутоматизована складишта и масивни центри података ослањају се на овај стандард. ФМ Глобал је осмислио ФМ 1950 да буде невероватно строг. Он намеће ограничења далеко изван основних НФПА кодова. На пример, ФМ ограничава однос виткости (л/р) на 200. Нижи однос л/р значи да протеза мора бити дебља и чвршћа. НФПА 13 обично дозвољава однос л/р до 400. Штавише, ФМ уклања уобичајене рупе у закону. НФПА 13 понекад изузима вешалице са кратким шипкама од бочног учвршћења. ФМ 1950 стриктно забрањује ово изузеће. Свака компонента мора да издржи екстремна оптерећења без извијања.

Логика избора

Инжењери се суочавају са супротстављеним захтевима у свим агенцијама. Хардвер са двоструким сертификатом решава овај проблем тренутно. Специфицирање фм ул сертификован хардвер за сеизмичко учвршћивање спречава фрустрирајућа кашњења у прегледу код више агенција. Инспектори АХЈ траже УЛ листе. Осигуравачи захтевају одобрења ФМ-а. Двоструко сертификоване компоненте задовољавају обе стране истовремено. Избегавате куповину идентичних делова од различитих добављача.

Упоредни графикон: Стандардне разлике

Мере критичне процене за ФМ/УЛ сертификован хардвер за сеизмичко учвршћивање

1. Капацитет оптерећења и фактори безбедности: Процените како је еволуирао дизајн физичког хардвера. Произвођачи морају поштено да испуне новоповишени фактор сигурности од 2,2. Они не могу једноставно умањити старе спецификације на папиру. Потражите дебље челичне мераче. Проверите квалитет легуре. Прави сертификовани хардвер је робустан. Ове јаче легуре отпорне су на смицање под насилним вишесмерним силама.

2. Проверљиви инсталацијски механизми: Морате дати приоритет проверљивим инсталационим функцијама. Отпорне навртке су овде неопходне. Визуелни индикатори пружају тренутни доказ. Инсталатери затегну матицу док глава не одвоји чисто. Овај шкљоцај гарантује тачан затезање обртног момента. Потпуно елиминише трење током АХЈ пролаза. Инспектори визуелно проверавају обртни момент без ношења специјализованих алата.

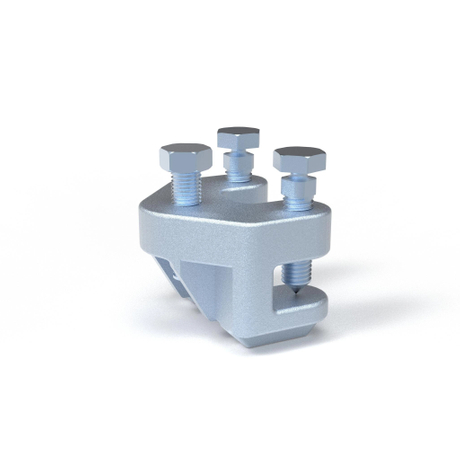

3. Прилагодљивост на структурне елементе: Грађевински материјали се веома разликују. Потребни су вам универзални горњи додаци. Висококвалитетне стезаљке за греде безбедно се причвршћују на конструкциони челик. Избегавате бушење рупа у структурним гредама. Бушење слаби челични оквир. Заваривање губи време и захтева дозволе за рад на топлом. Хардвер заснован на стегама се неприметно прилагођава различитим дебљинама прирубница.

4. Модуларност система: Пажљиво процените своја просторна ограничења. Морате да упоредите круто утезање са чистим затезним укрућењем. Чврсте цеви или подупирачи савршено функционишу у отвореним комерцијалним зградама. Носачи каблова функционишу другачије. Каблови раде искључиво под напоном. Лако се крећу око претрпаних плафона. Пројекти накнадне опреме имају велике користи од затезних каблова. Можете избећи сукобе са постојећим каналима и електричним лежиштима.

Реалност имплементације: инжењеринг, размак и расподела оптерећења

Израчунавање сеизмичког оптерећења (Фпв)

Избор хардвера се ослања на основну физику. Инжењери израчунавају потребно сеизмичко оптерећење користећи специфичну формулу: Фпв = ЦпВп. Морате разумети ове варијабле. Вп представља укупну тежину оперативног система. Ово укључује голе челичне цеви. То укључује тешку воду која пуни те цеви. Такође захтева додатних 15% додатка. Овај додатак узима у обзир вентиле, фитинге и неочекиване тежине компоненти. Цп делује као сеизмички коефицијент. Он произилази директно из регионалних података о тлу и раседним линијама.

Зоне утицаја (ЗОИ)

Избор хардвера у великој мери зависи од специфичне зоне утицаја. ЗОИ диктира колико физичке цеви подржава један носач. Зону израчунавате мерењем на пола пута до суседних заграда. Једна бочна протеза носи огроман терет. Мора да поднесе пуну тежину главне линије унутар своје зоне. Такође мора да подржава све гране које су причвршћене унутар те зоне. Можете одузети тежину линије грана само ако стезате те мање линије независно. Прецизно ЗОИ мапирање спречава преоптерећење сидра.

Придржавање максимума размака

Морате пратити строга ограничења размака НФПА 13. Неуспех овде гарантује тренутне неуспехе инспекције.

• Бочне протезе: Ограничите размак на највише 40 стопа од центра до центра. Поставите своје крајње подупираче унутар 6 стопа од краја цеви.

• Уздужне затеге: Ограничите размак на највише 80 стопа. Инсталирајте крајње подупираче унутар 40 стопа од краја цеви или било које промене смера.

• 4-смерни стубови: вертикалним цевима је потребан посебан ослонац. Поставите горње држаче унутар 3 стопе од највише тачке. Све наредне држаче за подизање поставите на размак не више од 25 стопа.

Сажетак графикона правила размака

Ужи избор добављача: Евалуација екосистема произвођача

БИМ и власнички софтвер за прорачун

Врхунски произвођачи нуде робусне софтверске екосистеме. Висококвалитетни сертификовани хардвер увек долази упарен са власничким алатима за дизајн. Овај софтвер аутоматски аутоматизује сложене НФПА 13 и АСЦЕ 7 прорачуне. Аутоматски примењује исправне факторе конверзије. Избегавате ручне математичке грешке. Софтвер даје инжињерске документе спремне за подношење. Ови чисти пакети за подношење импресионирају рецензенте АХЈ-а. Они значајно убрзавају одобравање пројеката.

Симулација и тестирање треће стране

Никад се не ослањајте само на маркетиншке брошуре. Потражите транспарентне податке о тестирању. Елитни произвођачи објављују резултате сеизмичке симулације треће стране. Они објављују ове резултате одмах поред својих званичних ФМ/УЛ сертификата. Они доказују да њихов хардвер преживљава симулиране силе земљотреса. Транспарентни подаци граде огромно поверење. То доказује да произвођач много улаже у инжењеринг безбедности живота, а не у минималну усклађеност.

Ланац снабдевања и фаза пројекта

Ваш добављач хардвера мора да ради беспрекорно. Дубоко процените њихов производни ланац снабдевања. Не можете себи приуштити неочекивано време испоруке. Проверите њихову дубину инвентара. Морају да испоручују различите величине цеви у распону од 1'' до масивних 12'' мреже. Штавише, процените њихове могућности техничке подршке. Услови на сајту се неочекивано мењају. Инсталатери се сусрећу са чудним структурним угловима. Добри произвођачи пружају брзу подршку на терену. Они вам помажу да се прилагодите фм ул сертификован хардвер за сеизмичко учвршћивање глатко на јединствене изазове на локацији.

Закључак

Одређивање потпуно сертификованих компоненти остаје основна одлука о управљању ризиком. На тај начин штитите људске животе, штитите скупу имовину и обезбеђујете кратке рокове пројекта. Пролазак строгих АХЈ и ФМ Глобал инспекција захтева потпуну тачност. Морате савршено ускладити праву сертификовану компоненту са локализованим прорачуном сеизмичког оптерећења.

Предузмите проактивне кораке на свом следећем пројекту. Пажљиво саветујте своје тимове за набавку. Замолите их да затраже свеобухватне пакете за подношење од сваког продавца. Захтеви одмах ажурирају сертификате УЛ 203А и ФМ 1950. Упутите инжењерске тимове да се ослањају на софтверски подржане извештаје о ЗОИ прорачунима. Држање својих добављача према овим високим стандардима гарантује отпоран, законски усклађен систем заштите од пожара.

ФАК

П: Која је разлика између УЛ листе и ФМ одобрених сеизмичких учвршћења?

О: Компоненте са листе УЛ испуњавају основне стандарде безбедности и оптерећења дефинисане у УЛ 203А. Компоненте које је одобрио ФМ задовољавају ФМ 1950. ФМ Глобал обично захтева ФМ 1950 за осигурање објеката. То намеће строже покретаче инсталације. На пример, ФМ 1950 ограничава однос виткости (л/р) агресивније од стандардних кодова.

П: Могу ли да користим стандардне вешалице уместо сеизмичког учвршћења у подручјима са ниским ризиком?

О: Стандардне вешалице одолевају само вертикалним гравитационим оптерећењима. У зависности од категорије сеизмичког дизајна (СДЦ) ваше зграде, АСЦЕ 7 може изузети лаке системе. Ово укључује појединачне тежине испод 20 лбс или дистрибуиране системе испод 5 лбс/фт. Међутим, категорије Ц и Д обично захтевају вишесмерно сеизмичко учвршћивање.

П: Зашто се УЛ фактор сигурности за сеизмичко учвршћивање повећао на 2,2?

О: Захтев за тестирање фактора сигурности недавно је повећан са 1,5 на 2,2. Ово велико ажурирање је имплементирано да савршено усклади границе тестирања са ажурираним комбинацијама оптерећења дизајна дозвољеног напрезања (АСД). Ове ажуриране комбинације су формално дефинисане у недавним издањима НФПА 13.

П: Када треба да користим носаче каблова уместо чврстих носача цеви?

О: Носачи каблова делују искључиво путем затезања. Апсолутно су идеални за уске просторе и изазовне накнадне инсталације. Они вам помажу да избегнете тешке сукобе са постојећим механичким системима. Морате једноставно осигурати да одабране компоненте кабла имају двоструки сертификат за специфично локализовано сеизмичко оптерећење.
