FM/UL vottaður jarðskjálftavirkur vélbúnaður: hvers vegna vottun er ekki samningsatriði fyrir brunavarnarkerfi

Venjulega bila staðlaðar þyngdaraflshengir við meiriháttar jarðskjálftavirkni. Þeir geta einfaldlega ekki staðist kraftmikið álag í mörgum áttum. Jarðskjálftar mynda mikla hliðar-, lengdar- og snúningskrafta. Þessir eyðileggingarkraftar rífa auðveldlega venjulegar rörstoðir í sundur. Þú stendur frammi fyrir erfiðum reglugerðarveruleika í dag. Til að ná vottorði um búsetu þarf strangt fylgni við ASCE 7, IBC og NFPA 13 kóða. Að tryggja atvinnuhúsnæðistryggingu krefst nákvæmlega sömu ströngu samræmis. Uppruni fm ul vottaður jarðskjálftaspelkubúnaður er aldrei valfrjáls hágæða uppfærsla. Það þjónar sem alger grunnþörf þín. Code embættismenn leita að þessum sérstöku vottorðum. Fasteignatryggingar veita þeim umboð áður en þeir taka áhættu. Með því að forgangsraða rétt prófuðum íhlutum tryggir þú að farið sé að lögum, verndar mannslíf og tryggir langtímaþol kerfisins. Þú munt læra nákvæmlega hvernig mismunandi kóðar ráða vali þínu á vélbúnaði hér að neðan.

Helstu veitingar

• Reglubundin læsing: Óvottaður spelkubúnaður leiðir venjulega til misheppnaðra skoðana, seinkaðrar umráðs og synjaðrar tryggingarverndar samkvæmt FM Global og NFPA stöðlum.

• Mismunandi staðlar: UL 203A og FM 1950 bera sérstakar prófunarkröfur; að skilja muninn ræður vélbúnaðarvali byggt á skjálftahönnunarflokkum verkefnisins (SDC).

• Verkfræðiuppfærslur: Nútímavottaður vélbúnaður samþættir sannanlega uppsetningaraðferðir (td slithnetur) og hækkaða öryggisstuðla (td 2,2 samkvæmt nýjum UL stöðlum).

Viðskiptamálið: Hvers vegna óvottaður vélbúnaður kemur í veg fyrir brunavarnarverkefni

Tryggingar og ábyrgðarveruleiki

Brunavarnarkerfi krefjast mikillar endingar. Óspenntar pípur sveiflast mjög við jarðskjálftavirkni. Þeir rekast á burðarbita eða önnur vélræn kerfi. Þessi ofboðslega hreyfing splundrar pípusamskeyti fljótt. Vatnsþrýstingur lækkar. Aukaeldar breiddust síðan hratt út um viðkvæma aðstöðuna. Eldur eftir jarðskjálfta valda miklu fjárhagslegu tjóni. Vátryggjendur fylgjast náið með þessum bilunarstöðum.

FM Global framfylgir ströngum leiðbeiningum um sölutryggingu. Aðstaða staðsett á 50 til 500 ára jarðskjálftasvæðum stendur frammi fyrir alvarlegri athugun. Vátryggjendur þurfa FM-samþykktan vélbúnað til að draga úr áhættu. Ef þú setur upp óvottaða íhluti munu sölutryggingar neita umfjöllun. Fasteignaeigendur geta ekki tryggt sér fjármögnun án gildar tryggingar. Notkun samhæfðra stuðninga verndar bæði líkamlegar eignir og fjárhagslega hagkvæmni.

Gatnamót í samræmi við kóða

Verkfræðingar verða að fara í gegnum stíft samræmisstigveldi. Í fyrsta lagi setur alþjóðlega byggingarreglurnar (IBC) grundvallarréttarkröfur. IBC ákvarðar áhættuflokk þinn. Það bendir þér síðan beint á ASCE 7 reglurnar. ASCE 7 ræður sérstöku hleðsluviðmiðunum fyrir burðarvirki. Þaðan beinir ASCE 7 verkfræðingum að NFPA 13 kóða. NFPA 13 stýrir líkamlegri framkvæmd brunaúðauppsetningar.

Að rjúfa þessa keðju hefur hrikalegar afleiðingar í för með sér. The Authority Having Jurisdiction (AHJ) skoðar hvert svæði vandlega. Skoðunarmenn sannreyna íhlutastimpla gegn samþykktum skilum. Óvottaðir íhlutir bjóða upp á tafarlausa höfnun. AHJ höfnun þvingar til algjörrar niðurrifs á kerfinu. Þú tapar dýrmætum vinnustundum. Tímalínur verkefna teygja sig endalaust. Efnisúrgangur eyðileggur framlegð. Fylgni laga kemur í veg fyrir þessar hörmulegu tafir á verkefnum.

Afkóðun staðla: UL 203A vs FM 1950 vottun

UL 203A (Underwriters Laboratories)

UL 203A leggur mikla áherslu á burðarvirki öryggisframmistöðu. Það metur hversu vel íhlutir sveifluspelku höndla kraftmikið álag. Staðallinn þróast stöðugt til að passa við verkfræðilegan veruleika. Nýlega innleiddi UL stórfellda prófunarvakt. Þeir hækkuðu kröfur um öryggisstuðla úr 1,5 í 2,2. Þetta stóra stökk samræmir prófunarreglur við uppfærð NFPA 13 leyfileg streituhönnunarviðmið. Framleiðendur þurftu að endurhanna vörulista sína algjörlega. Þeir gátu ekki lengur reitt sig á eldri, veikari íhlutaeinkunnir.

FM 1950 (Factory Mutual)

FM 1950 þjónar stórhættulegu viðskiptaumhverfi. Jarðolíuverksmiðjur, sjálfvirk vöruhús og stór gagnaver treysta á þennan staðal. FM Global hannaði FM 1950 til að vera ótrúlega strangur. Það framfylgir takmörkunum langt umfram grunn NFPA kóða. Til dæmis, FM takmarkar mjótt hlutfallið (l/r) við 200. Lægra l/r hlutfall þýðir að spelkan verður að vera þykkari og stífari. NFPA 13 leyfir venjulega l/r hlutfall allt að 400. Ennfremur fjarlægir FM algengar glufur. NFPA 13 undanþiggur stundum stuttstangahengi frá hliðarspelkum. FM 1950 bannar þessa undanþágu stranglega. Sérhver íhlutur verður að þola mikið álag án þess að bogna.

Val rökfræði

Verkfræðingar standa frammi fyrir misvísandi kröfum milli stofnana. Tvívottaður vélbúnaður leysir þetta vandamál samstundis. Að tilgreina fm ul vottaður jarðskjálftaspelkubúnaður kemur í veg fyrir pirrandi tafir á endurskoðun fjölstofnana. Skoðunarmenn AHJ leita að UL skráningum. Vátryggingaaðilar krefjast samþykkis FM. Tvívottaðir íhlutir fullnægja báðum aðilum samtímis. Þú forðast að kaupa eins hluti frá mismunandi söluaðilum.

Samanburðarmynd: Standard Mismunur

Critical Evaluation Dimensions for FM/UL Certified Seismic Bracing Hardware

1. Hleðslugeta og öryggisþættir: Metið hvernig líkamleg vélbúnaðarhönnun þróaðist. Framleiðendur verða að uppfylla nýlega hækkaða 2,2 öryggisstuðulinn af heiðarleika. Þeir geta ekki einfaldlega dregið úr gömlum forskriftum á pappír. Leitaðu að þykkari stálmælum. Skoðaðu gæði málmblöndunnar. Sannur vottaður vélbúnaður er sterkur. Þessar sterkari málmblöndur standast klippingu undir ofbeldisfullum fjölstefnukraftum.

2. Sannanlegir uppsetningaraðferðir: Þú verður að forgangsraða sannreyndum uppsetningareiginleikum. Hnetur sem brjóta af tog eru nauðsynlegar hér. Sjónræn vísbendingar veita tafarlausa sönnun. Uppsetningarmenn herða hnetuna þar til höfuðið smellur hreint af. Þetta smell tryggir rétta togspennu. Það útilokar algjörlega núning við AHJ-göngur. Skoðunarmenn sannreyna tog sjónrænt án þess að fara með sérhæfð verkfæri.

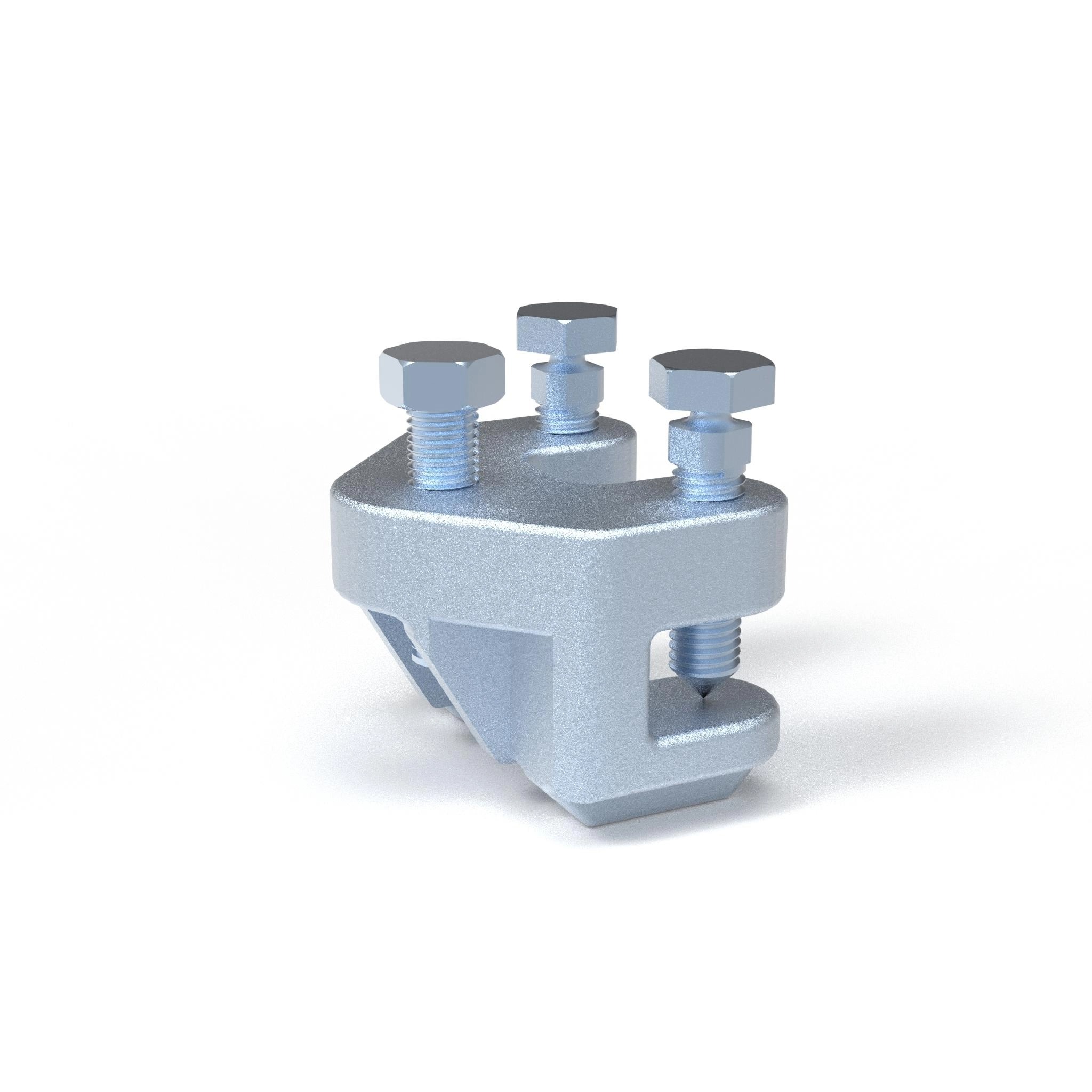

3. Aðlögunarhæfni að byggingarþáttum: Byggingarefni eru mjög mismunandi. Þú þarft alhliða efri viðhengi. Hágæða bjálkaklemmur festast á burðarstál á öruggan hátt. Þú forðast að bora göt í burðarbita. Borun veikir stálgrindina. Suðu eyðir tíma og krefst heitvinnuleyfa. Vélbúnaður sem byggir á klemmu lagar sig óaðfinnanlega að mismunandi flansþykktum.

4. Kerfiseining: Metið staðbundnar takmarkanir vandlega. Þú verður að bera saman stífar spelkur og hreinar spennuspelkur. Stíf rör eða stífur virka fullkomlega í opnum atvinnuhúsnæði. Sveifluspelkur virka á annan hátt. Kaplar starfa eingöngu undir spennu. Þeir stjórna auðveldlega um troðfull loft. Endurnýjunarverkefni hagnast mikið á spennustrengjum. Þú getur forðast árekstra við hlið núverandi leiðslukerfis og rafmagnsbakka.

Innleiðingarveruleiki: Verkfræði, bil og álagsdreifing

Útreikningur á skjálftaálagi (Fpw)

Vélbúnaðarval byggir á grunneðlisfræði. Verkfræðingar reikna út nauðsynlegt jarðskjálftaálag með tiltekinni formúlu: Fpw = CpWp. Þú verður að skilja þessar breytur. Wp táknar heildarþyngd stýrikerfisins. Þar á meðal eru beru stálrörin. Það felur í sér þungt vatn sem fyllir þessar pípur. Það krefst einnig 15% viðbótarstyrks. Þessi heimild tekur til loka, festinga og óvæntra þyngdar íhluta. Cp virkar sem jarðskjálftastuðullinn. Það er dregið beint úr svæðisbundnum jarðvegi og brotalínugögnum.

Áhrifasvæði (ZOI)

Val á vélbúnaði veltur að miklu leyti á tilteknu áhrifasvæði. ZOI ræður því hversu mikið líkamlegt pípa ein spelka styður. Þú reiknar út svæðið með því að mæla hálfa leið að aðliggjandi spelkum. Ein hliðarspelka ber gríðarlega byrði. Það verður að þola fulla þyngd aðallínunnar innan svæðis síns. Það verður einnig að styðja allar greinarlínur sem eru festar á því svæði. Þú getur aðeins dregið frá þyngd greinarlínu ef þú spennir þessar smærri línur sjálfstætt. Nákvæm ZOI kortlagning kemur í veg fyrir ofhlaðin akkeri.

Fylgjast við hámarksbili

Þú verður að fylgja ströngum NFPA 13 bilamörkum. Bilun hér tryggir tafarlausa skoðunarbilun.

• Hliðarspelkur: Takmarkaðu bilið að hámarki 40 fet frá miðju til miðju. Settu upp endaspelkur innan 6 feta frá enda pípunnar.

• Lengdarspelkur: Takmarkaðu bilið að hámarki 80 fet. Settu endaspelkur innan 40 feta frá pípuendanum eða hvaða stefnubreytingu sem er.

• 4-vega riser: Lóðrétt rör þurfa sérstakan stuðning. Settu efstu böndin innan við 3 fet frá hæsta punktinum. Rýmdu allar síðari stigafestingar ekki meira en 25 fet á milli.

Yfirlitsrit bilreglna

Birgjar á stuttum lista: Mat á vistkerfi framleiðanda

BIM og sérútreikningahugbúnaður

Toppframleiðendur bjóða upp á öflugt vistkerfi hugbúnaðar. Hágæða vottaður vélbúnaður kemur alltaf ásamt sérhönnunarverkfærum. Þessi hugbúnaður gerir flókna NFPA 13 og ASCE 7 útreikninga sjálfvirkan samstundis. Það beitir réttum umreikningsstuðlum sjálfkrafa. Þú forðast handvirkar stærðfræðivillur. Hugbúnaðurinn gefur út verkfræðiskjöl sem eru tilbúin til að leggja fram. Þessir hreinu sendingarpakkar vekja hrifningu AHJ gagnrýnenda. Þeir flýta fyrir samþykki verkefna verulega.

Uppgerð og prófun þriðja aðila

Treystu aldrei eingöngu á markaðsbæklinga. Leitaðu að gagnsæjum prófunargögnum. Elite framleiðendur birta skjálftahermunarniðurstöður þriðja aðila. Þeir birta þessar niðurstöður við hlið opinberu FM/UL vottorðanna. Þeir sanna að vélbúnaður þeirra lifir af herma jarðskjálftakrafta. Gagnsæ gögn byggja upp gríðarlegt traust. Það sannar að framleiðandinn fjárfestir mikið í lífsöryggisverkfræði frekar en lágmarksuppfyllingu.

Aðfangakeðja og áfangaskiptingu verkefna

Vélbúnaðarbirgir þinn verður að framkvæma gallalaust. Metið framleiðslu aðfangakeðju þeirra djúpt. Þú hefur ekki efni á óvæntum afgreiðslutíma. Athugaðu birgðadýpt þeirra. Þeir verða að bjóða upp á mismunandi rörstærðir, allt frá 1' upp í stórt 12' rafmagn. Ennfremur, metið tæknilega aðstoð þeirra. Aðstæður á staðnum breytast óvænt. Uppsetningaraðilar lenda í undarlegum burðarhornum. Góðir framleiðendur veita skjótan stuðning á vettvangi. Þeir hjálpa þér að aðlagast fm ul vottaður jarðskjálftaspennubúnaður til einstakra áskorana á vefsvæðinu.

Niðurstaða

Að tilgreina fullvottaða íhluti er áfram grundvallarákvörðun um áhættustjórnun. Að gera það verndar mannslíf, verndar dýrar eignir og tryggir þéttar tímalínur verkefna. Að standast strangar AHJ og FM Global skoðanir krefst algjörrar nákvæmni. Þú verður að passa rétta vottaða íhlutinn fullkomlega við staðbundna útreikninga á jarðskjálftaálagi.

Taktu fyrirbyggjandi skref í næsta verkefni þínu. Ráðfærðu innkaupateymi þín vandlega. Biddu þá um að biðja um alhliða sendingarpakka frá öllum söluaðilum. Krefðust uppfærðra UL 203A og FM 1950 vottorða strax. Leiðbeina verkfræðingateymum að reiða sig á hugbúnaðarstuddar ZOI útreikningaskýrslur. Að halda birgjum þínum í samræmi við þessa háu staðla tryggir fjaðrandi, lagalega uppfyllt brunavarnarkerfi.

Algengar spurningar

Sp.: Hver er munurinn á UL skráðum og FM samþykktum jarðskjálftaspelkum?

A: UL skráðir íhlutir uppfylla grunnöryggis- og álagsstaðla sem skilgreindir eru undir UL 203A. FM samþykktir íhlutir uppfylla FM 1950. FM Global krefst venjulega FM 1950 fyrir aðstöðutryggingu. Það framfylgir strangari uppsetningarkveikjum. Til dæmis, FM 1950 takmarkar mjótt (l/r) hlutfallið árásargjarnari en venjulegir kóðar.

Sp.: Get ég notað staðlaða snaga í stað skjálftavirkja á áhættusvæðum?

A: Venjulegir snagar standast aðeins lóðrétta þyngdarafl. Það fer eftir jarðskjálftahönnunarflokki (SDC) byggingarinnar þinnar, ASCE 7 getur undanþegið léttþyngdarkerfi. Þetta felur í sér einstaka þyngd undir 20 lbs eða dreifð kerfi undir 5 lbs/ft. Hins vegar, C og D flokkar krefjast venjulega fjölátta jarðskjálftaspennu.

Sp.: Hvers vegna jókst UL öryggisstuðullinn fyrir skjálftaspelkun í 2,2?

A: Krafan um prófun á öryggisþáttum jókst úr 1,5 í 2,2 nýlega. Þessi meiriháttar uppfærsla var útfærð til að samræma prófunarmörk fullkomlega við uppfærðar leyfilega álagshönnun (ASD) álagssamsetningar. Þessar uppfærðu samsetningar voru formlega skilgreindar í nýlegum NFPA 13 útgáfum.

Sp.: Hvenær ætti ég að nota snúruspelkur í staðinn fyrir stífar pípuspelkur?

A: Kapalspelkur virka eingöngu með spennu. Þau eru algjörlega tilvalin fyrir þröng rými og krefjandi endurbætur. Þeir hjálpa þér að forðast mikla árekstra við hlið núverandi vélrænna kerfa. Þú verður einfaldlega að tryggja að valdir kapalíhlutir séu með tvöfalda vottun fyrir tiltekið staðbundið jarðskjálftaálag.
