I supporti a gravità standard si guastano regolarmente durante i principali eventi sismici. Semplicemente non possono sopportare carichi dinamici multidirezionali. I terremoti generano intense forze laterali, longitudinali e torsionali. Queste forze distruttive fanno facilmente a pezzi i normali supporti dei tubi. Oggi ti trovi ad affrontare una dura realtà normativa. Per ottenere un certificato di occupazione è necessario il rigoroso rispetto dei codici ASCE 7, IBC e NFPA 13. Garantire un'assicurazione sulla proprietà commerciale richiede esattamente la stessa rigorosa conformità. Approvvigionamento L'hardware di rinforzo sismico certificato fm UL non è mai un aggiornamento premium opzionale. Serve come requisito di base assoluto. I funzionari del codice cercano queste certificazioni specifiche. Gli assicuratori immobiliari li impongono prima di sottoscrivere il rischio. Dando la priorità ai componenti adeguatamente testati, garantisci la conformità legale, proteggi la vita umana e garantisci la resilienza del sistema a lungo termine. Di seguito imparerai esattamente come i codici variabili determinano la selezione dell'hardware.
Vincolo normativo: l'hardware di rinforzo non certificato comporta regolarmente ispezioni fallite, occupazione ritardata e copertura assicurativa negata secondo gli standard FM Global e NFPA.
Standard divergenti: UL 203A e FM 1950 prevedono requisiti di test distinti; la comprensione della differenza determina la selezione dell'hardware in base alle categorie di progettazione sismica (SDC) del progetto.
Aggiornamenti tecnici: l'hardware moderno e certificato integra meccanismi di installazione verificabili (ad esempio, dadi di torsione antirottura) e fattori di sicurezza elevati (ad esempio, 2.2 secondo i nuovi standard UL).
I sistemi di protezione antincendio richiedono una durata estrema. I tubi non rinforzati oscillano selvaggiamente durante l'attività sismica. Si schiantano contro travi strutturali o altri sistemi meccanici. Questo movimento violento rompe rapidamente i giunti dei tubi. La pressione dell’acqua crolla. Gli incendi secondari si sono poi diffusi rapidamente attraverso la struttura vulnerabile. Gli incendi post-terremoto causano ingenti perdite finanziarie. Gli assicuratori monitorano attentamente questi punti di fallimento.
FM Global applica rigide linee guida di sottoscrizione. Le strutture situate in zone sismiche con età compresa tra 50 e 500 anni sono sottoposte a severi controlli. Gli assicuratori richiedono hardware approvato FM per mitigare il rischio. Se installi parti non certificate, i sottoscrittori negheranno la copertura. I proprietari di immobili non possono ottenere finanziamenti senza polizze assicurative valide. L’utilizzo di supporti conformi protegge sia le risorse fisiche che la sostenibilità finanziaria.
Gli ingegneri devono navigare in una rigida gerarchia di conformità. Innanzitutto, il Codice edilizio internazionale (IBC) stabilisce i requisiti legali fondamentali. IBC determina la tua categoria di rischio. Quindi ti indirizza direttamente alle regole ASCE 7. ASCE 7 detta i criteri specifici di carico strutturale. Da lì, ASCE 7 indirizza gli ingegneri ai codici NFPA 13. NFPA 13 regola l'esecuzione fisica delle configurazioni degli sprinkler antincendio.
Spezzare questa catena comporta conseguenze devastanti. L'Autorità Avente Giurisdizione (AHJ) ispeziona accuratamente ogni sito. Gli ispettori verificano i timbri dei componenti rispetto alle proposte approvate. I componenti non certificati invitano al rifiuto immediato. I rifiuti di AHJ costringono allo smantellamento completo del sistema. Perdi ore di lavoro preziose. Le tempistiche del progetto si estendono indefinitamente. Gli sprechi materiali rovinano i margini di profitto. La conformità legale impedisce questi catastrofici ritardi nei progetti.
L'UL 203A si concentra fortemente sulle prestazioni di sicurezza strutturale. Valuta la capacità dei componenti del controvento antirollio di gestire i carichi dinamici. Lo standard si evolve continuamente per adattarsi alle realtà ingegneristiche. Recentemente, UL ha implementato un massiccio spostamento di test. Hanno aumentato il requisito del fattore di sicurezza da 1,5 a 2,2. Questo importante passo avanti allinea i protocolli di test con i criteri di progettazione delle sollecitazioni ammissibili NFPA 13 aggiornati. I produttori hanno dovuto riprogettare completamente i loro cataloghi. Non potevano più fare affidamento su valutazioni dei componenti più vecchie e più deboli.
FM 1950 serve ambienti commerciali ad alto rischio. Gli impianti petrolchimici, i magazzini automatizzati e gli enormi data center si affidano a questo standard. FM Global ha progettato FM 1950 per essere incredibilmente severo. Applica limitazioni ben oltre i codici NFPA di base. Ad esempio, FM limita il rapporto di snellezza (l/r) a 200. Un rapporto l/r inferiore significa che il tutore deve essere più spesso e più rigido. NFPA 13 normalmente consente un rapporto l/r fino a 400. Inoltre, FM elimina le lacune comuni. La NFPA 13 a volte esonera i pendini ad asta corta dal rinforzo laterale. FM 1950 vieta severamente questa esenzione. Ogni componente deve sopportare carichi estremi senza deformarsi.
Gli ingegneri devono affrontare requisiti contrastanti tra le agenzie. L'hardware a doppia certificazione risolve immediatamente questo problema. Specificando L'hardware di rinforzo sismico certificato fm UL previene frustranti ritardi di revisione da parte di più enti. Gli ispettori AHJ cercano elenchi UL. I sottoscrittori assicurativi richiedono le approvazioni FM. I componenti a doppia certificazione soddisfano entrambe le parti contemporaneamente. Eviti di acquistare parti identiche da fornitori diversi.
Attributo standard |
UL203A |
FM1950 |
|---|---|---|
Obiettivo primario |
Sicurezza strutturale generale e prestazioni di carico |
Ambienti a rischio estremo (petrolchimico, data center) |
Fattore di sicurezza |
Elevato a 2.2 |
Severi test dinamici multi-rischio |
Limite di snellezza (sinistro/destro). |
Fino a 400 (in linea con NFPA 13) |
Limite tassativo a 200 |
Esenzioni per aste corte |
Generalmente consentito dalle specifiche norme NFPA |
Esenzioni completamente rimosse |
Capacità di carico e fattori di sicurezza: valutare come si è evoluta la progettazione dell'hardware fisico. I produttori devono soddisfare onestamente il nuovo fattore di sicurezza 2.2. Non possono semplicemente declassare le vecchie specifiche sulla carta. Cerca calibri in acciaio più spessi. Ispezionare la qualità della lega. Il vero hardware certificato è robusto. Queste leghe più forti resistono al taglio sotto violente forze multidirezionali.
Meccanismi di installazione verificabili: è necessario dare priorità alle funzionalità di installazione verificabili. In questo caso i dadi dinamometrici a rottura sono essenziali. Gli indicatori visivi forniscono una prova immediata. Gli installatori serrano il dado finché la testa non si stacca in modo netto. Questo scatto garantisce la corretta tensione di coppia. Elimina completamente l'attrito durante le procedure dettagliate di AHJ. Gli ispettori verificano visivamente la coppia senza trascinarsi dietro strumenti specializzati.

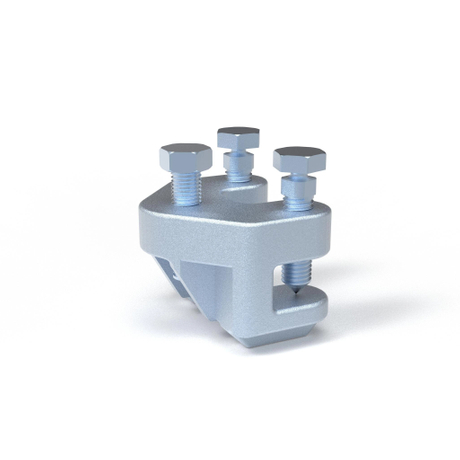

Adattabilità agli elementi strutturali: i materiali da costruzione variano notevolmente. Hai bisogno di attacchi superiori universali. I morsetti per travi di alta qualità si fissano in modo sicuro all'acciaio strutturale. Si evita di praticare fori nelle travi strutturali. La perforazione indebolisce il telaio in acciaio. La saldatura fa perdere tempo e richiede permessi di lavoro a caldo. L'hardware basato su morsetto si adatta perfettamente ai diversi spessori della flangia.
Modularità del sistema: valuta attentamente i tuoi vincoli spaziali. È necessario confrontare il rinforzo rigido con il rinforzo a tensione pura. I tubi o i montanti rigidi funzionano perfettamente negli edifici commerciali aperti. I supporti per l'oscillazione dei cavi funzionano diversamente. I cavi funzionano esclusivamente sotto tensione. Si manovrano facilmente attorno ai soffitti affollati. I progetti di retrofit traggono grandi vantaggi dai cavi di tensione. Puoi evitare di scontrarsi con le condutture esistenti e i vassoi elettrici.
La selezione dell'hardware si basa sulla fisica di base. Gli ingegneri calcolano il carico sismico richiesto utilizzando una formula specifica: Fpw = CpWp. È necessario comprendere queste variabili. Wp rappresenta il peso totale del sistema operativo. Ciò include i tubi di acciaio nudo. Include l'acqua pesante che riempie quei tubi. Richiede inoltre un'ulteriore indennità del 15%. Questa tolleranza tiene conto di valvole, raccordi e pesi imprevisti dei componenti. Cp funge da coefficiente sismico. Deriva direttamente dai dati regionali del suolo e delle linee di faglia.
La scelta dell'hardware dipende fortemente dalla specifica zona di influenza. Lo ZOI determina la quantità fisica di tubo supportata da un singolo controvento. Si calcola la zona misurando a metà strada rispetto alle parentesi graffe adiacenti. Un singolo tutore laterale comporta un peso immenso. Deve sopportare l'intero peso della lenza principale all'interno della sua zona. Deve inoltre supportare tutte le diramazioni collegate all'interno di quella zona. È possibile detrarre il peso della linea di diramazione solo se si rinforzano le linee più piccole in modo indipendente. La mappatura ZOI accurata previene il sovraccarico degli ancoraggi.
È necessario seguire i rigidi limiti di spaziatura NFPA 13. Il fallimento qui garantisce immediati fallimenti di ispezione.
Bretelle laterali: limitare la spaziatura a un massimo di 40 piedi da centro a centro. Installare i supporti terminali entro 6 piedi dall'estremità del tubo.
Controventi longitudinali: limitare la spaziatura a un massimo di 80 piedi. Installare i supporti terminali entro 40 piedi dall'estremità del tubo o da qualsiasi cambio di direzione.
Alzate a 4 vie: i tubi verticali necessitano di un supporto distinto. Posizionare le cinture superiori entro 3 piedi dal punto più alto. Distanziare tutti i successivi vincoli del montante a non più di 25 piedi di distanza.
Tipo di tutore |
Spaziatura massima da centro a centro |
Limite della distanza finale |
|---|---|---|
Laterale |
40 piedi |
Entro 6 piedi dall'estremità del tubo |
Longitudinale |
80 piedi |
Entro 40 piedi dalla fine/cambio di direzione |
Alzata a 4 vie |
25 piedi |
Sistema di trattenuta superiore entro 3 piedi dalla parte superiore |
I produttori di alto livello offrono ecosistemi software robusti. L'hardware certificato di alta qualità viene sempre abbinato a strumenti di progettazione proprietari. Questo software automatizza istantaneamente i complessi calcoli NFPA 13 e ASCE 7. Applica automaticamente i fattori di conversione corretti. Eviti errori matematici manuali. Il software produce documenti tecnici pronti per l'invio. Questi pacchetti di invio puliti impressionano i revisori di AHJ. Accelerano significativamente l’approvazione dei progetti.
Non fare mai affidamento esclusivamente sulle brochure di marketing. Cerca dati di test trasparenti. I produttori d'élite pubblicano i risultati delle simulazioni sismiche di terze parti. Pubblicano questi risultati proprio accanto ai loro certificati FM/UL ufficiali. Dimostrano che il loro hardware sopravvive alle forze sismiche simulate. I dati trasparenti creano un’immensa fiducia. Dimostra che il produttore investe molto nell’ingegneria della sicurezza della vita piuttosto che nella conformità minima.
Il tuo fornitore di hardware deve funzionare in modo impeccabile. Valutare profondamente la loro catena di fornitura manifatturiera. Non puoi permetterti tempi di consegna imprevisti. Controlla la profondità dell'inventario. Devono fornire tubazioni di varie dimensioni che vanno da 1' fino a 12' di rete. Inoltre, valutare le loro capacità di supporto tecnico. Le condizioni del sito cambiano inaspettatamente. Gli installatori incontrano strani angoli strutturali. I buoni produttori forniscono un rapido supporto sul campo. Ti aiutano ad adattarti Hardware di rinforzo sismico certificato fm UL per affrontare senza problemi le sfide uniche del sito.
Specificare componenti completamente certificati rimane una decisione fondamentale nella gestione del rischio. In questo modo si protegge la vita umana, si tutelano proprietà costose e si garantiscono tempistiche di progetto serrate. Il superamento delle rigorose ispezioni AHJ e FM Global richiede una precisione totale. È necessario abbinare perfettamente il giusto componente certificato al calcolo del carico sismico localizzato.
Adotta misure proattive sul tuo prossimo progetto. Consiglia attentamente i tuoi team di procurement. Chiedi loro di richiedere pacchetti di invio completi a ogni fornitore. Richiedi immediatamente l'aggiornamento dei certificati UL 203A e FM 1950. Chiedere ai team di ingegneri di fare affidamento sui report di calcolo ZOI supportati da software. Mantenere i tuoi fornitori a questi standard elevati garantisce un sistema di protezione antincendio resiliente e conforme alla legge.
R: I componenti elencati UL soddisfano gli standard di sicurezza e di carico di base definiti in UL 203A. I componenti approvati FM soddisfano FM 1950. FM Global in genere richiede FM 1950 per l'assicurazione della struttura. Applica trigger di installazione più rigorosi. Ad esempio, FM 1950 limita il rapporto di snellezza (l/r) in modo più aggressivo rispetto ai codici standard.
R: Le grucce standard resistono solo ai carichi gravitazionali verticali. A seconda della categoria di progettazione sismica (SDC) dell'edificio, ASCE 7 può esentare i sistemi leggeri. Ciò include pesi individuali inferiori a 20 libbre o sistemi distribuiti inferiori a 5 libbre/piedi. Tuttavia, le categorie C e D richiedono tipicamente un rinforzo sismico multidirezionale.
R: Recentemente i requisiti per il test del fattore di sicurezza sono aumentati da 1,5 a 2,2. Questo importante aggiornamento è stato implementato per allineare perfettamente i limiti di prova con le combinazioni di carico aggiornate della progettazione delle sollecitazioni ammissibili (ASD). Queste combinazioni aggiornate sono state formalmente definite nelle recenti edizioni NFPA 13.
R: I tiranti dei cavi agiscono esclusivamente tramite la tensione. Sono assolutamente ideali per spazi ristretti e retrofit impegnativi. Ti aiutano a evitare di scontrarsi pesantemente con i sistemi meccanici esistenti. Devi semplicemente assicurarti che i componenti del cavo scelti abbiano una doppia certificazione per il carico sismico localizzato specifico.
