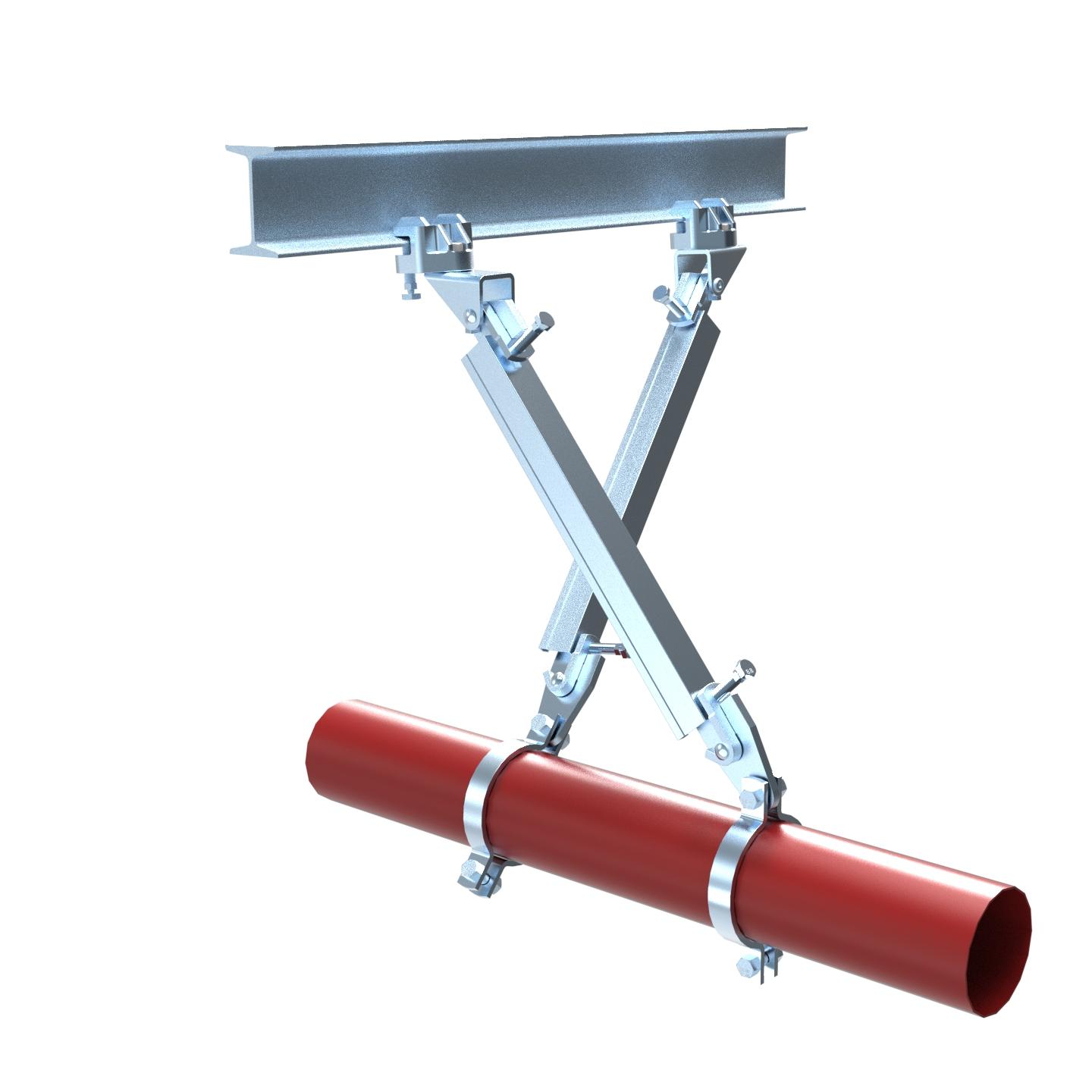

기능: 흔들림과 지진 교란에 대비하여 파이프를 보강하도록 설계되었습니다. UTT Manufacturing 구조 부착 피팅과 함께 사용되는 스웨이 브레이스 시스템의 파이프 부착 구성 요소는 브레이싱 파이프 요소와 함께 결합되어 완전한 스웨이 브레이스 어셈블리를 형성합니다. 스웨이 브레이스 어셈블리는 NFPA 13 및 제조업체의 설치 지침에 따라 설치되도록 고안되었습니다.
유형 : 스프링클러 파이프 Sch 10,Sch 40,GB/T 3091,JIS G3454
크기: 하나의 크기는 최대 8'의 보강 파이프에 맞으며 구조용 1/2' 볼트 구멍이 있습니다.
승인:
FM 최대 설계 하중 |
||||||
브레이스 멤버 |
수평 하중 정격 설치 각도 30 °-44° |
수평 하중 정격 설치 각도 45 °-59° |
중량 각 |
|||
Ibs. |
kN |
Ibs. |
kN |
파운드 |
kg |
|
1” SCH40 파이프 |
970 |
( 4.31) |
1660 |
( 7.38) |
1.94 |
( 0.88) |
UL 최대 설계 하중 |
||||
브레이스 멤버 |
파운드 |
KN |
중량 각 |
|
파운드 |
kg |
|||
1' SCH40 파이프 |
1090 |
( 4.84) |
1.94 |
( 0.88) |
1단계 |
단계 2 |
단계 3 |
 |
 |
 |
설치하다:

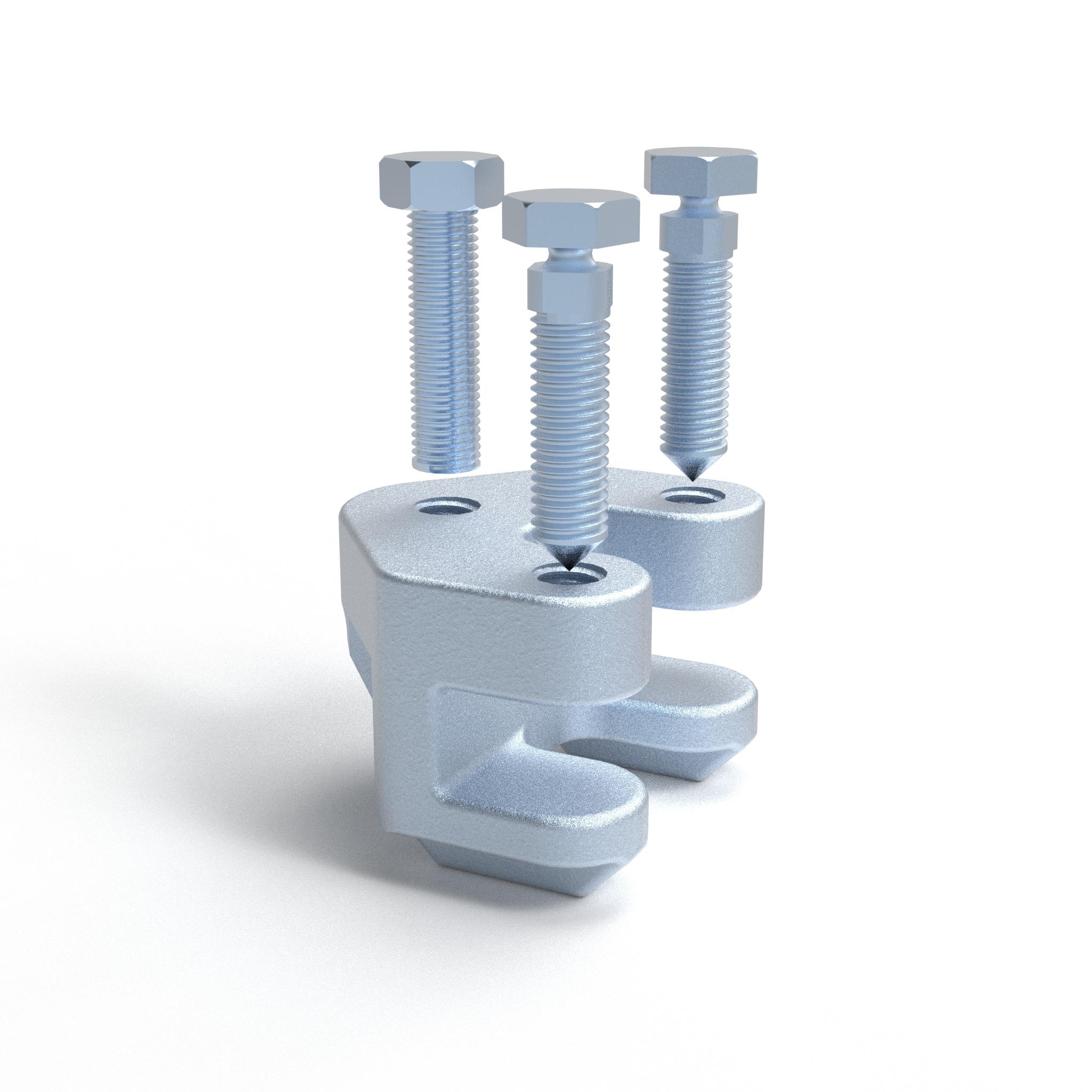

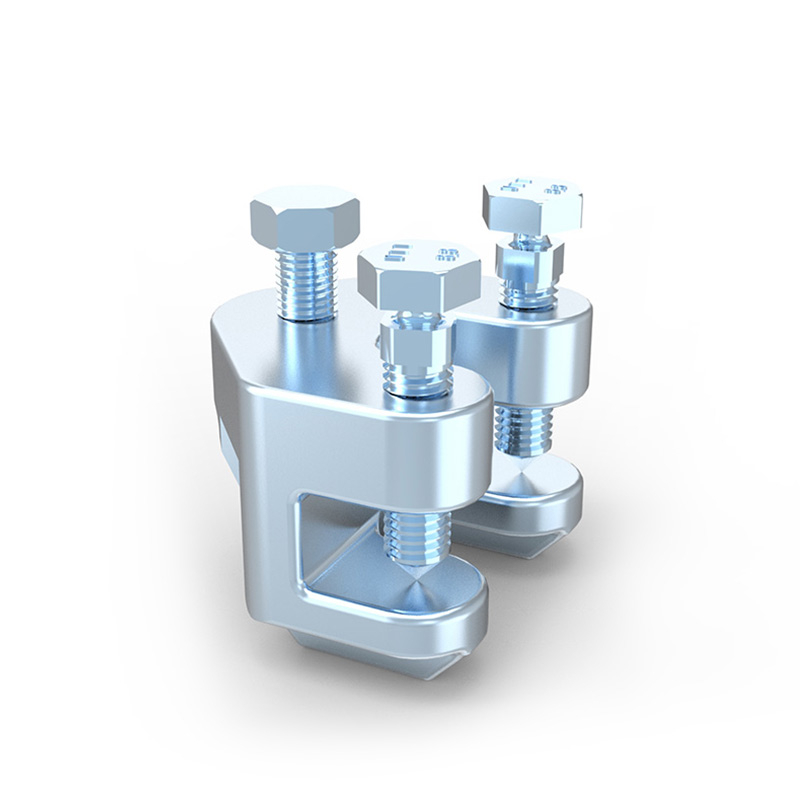

그림과 같이 UTT11 액세서리의 설치 절차는 연결 액세서리는 UTT10 을 사용하며 볼트의 설치 토크는 50~65N·M입니다. H 강철을 잡은 후 헤드가 부러질 때까지 전단 볼트를 조입니다 . H강의 최대 두께는 16mm입니다. |
||
