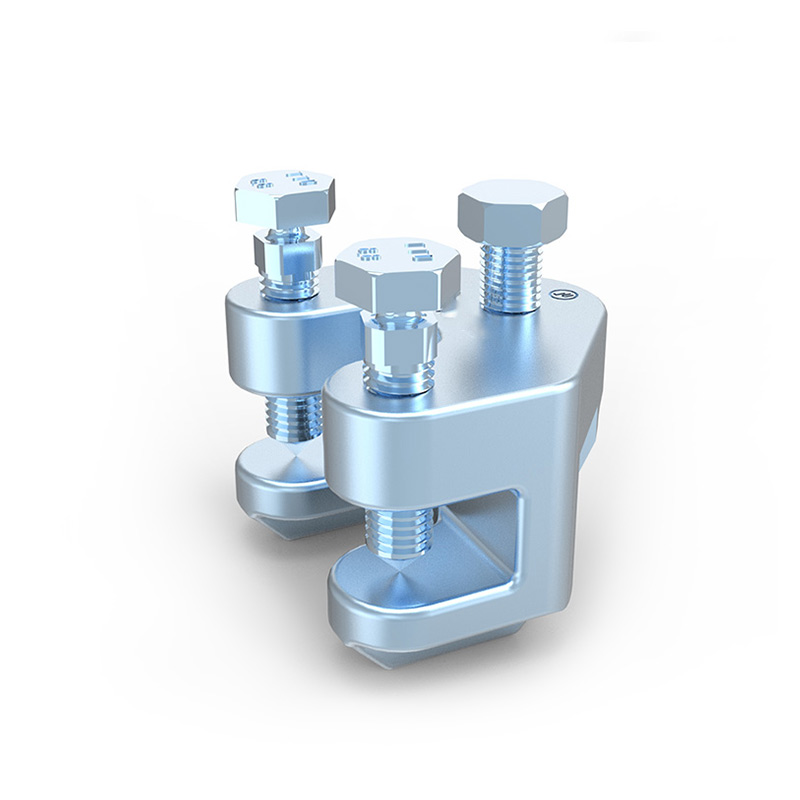

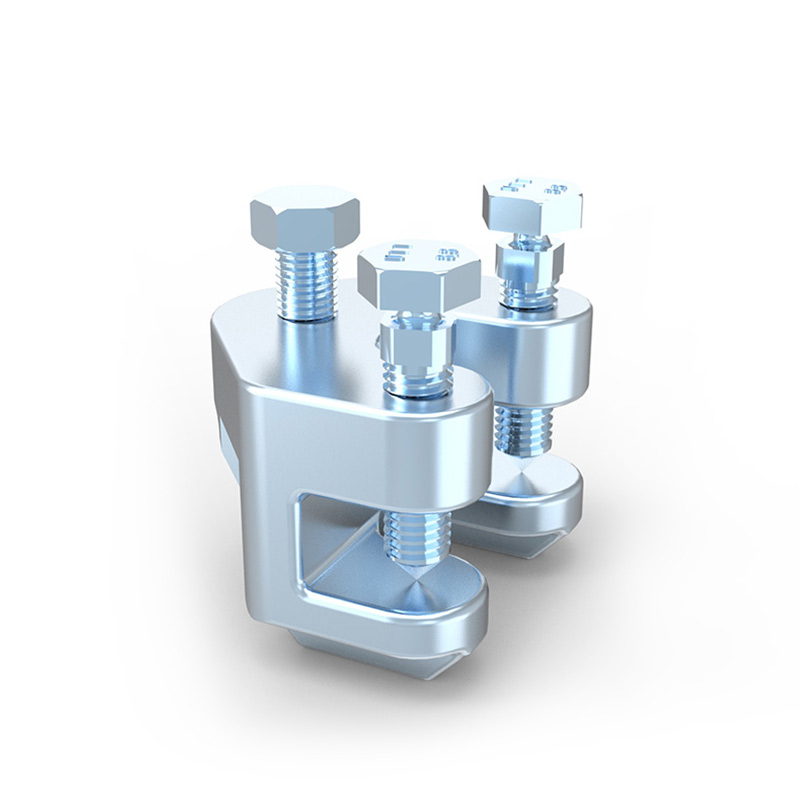

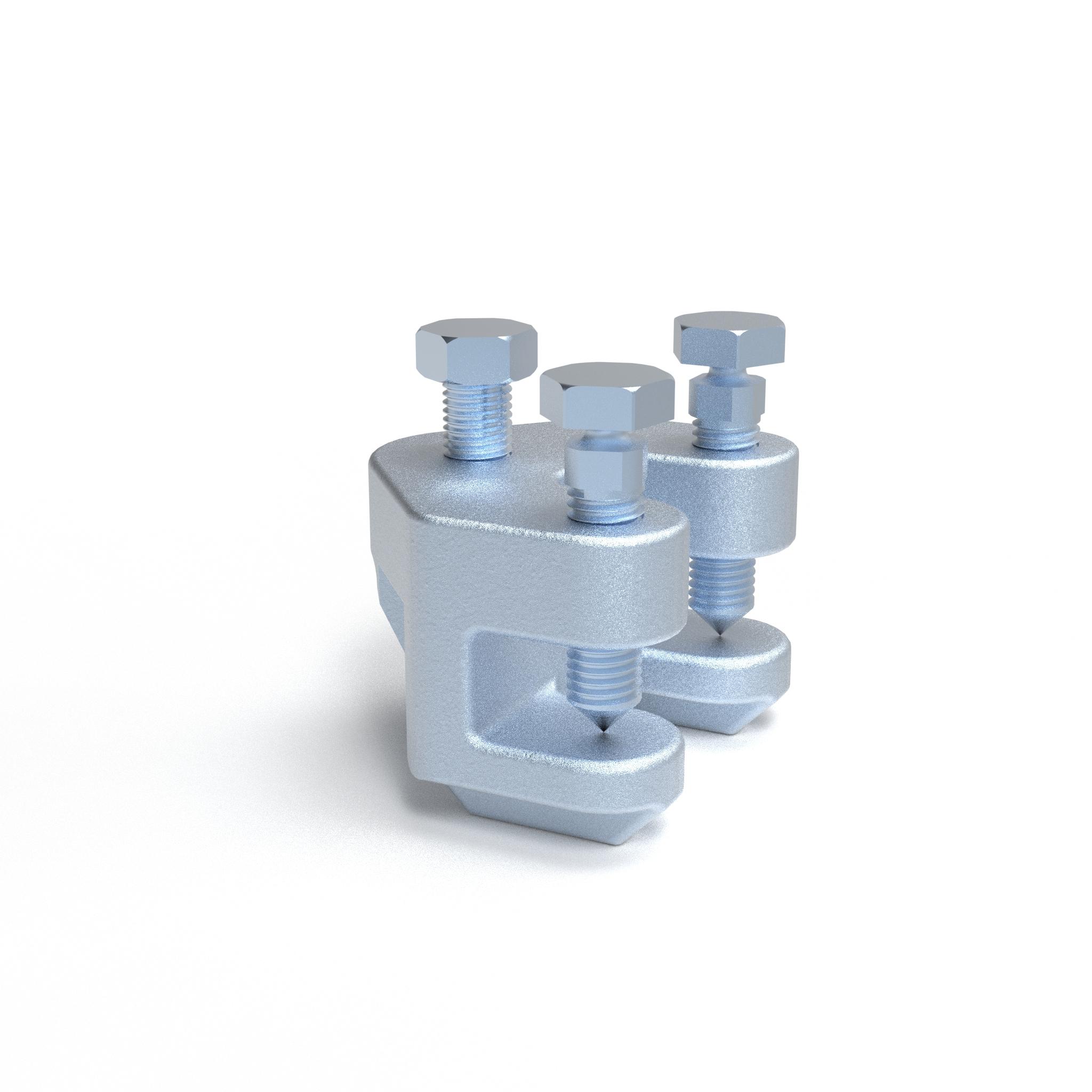

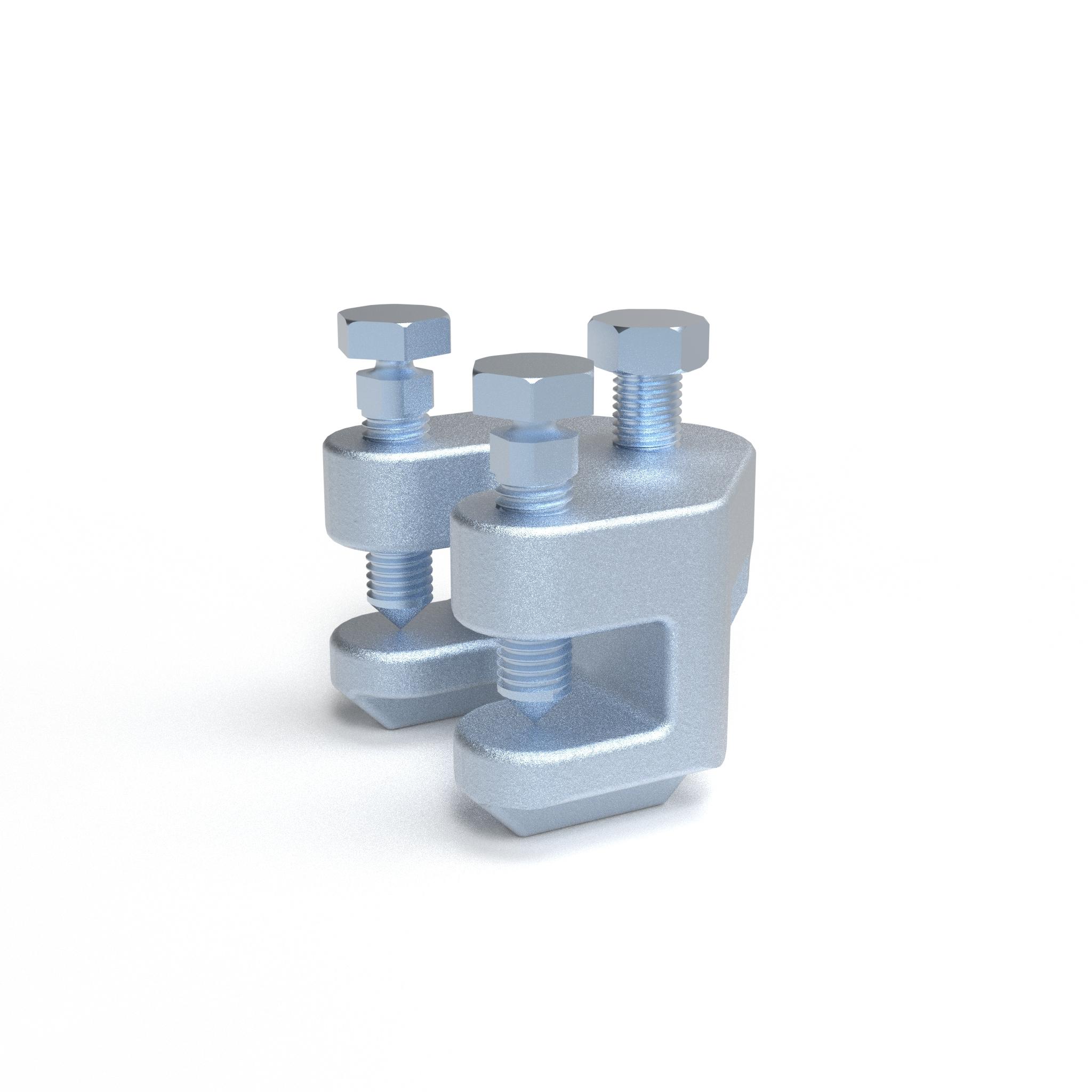

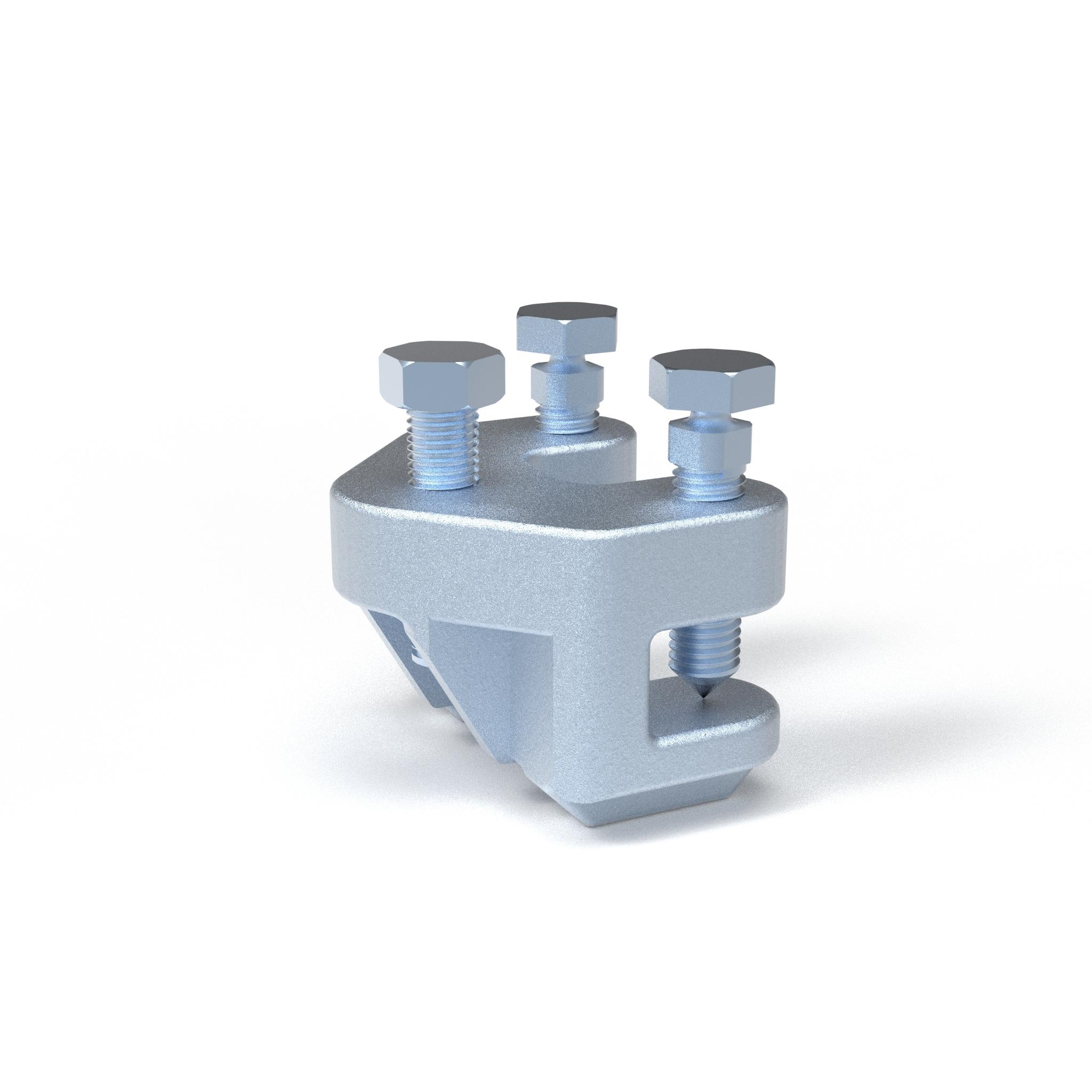

Attacco per rinforzo oscillante per travetti con barra di approvazione FM UL su acciaio

Funzione: Progettato per rinforzare il tubo contro oscillazioni e disturbi sismici. Il componente di attacco del tubo di un sistema di controventatura antirollio utilizzato insieme a un raccordo di attacco strutturale UTT Manufacturing e unito insieme a un elemento di tubo di controvento forma un assieme di controventatura antirollio completo. I gruppi di controventature sono destinati ad essere installati in conformità con NFPA 13 e le istruzioni di installazione del produttore.

Tipo : Tubo irrigatore Sch 10,Sch 40,GB/T 3091,JIS G3454

Dimensioni: taglia unica per tubi rinforzati fino a 8', con foro per bullone da 1/2' per la struttura.

Approvazioni:

Carico di progetto massimo FM
Membro del tutore	Coefficienti di carico orizzontale angolo di installazione l e 30°-44°		Coefficienti di carico orizzontale angolo di installazione l e 45°-59°		Peso Ogni
	IBS.	kN	IBS.	kN	libbre.	kg
1＂ Tubo SCH40	970	（ 4.31）	1660	（ 7.38）	1.94	（ 0.88）

Carico di progetto massimo UL
Membro del tutore	libbre.	KN	Peso Ogni
			libbre.	kg
1' Tubo SCH40	1090	（ 4.84）	1.94	（ 0.88）

Passaggio 1	Fare un passo 2	Fare un passo 3

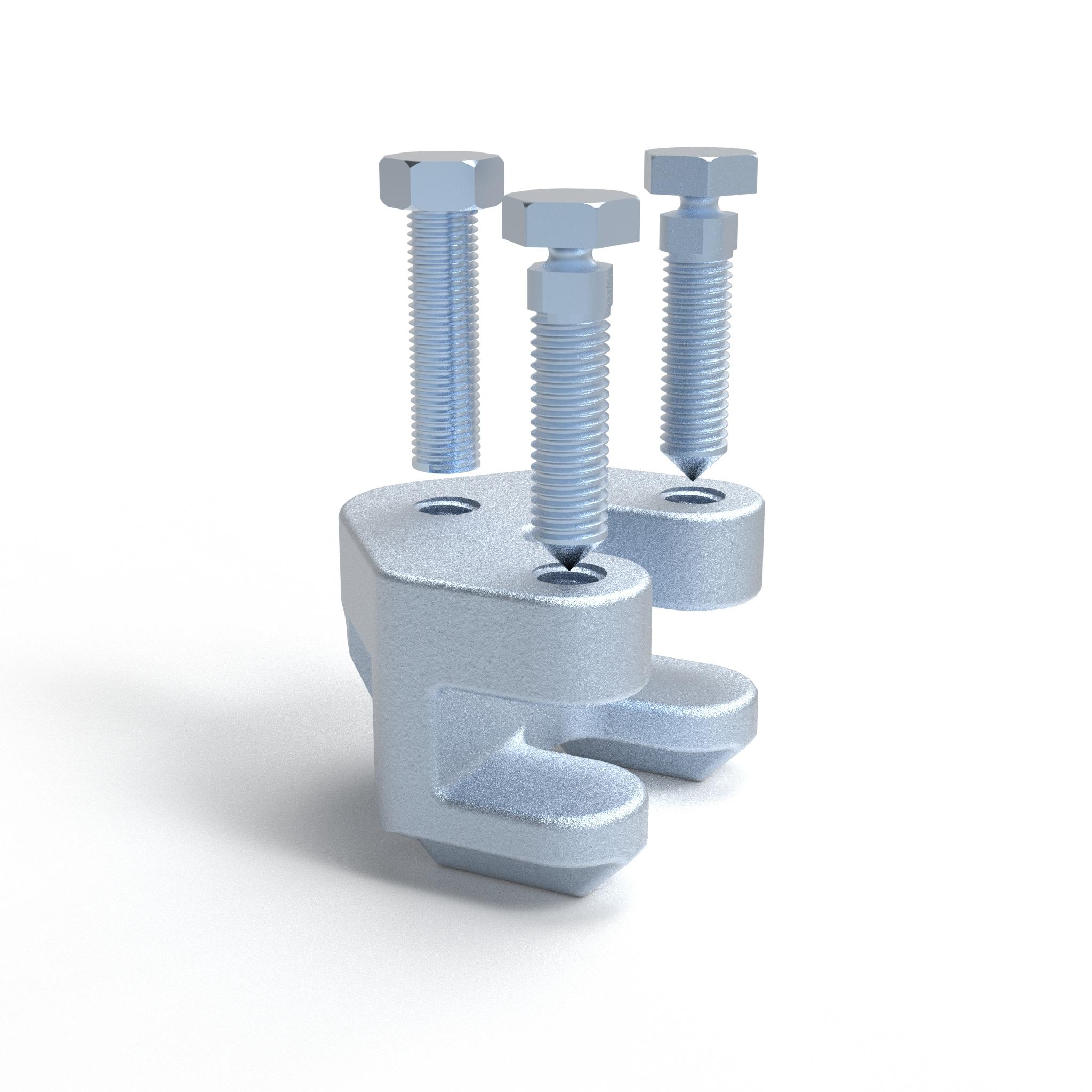

Installare:           La procedura di installazione degli accessori UTT11 è mostrata in figura, gli accessori di collegamento utilizzano UTT10 , la coppia di installazione del bullone è 50~65 N·M. Stringere il bullone di sicurezza finché le teste non si rompono dopo aver afferrato l'acciaio H. Lo spessore massimo dell'acciaio H è 16 mm.
