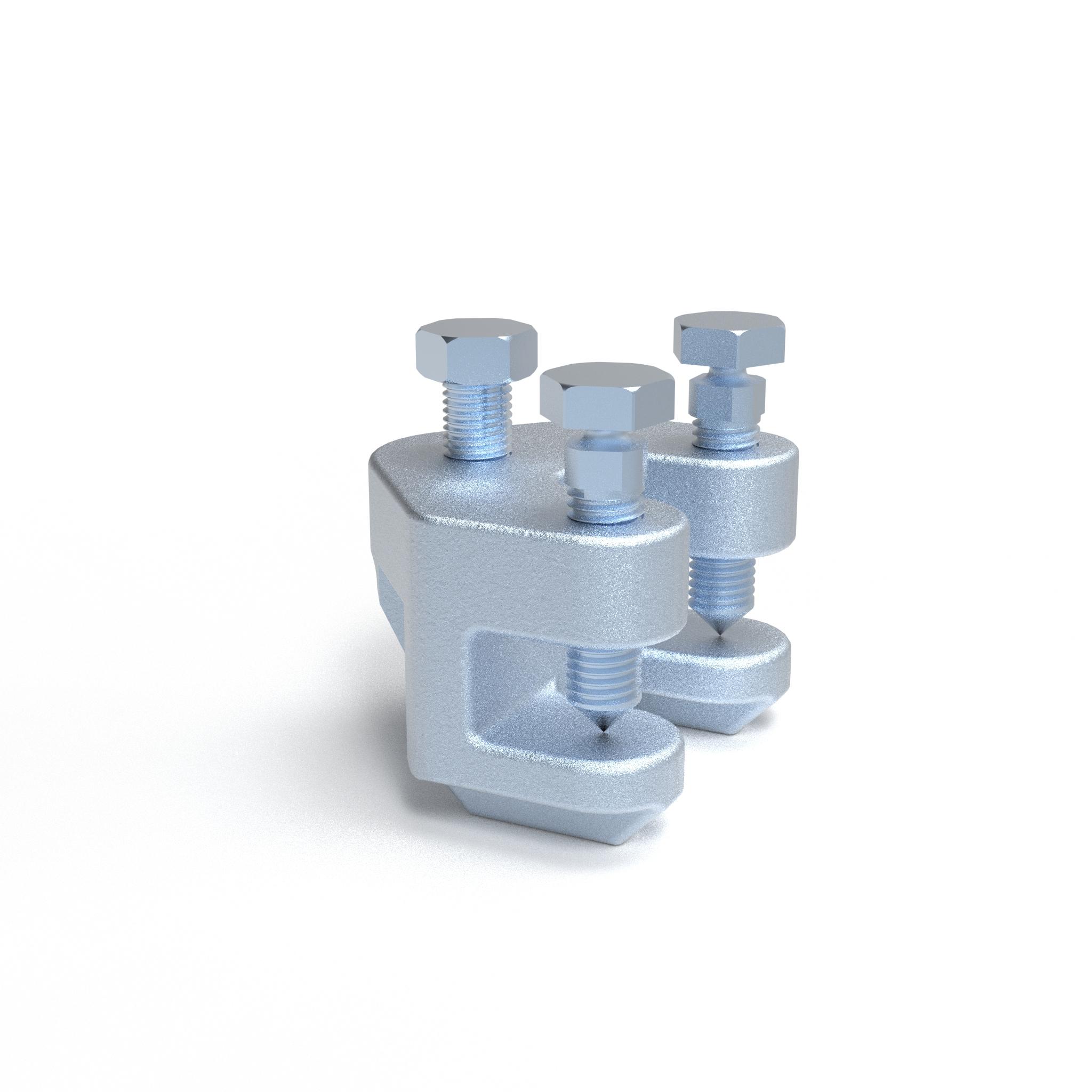

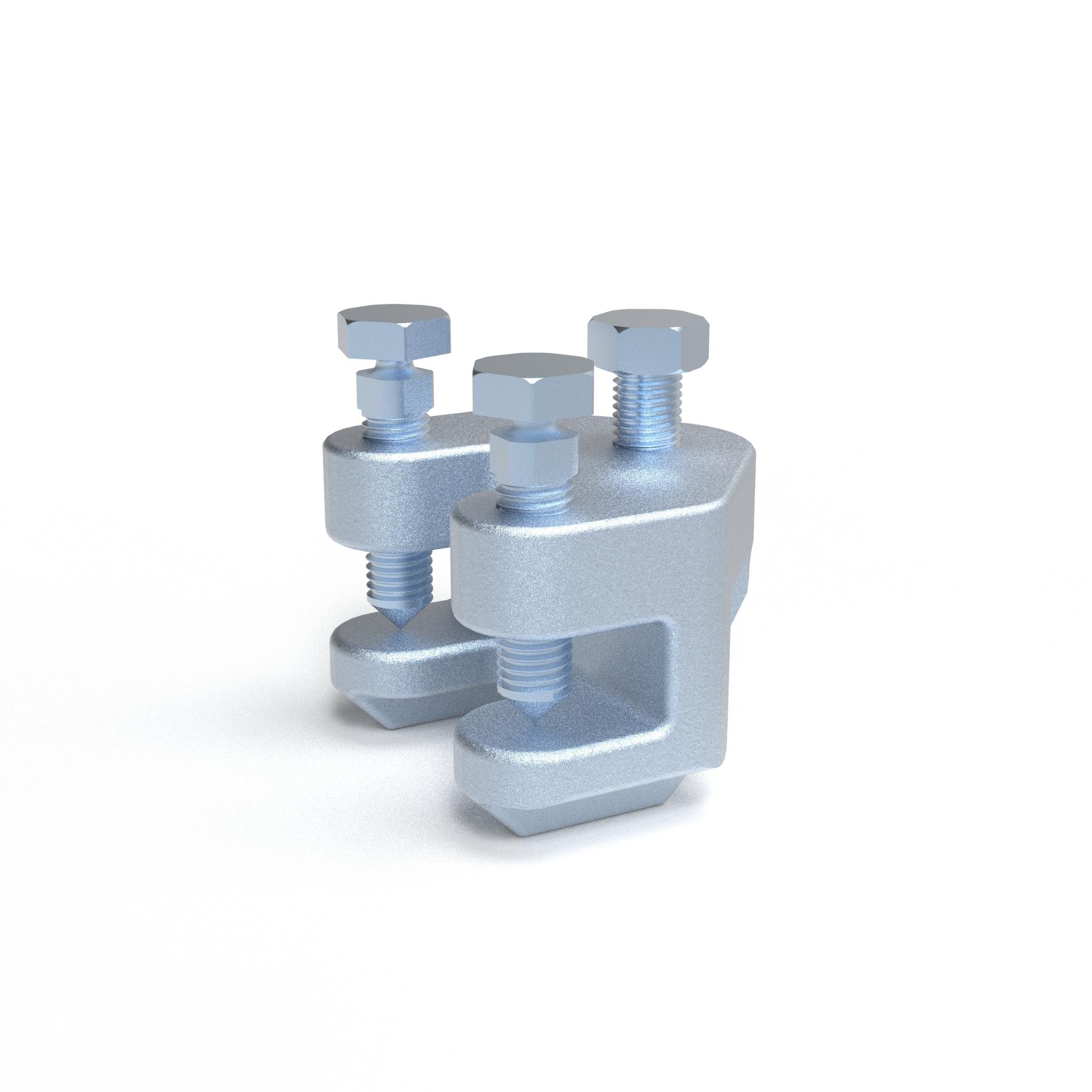

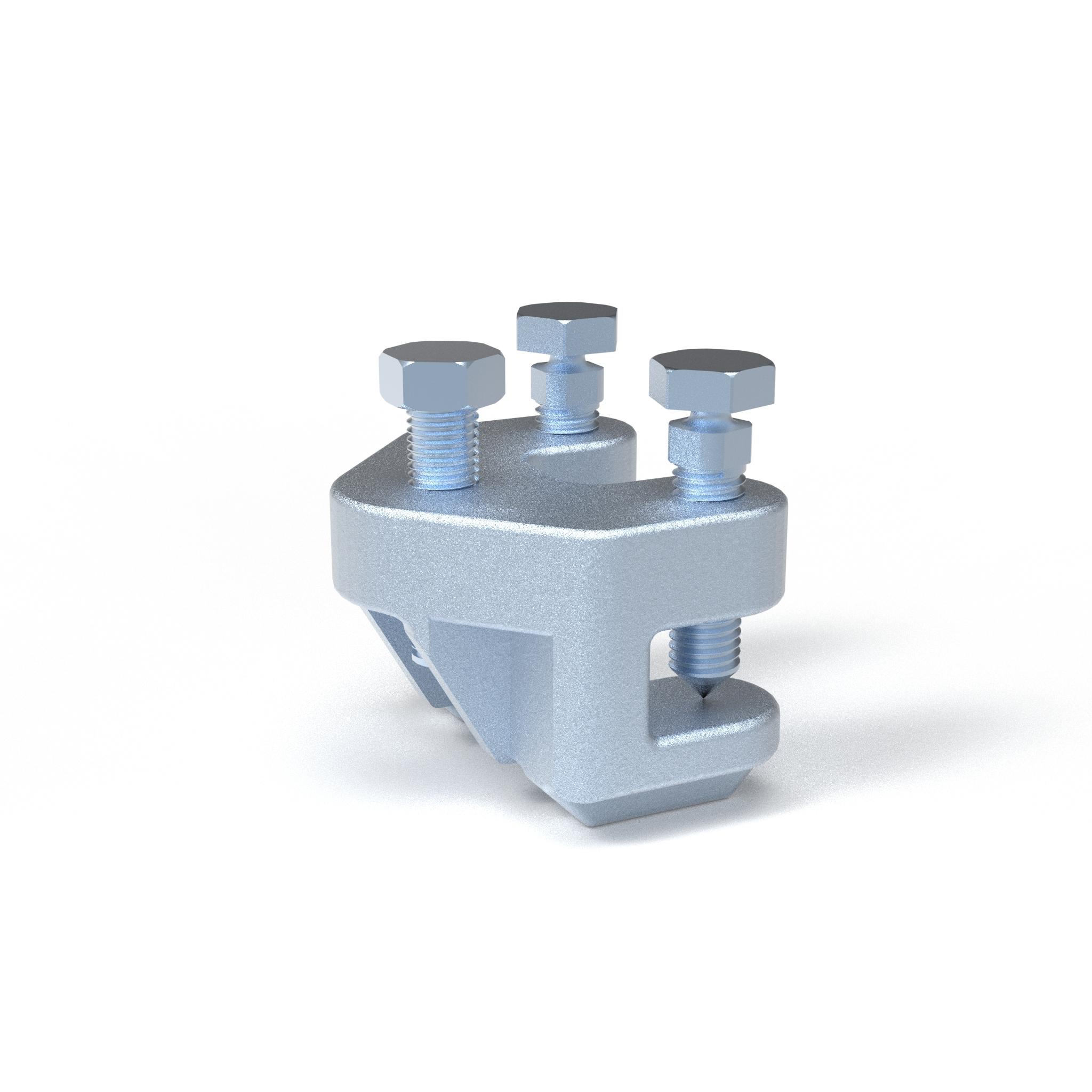

UTT11
KESİNLİKLE
| Miktar: | |
|---|---|
Fonksiyon: Boruyu sallanmaya ve sismik etkilere karşı desteklemek için tasarlanmıştır. Bir UTT İmalat yapısal bağlantı parçasıyla birlikte kullanılan ve bir destek borusu elemanıyla birleştirilen bir salınım desteği sisteminin boru bağlantı bileşeni, tam bir salınım desteği düzeneği oluşturur. Sallanma desteği düzeneklerinin NFPA 13'e ve üreticinin kurulum talimatlarına uygun olarak kurulması amaçlanmıştır.
Tip : Yağmurlama Borusu Sch 10,Sch 40,GB/T 3091,JIS G3454
Boyut: Tek boyut, yapı için 1/2 'cıvata deliği ile 8' e kadar çaprazlı boruya uyar.
Onaylar:
FM Maksimum Tasarım Yükü |
||||||
Destek Üyesi |
Yatay yük değerleri kurulum açısı 30 °-44° |
Yatay yük değerleri kurulum açısı 45 °-59° |
Ağırlık Her biri |
|||
IBS, İrritabl Barsak Sendromu. |
kN |
IBS, İrritabl Barsak Sendromu. |
kN |
1 pound = 0.45 kg. |
kilogram |
|
1＂ SCH40 boru |
970 |
（ 4.31） |
1660 |
（ 7.38） |
1.94 |
（ 0.88） |
UL Maksimum Tasarım Yükü |
||||
Destek Üyesi |
lbs. |
KN |
Ağırlık Her biri |
|
1 pound = 0.45 kg. |
kilogram |
|||
1' SCH40 boru |
1090 |
（ 4.84） |
1.94 |
（ 0.88） |
1. Adım |
Adım 2 |
Adım 3 |
 |
 |
 |
Düzenlemek:
UTT11 aksesuarlarının montaj prosedürü şekilde gösterildiği gibidir, bağlantı aksesuarları UTT10'u kullanır , cıvatanın montaj torku 50~65N·M'dir. H çeliğini kavradıktan sonra kesme cıvatasını başlıklar kırılana kadar sıkın . H çeliğinin maksimum kalınlığı 16 mm'dir. |
||
