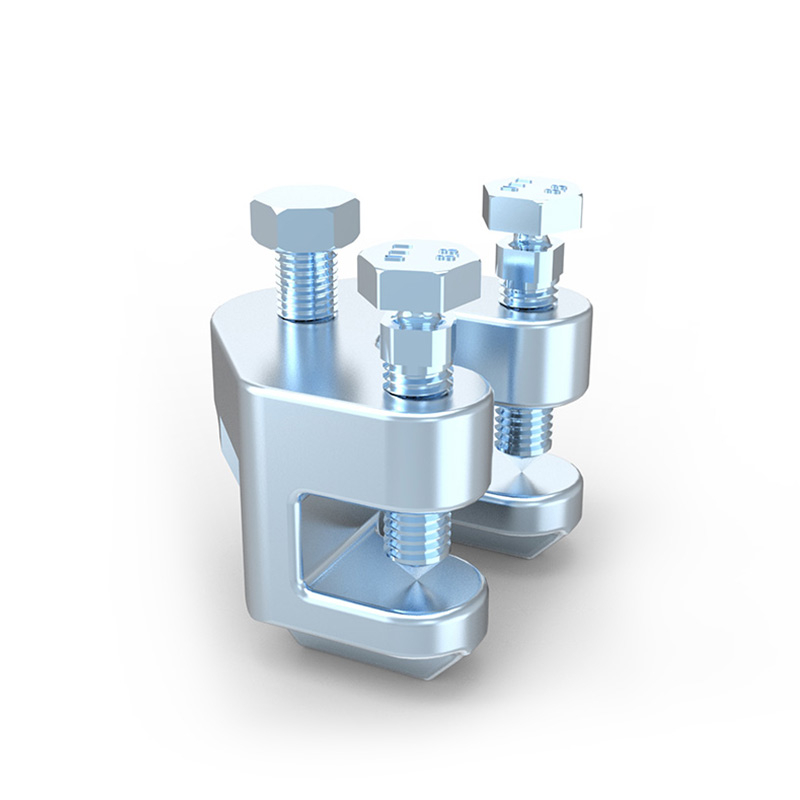

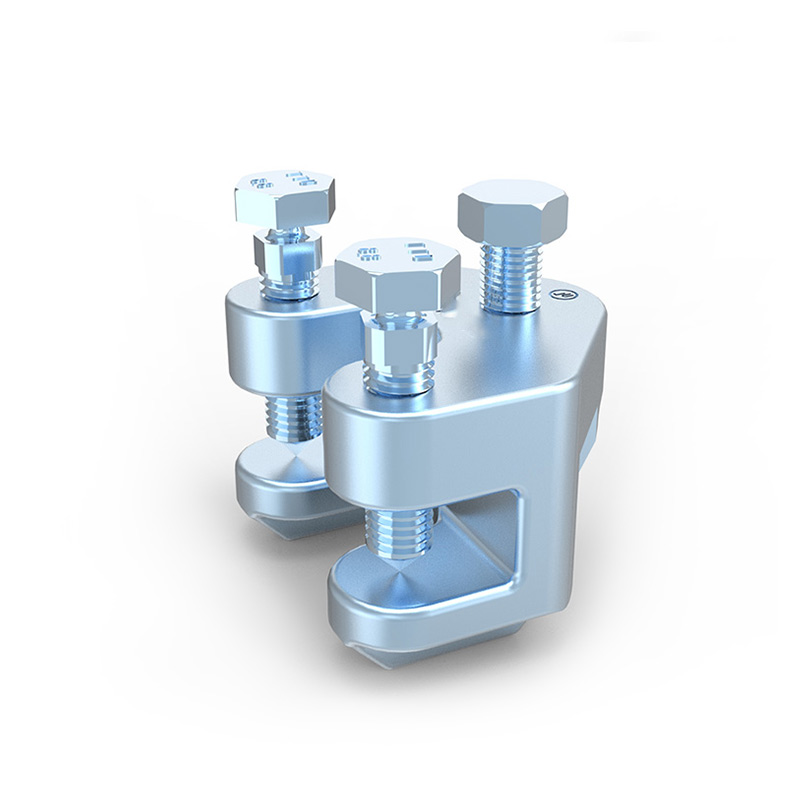

UTT11
تماما
| كمية: | |
|---|---|
الوظيفة: مصممة لتدعيم الأنابيب ضد التأثير والاضطرابات الزلزالية. يُشكل مكون ربط الأنابيب في نظام دعامة التأرجح المستخدم جنبًا إلى جنب مع تركيب المرفق الهيكلي لتصنيع UTT، ويتم ضمه مع عنصر أنبوب التدعيم مجموعة كاملة من دعامة التأرجح. تم تصميم مجموعات دعامات Sway للتركيب وفقًا لـ NFPA 13 وتعليمات التثبيت الخاصة بالشركة المصنعة.
النوع : أنبوب الرش Sch 10,Sch 40,GB/T 3091,JIS G3454
الحجم: مقاس واحد يناسب الأنابيب المدعمة حتى 8 بوصة، مع فتحة مسمار 1/2 بوصة للهيكل.
الموافقات:
FM الحد الأقصى لتحميل التصميم |
||||||
عضو قوس |
تثبيت تقييمات الحمل الأفقي بزاوية 30 درجة -44 درجة |
تثبيت تقييمات الحمل الأفقي بزاوية 45 درجة -59 درجة |
بالوزن. كل |
|||
متلازمة القولون المتهيّج. |
كيلو نيوتن |
متلازمة القولون المتهيّج. |
كيلو نيوتن |
رطل. |
كجم |
|
1＂ أنبوب SCH40 |
970 |
( 4.31) |
1660 |
( 7.38) |
1.94 |
( 0.88) |
أقصى حمل للتصميم من UL |
||||
عضو قوس |
رطل. |
كن |
بالوزن. كل |
|
رطل. |
كجم |
|||
1' أنبوب SCH40 |
1090 |
( 4.84) |
1.94 |
( 0.88) |
الخطوة 1 |
خطوة 2 |
خطوة 3 |
 |
 |
 |
ثَبَّتَ:
إجراء تركيب ملحقات UTT11 كما هو موضح في الشكل، تستخدم ملحقات التوصيل UTT10 ، وعزم دوران التثبيت للمسمار هو 50 ~ 65 نيوتن · متر. قم بربط مسمار القص حتى تنكسر الرؤوس بعد الإمساك بالفولاذ H. الحد الأقصى لسمك الفولاذ H هو 16 ملم. |
||
