BC1
КРАЙНЕ
| Материал: | |
|---|---|
| Размер: | |
| Поверхностная обработка: | |
| Количество: | |

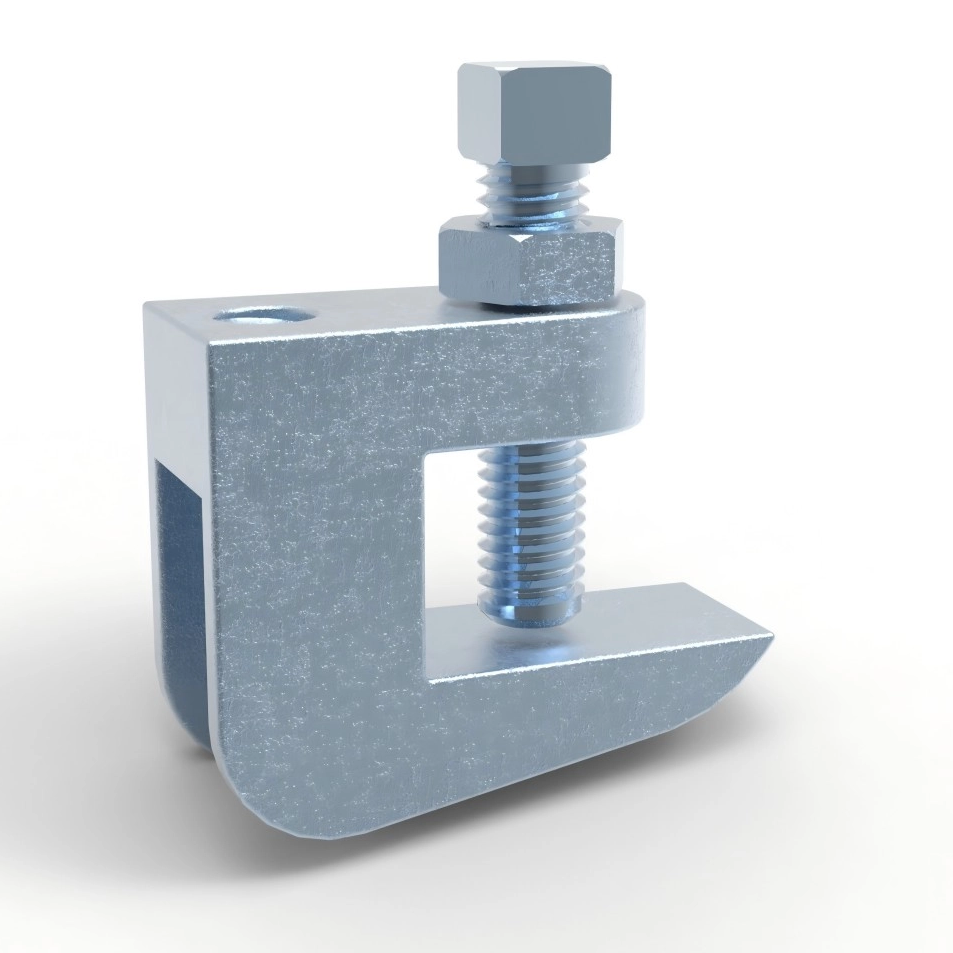

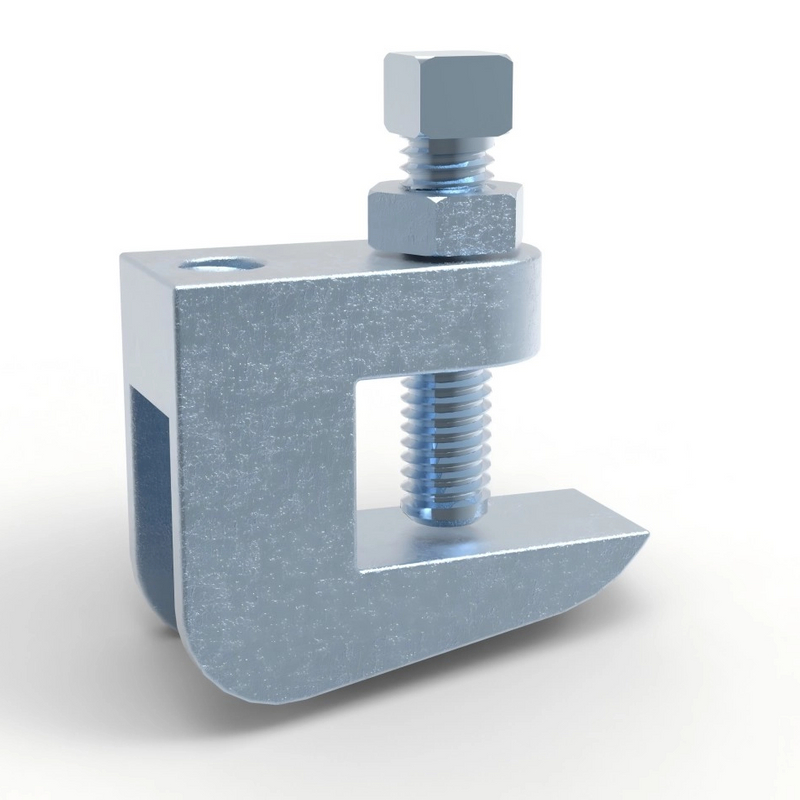

Универсальный зажим для балки BC1
Функция: Структурное крепление к верхней или нижней части металлических балок, прогонов, швеллера или ангельского железа, одно сквозное отверстие для облегчения установки резьбового стержня.
Размер: 3/8 дюйма, М10 или 1/2 дюйма, М12.
Материал: Ковкий чугун QT450.
Отделка: Черный или оцинкованный.
Одобрение:
※Установочный винт необходимо затянуть и затянуть на наклонной стороне двутавровой балки.
| Размер | А | Б | С | Д | Э | Ф | РС | Макс.Rec.Load | |
| в | в | в | в | в | в | в | в | СРК | КН |
| ВС1-3/8' | 0.33 | 0.91 | 0.77 | 1.55 | 0.68 | 1.87 | 3/8° | 6.8 | |
| ВС1-1/2' | 0.36 | 1.10 | 0.74 | 1.70 | 0.94 | 2.13 | 1/2° | 9 | |
| мм | мм | мм | мм | мм | мм | мм | мм | СРК | КН |
| БК1-М10 | 8.3 | 23 | 19.5 | 39.3 | 17.3 | 47.5 | М10 | 6.8 | |
| БК1-М12 | 9.2 | 28 | 18.9 | 43.2 | 23.9 | 54.2 | М12 | 9 | |
Универсальный зажим для балки BC1
Функция: Структурное крепление к верхней или нижней части металлических балок, прогонов, швеллера или ангельского железа, одно сквозное отверстие для облегчения установки резьбового стержня.
Размер: 3/8 дюйма, М10 или 1/2 дюйма, М12.
Материал: Ковкий чугун QT450.
Отделка: Черный или оцинкованный.
Одобрение:
※Установочный винт необходимо затянуть и затянуть на наклонной стороне двутавровой балки.
| Размер | А | Б | С | Д | Э | Ф | РС | Макс.Rec.Load | |
| в | в | в | в | в | в | в | в | СРК | КН |
| ВС1-3/8' | 0.33 | 0.91 | 0.77 | 1.55 | 0.68 | 1.87 | 3/8° | 6.8 | |
| ВС1-1/2' | 0.36 | 1.10 | 0.74 | 1.70 | 0.94 | 2.13 | 1/2° | 9 | |
| мм | мм | мм | мм | мм | мм | мм | мм | СРК | КН |
| БК1-М10 | 8.3 | 23 | 19.5 | 39.3 | 17.3 | 47.5 | М10 | 6.8 | |
| БК1-М12 | 9.2 | 28 | 18.9 | 43.2 | 23.9 | 54.2 | М12 | 9 | |
