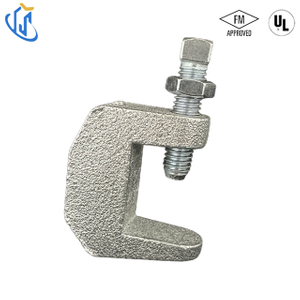

BC1 Σφιγκτήρας δοκού γενικής χρήσης
Λειτουργία: Δομική προσάρτηση στο πάνω ή το κάτω μέρος μεταλλικών δοκών, τεγίδων, καναλιών ή αγγελικού σιδήρου, μία οπή για ευκολότερη τοποθέτηση της ράβδου με σπείρωμα.
Μέγεθος: 3/8'、M10 ή 1/2'、M12
Υλικό: Εόλκιμο σίδερο QT450
Φινίρισμα: Μαύρο ή Γαλβανισμένο
Εγκριση:
※ Η βίδα ρύθμισης πρέπει να σφίγγεται και να συσφίγγεται στην κεκλιμένη πλευρά του I-beam
| Μέγεθος | ΕΝΑ | σι | ντο | ρε | μι | φά | RS | Max.Rec.Load | |
| σε | σε | σε | σε | σε | σε | σε | σε | Ibs | KN |
| BC1-3/8' | 0.33 | 0.91 | 0.77 | 1.55 | 0.68 | 1.87 | 3/8° | 6.8 | |
| BC1-1/2' | 0.36 | 1.10 | 0.74 | 1.70 | 0.94 | 2.13 | 1/2° | 9 | |
| mm | mm | mm | mm | mm | mm | mm | mm | Ibs | KN |
| BC1-M10 | 8.3 | 23 | 19.5 | 39.3 | 17.3 | 47.5 | Μ10 | 6.8 | |
| BC1-M12 | 9.2 | 28 | 18.9 | 43.2 | 23.9 | 54.2 | Μ12 | 9 | |
