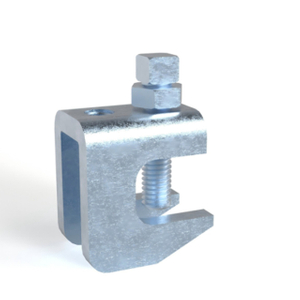

BC1 यूनिवर्सल बीम क्लैंप
कार्य: थ्रेडेड रॉड की आसान स्थापना के लिए मेटल बीम, शहतीर, चैनल, या एंजेल आयरन के ऊपर या नीचे संरचनात्मक लगाव, एक थ्रू-होल।
आकार: 3/8'、M10 या 1/2'、M12
सामग्री: तन्य लौह QT450
फिनिश: काला या गैल्वेनाइज्ड
अनुमोदन:
※ सेट स्क्रू को कड़ा किया जाना चाहिए और आई-बीम के ढलान वाले हिस्से पर टॉर्क किया जाना चाहिए
| आकार | ए | बी | सी | डी | ई | एफ | रुपये | मैक्स.रिक.लोड | |
| में | में | में | में | में | में | में | में | IBS | के.एन. |
| बीसी1-3/8' | 0.33 | 0.91 | 0.77 | 1.55 | 0.68 | 1.87 | 3/8° | 6.8 | |
| BC1-1/2' | 0.36 | 1.10 | 0.74 | 1.70 | 0.94 | 2.13 | 1/2° | 9 | |
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | IBS | के.एन. |
| BC1-M10 | 8.3 | 23 | 19.5 | 39.3 | 17.3 | 47.5 | एम10 | 6.8 | |
| BC1-M12 | 9.2 | 28 | 18.9 | 43.2 | 23.9 | 54.2 | एम12 | 9 | |
