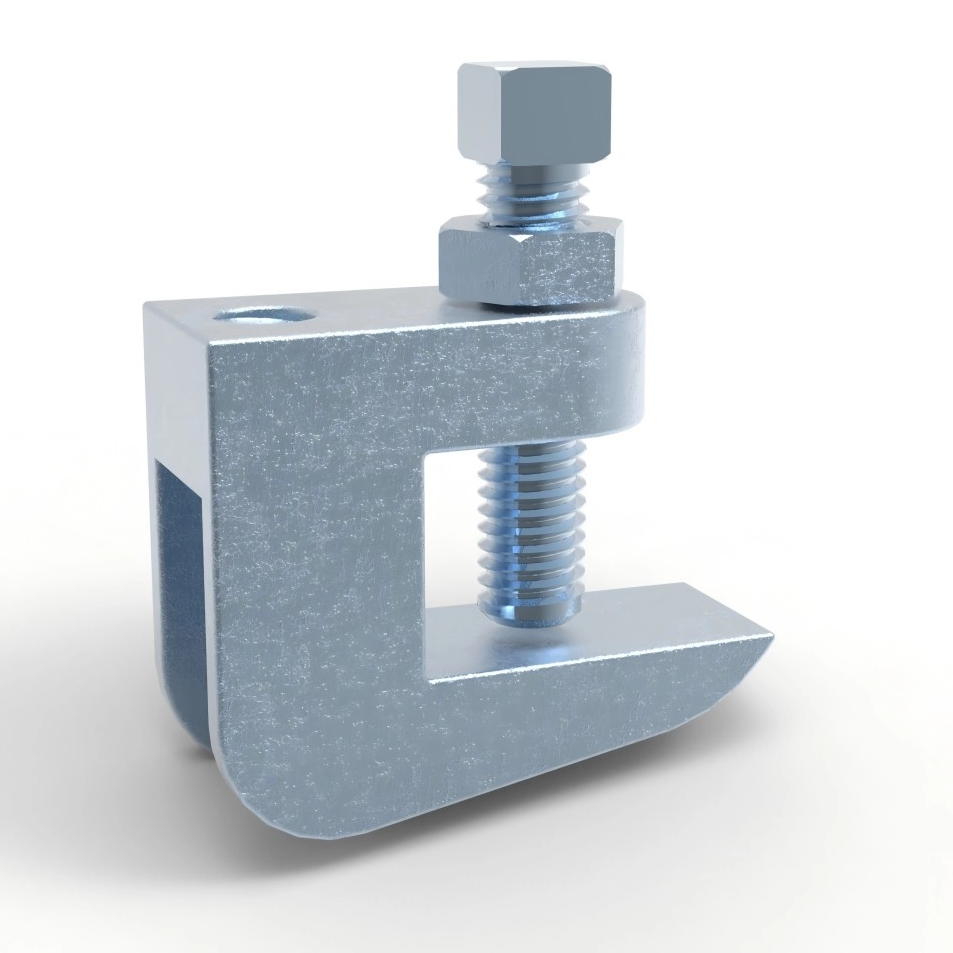

Braçadeira de feixe universal BC1
Função: Fixação estrutural na parte superior ou inferior de vigas de metal, terças, canal ou ferro anjo, um furo passante para facilitar a instalação da haste roscada.
Tamanho: 3/8'、M10 ou 1/2'、M12
Material: Ferro dúctil QT450
Acabamento: Preto ou Galvanizado
Aprovação:
※O parafuso de fixação deve ser apertado e apertado no lado inclinado da viga I
| Tamanho | UM | B | C | D | E | F | RS | Carga Máx.Rec. | |
| em | em | em | em | em | em | em | em | SII | KN |
| BC1-3/8' | 0.33 | 0.91 | 0.77 | 1.55 | 0.68 | 1.87 | 3/8° | 6.8 | |
| BC1-1/2' | 0.36 | 1.10 | 0.74 | 1.70 | 0.94 | 2.13 | 1/2° | 9 | |
| milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | SII | KN |
| BC1-M10 | 8.3 | 23 | 19.5 | 39.3 | 17.3 | 47.5 | M10 | 6.8 | |
| BC1-M12 | 9.2 | 28 | 18.9 | 43.2 | 23.9 | 54.2 | M12 | 9 | |
Braçadeira de feixe universal BC1
Função: Fixação estrutural na parte superior ou inferior de vigas de metal, terças, canal ou ferro anjo, um furo passante para facilitar a instalação da haste roscada.
Tamanho: 3/8'、M10 ou 1/2'、M12
Material: Ferro dúctil QT450
Acabamento: Preto ou Galvanizado
Aprovação:
※O parafuso de fixação deve ser apertado e apertado no lado inclinado da viga I
| Tamanho | UM | B | C | D | E | F | RS | Carga Máx.Rec. | |
| em | em | em | em | em | em | em | em | SII | KN |
| BC1-3/8' | 0.33 | 0.91 | 0.77 | 1.55 | 0.68 | 1.87 | 3/8° | 6.8 | |
| BC1-1/2' | 0.36 | 1.10 | 0.74 | 1.70 | 0.94 | 2.13 | 1/2° | 9 | |
| milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | SII | KN |
| BC1-M10 | 8.3 | 23 | 19.5 | 39.3 | 17.3 | 47.5 | M10 | 6.8 | |
| BC1-M12 | 9.2 | 28 | 18.9 | 43.2 | 23.9 | 54.2 | M12 | 9 | |
