BC1
TÄYSIN
| Materiaali: | |
|---|---|
| Koko: | |
| Pintakäsittely: | |
| Määrä: | |

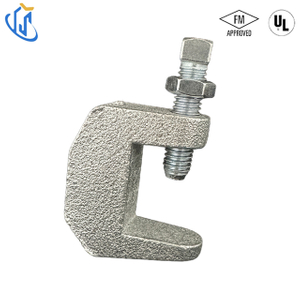

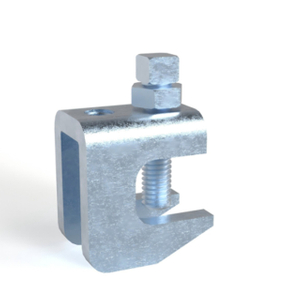

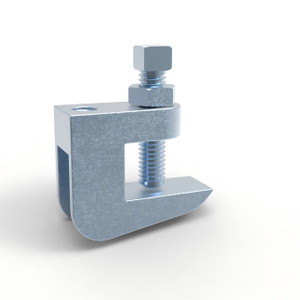

BC1 Universal Beam Clamp
Toiminto: Rakenteellinen kiinnitys metallipalkkien, orien, kanavan tai enkeliraudan ylä- tai alaosaan, yksi läpireikä kierretangon asennuksen helpottamiseksi.
Koko: 3/8 、M10 tai 1/2 、M12
Materiaali: pallografiittivalurauta QT450
Pintakäsittely: Musta tai galvanoitu
Hyväksyminen:
※Asetusruuvi on kiristettävä ja kiristettävä I-palkin kaltevalle puolelle
| Koko | A | B | C | D | E | F | RS | Max.Rec.Load | |
| sisään | sisään | sisään | sisään | sisään | sisään | sisään | sisään | Ibs | KN |
| BC1-3/8' | 0.33 | 0.91 | 0.77 | 1.55 | 0.68 | 1.87 | 3/8° | 6.8 | |
| BC1-1/2' | 0.36 | 1.10 | 0.74 | 1.70 | 0.94 | 2.13 | 1/2° | 9 | |
| mm | mm | mm | mm | mm | mm | mm | mm | Ibs | KN |
| BC1-M10 | 8.3 | 23 | 19.5 | 39.3 | 17.3 | 47.5 | M10 | 6.8 | |
| BC1-M12 | 9.2 | 28 | 18.9 | 43.2 | 23.9 | 54.2 | M12 | 9 | |
