كيف تعمل مشابك الأنابيب في أنظمة دعم الأنابيب؟

لا يمكن الاعتماد على نظام دعم الأنابيب إلا بقدر أضعف نقطة تثبيت فيه. غالبًا ما تؤدي المواصفات غير الصحيحة إلى إجهاد موضعي للأنابيب، أو أضرار هيكلية شديدة، أو فشل فادح أثناء ارتفاع الضغط المفاجئ. يتجاوز مشبك الأنابيب مجرد تحمل الوزن الثابت داخل المنشأة. لقد تم تصميمه لنقل الأحمال الديناميكية بأمان وإدارة الحركة الحرارية المعقدة وعزل الاهتزاز بين شبكة الأنابيب وهيكل المبنى الأساسي. إن تجاهل هذه القوى يعرض تخطيط منشأتك بالكامل للخطر. يكسر هذا الدليل المبادئ الميكانيكية الأساسية لمشابك الأنابيب الحديثة. سوف نستكشف أطر التصنيف للمواصفات الهيكلية الدقيقة ونحدد استراتيجيات قوية لتخفيف المخاطر لصناع القرار ومهندسي الأنظمة. وفي النهاية، ستفهم بالضبط كيفية محاذاة تكوينات التثبيت مع بيئات التوجيه المحددة لديك لضمان السلامة الهيكلية على المدى الطويل.

الوجبات السريعة الرئيسية

• إدارة الحمل الديناميكي: تعمل مشابك الأنابيب على إدارة الضغوط الفيزيائية بشكل فعال، بما في ذلك التمدد الحراري وتغيرات الضغط الهيدروستاتيكي والاهتزاز الصوتي، وليس فقط الوزن الساكن.

• الاختيار الخاص بالتطبيق: تملي هندسة التوجيه اختيار المشبك، مما يتطلب تكوينات متميزة مثل مشبك الأنابيب المعلق للأسقف الأفقية أو مشبك الأنبوب الصاعد لاختراق الأرضية الرأسية.

• الامتثال وقابلية التوسع: يجب أن توازن المشتريات بين عوامل السلامة الهيكلية والمتغيرات البيئية، مع الأخذ في الاعتبار بشكل كبير مقاومة التآكل والتدعيم المتخصص مثل مشبك التأثير الزلزالي للامتثال للكود.

الدور الوظيفي لمشبك الأنابيب في سلامة النظام

تتسبب قوى الأنابيب غير المُدارة في حدوث مشكلات هيكلية خطيرة بمرور الوقت. فهي تؤدي إلى تآكل المكونات مبكرًا، وتسربات المفاصل، وإبطال الضمان. يعمل المشبك بمثابة الواجهة المهمة التي تحمي كلاً من الأنبوب والهيكل المحيط به. إنه يسد الفجوة بين شبكة نقل السوائل وإطار المبنى. يجب أن يفهم مهندسو النظام كيفية امتصاص هذه المكونات للقوة وإعادة توجيهها.

ميكانيكا نقل الأحمال (الأحمال الميتة مقابل الأحمال الحية)

يجب أن تتحمل المشابك أنواعًا متعددة من الضغط في وقت واحد. نحن نصنفها إلى قوى ثابتة وديناميكية. تعد إدارة كليهما أمرًا بالغ الأهمية لموثوقية النظام.

• الأحمال الميتة: تمثل الوزن المستمر والثابت للأنبوب نفسه. وتشمل أيضًا وزن السائل الداخلي والعزل الخارجي وأي صمامات مدمجة. تنقل المشابك هذه القوة الهبوطية إلى العوارض الحاملة أو الألواح الخرسانية.

• الأحمال الحية: هذه قوى ديناميكية لا يمكن التنبؤ بها. وهي تنشأ من تغيرات التدفق المفاجئة، المعروفة باسم المطرقة المائية، أو التحولات البيئية الخارجية. يجب أن تقاوم المشابك هذه الارتفاعات المفاجئة في الطاقة الحركية لمنع الأنبوب من الانفصال عن حوامله.

التمدد الحراري والانكماش

تتمدد الأنابيب المعدنية والبلاستيكية عند تسخينها وتتقلص عند تبريدها. لا يمكنك ببساطة قفل الأنبوب في مكانه وتجاهل الديناميكا الحرارية. يجب أن يفرق المخططون بين المشابك المستخدمة كمثبتات صلبة وتلك المستخدمة كدليل.

يتم تثبيت المراسي الصلبة بإحكام على الجزء الخارجي للأنبوب. إنها تمنع كل الحركة في المحاور X وY وZ. نحن نستخدم المراسي لفرض التمدد الحراري في اتجاهات محددة ومخططة. على العكس من ذلك، يتم لف مشابك التوجيه بشكل فضفاض حول الأنبوب. إنها تقيد الحركة الجانبية والرأسية ولكنها تسمح للأنبوب بالانزلاق طوليًا. تمنع هذه الحركة الانزلاقية المتعمدة حدوث انبعاج خطير على طول الأنابيب الطويلة.

عزل الصوت والاهتزاز

تولد المضخات والسوائل سريعة الحركة اهتزازات ميكانيكية كبيرة. إذا تركت دون فحص، ينتقل هذا الاهتزاز عالي التردد مباشرة إلى هيكل المبنى. إنه يسبب شكاوى من الضوضاء ويفك أدوات التثبيت الهيكلية القريبة بمرور الوقت.

يقوم المصنعون بدمج البطانات المرنة، مثل مطاط EPDM، في جسم المشبك. يعمل هذا المطاط على تخفيف الاهتزاز قبل أن يصل إلى أجهزة التثبيت. علاوة على ذلك، تعمل البطانة المطاطية كحاجز عازل حاسم. يمنع التآكل الجلفاني بين المعادن المتباينة، مثل أنبوب النحاس الموجود داخل مشبك من الفولاذ المجلفن.

محاذاة تكوينات المشبك مع بيئات التوجيه الهيكلية

إن تقييم التوجيه المادي هو الذي يملي عليك النهج الهيكلي. لا يوجد تصميم مشبك واحد يناسب كل الاتجاهات. يجب على المهندسين مطابقة الآلية الميكانيكية للمشبك مع الواقع الهندسي لمساحة التثبيت. يؤدي تحديد التكوين الخاطئ إلى إنشاء نقاط ضغط خطيرة.

1. التوجيه العلوي الأفقي

   تقوم العديد من المرافق بتشغيل المرافق على ارتفاعات عالية فوق الأرض لتوفير المساحة. أ مشبك الأنابيب المعلق هذه البيئة تمامًا. يناسب تستخدم آليتها قضبان ملولبة لتعليق الأنابيب الأفقية مباشرة من الأسقف أو العوارض الهيكلية. نقوم بتقييم هذا الخيار باعتباره الأفضل لأنظمة الصرف التي تعمل بالجاذبية أو خطوط المرافق العامة. ومع ذلك، يجب على المهندسين تقييم تأثير البندول بعناية. يمكن أن تتأرجح قطرات القضيب الطويلة الملولبة بشكل مفرط في حالة غياب الدعامة الجانبية. هذا التأثير يخلق التعب عند نقطة التثبيت العلوية.

2. اختراقات الأرضية العمودية

   تتطلب المباني متعددة الطوابق انتقال السوائل عموديًا عبر الأرضيات. أ يوفر Riser Pipe Clamp الدعم اللازم لهذه القطرات. آليتها تمسك بالأنابيب العمودية بإحكام. إنها تستخدم عروات أو آذان قص عريضة ترتكز مباشرة على اختراق الأرضية. ينقل هذا التصميم الحمل الرأسي الضخم مباشرة إلى البلاطة الخرسانية الثقيلة. عند تقييم هذا المشبك، يتوقف النجاح كليًا على معاملات الاحتكاك وقوة القص الهيكلية. يجب أن يتم ربط البراغي بدقة لمنع الأنبوب الثقيل من الانزلاق إلى الأسفل عبر جسم المشبك.

3. التوجيه المتوازي متعدد الأنابيب

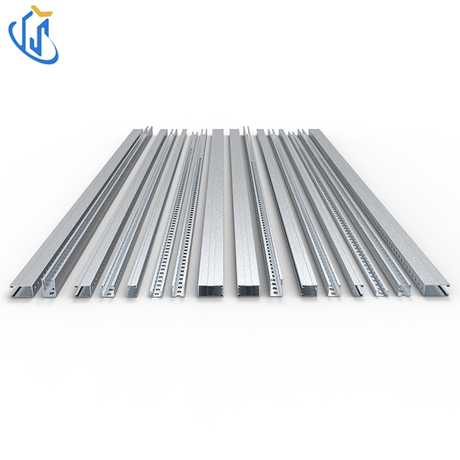

   تعمل المساحات الصناعية في كثير من الأحيان على تشغيل أنابيب متعددة جنبًا إلى جنب. أ يعمل مشبك تثبيت القناة على تبسيط هذا التصميم المعقد. تعتمد آليتها على مشابك مكونة من قطعتين مصممة للتثبيت مباشرة في إطار معدني قياسي، غالبًا ما تسمى قنوات الدعامة. نحن نقيم هذا على أنه قابل للتطوير بدرجة كبيرة. فهو يتيح التثبيت السريع للتشغيل المتوازي. علاوة على ذلك، فهو يسمح لفرق الصيانة بتنفيذ التعديلات التحديثية المستقبلية دون الحاجة إلى اللحام الثقيل والخطير. يمكنك ببساطة تحريف مشبك جديد في مسار القناة الحالي.

معايير الأداء للمواصفات والمشتريات

يجب على فرق المشتريات أن تتجاوز تكلفة الوحدة البسيطة. إنهم بحاجة إلى تقييم موثوقية دورة الحياة الإجمالية. يتسبب فشل المشبك الرخيص في نظام حرج في حدوث توقف شديد. تتطلب المواصفات الصحيحة تقييم المواد وحدود التحميل وعتبات درجة الحرارة.

اختيار المواد ومخاطر التآكل

يجب عليك تقييم مادة المشبك مقابل بيئة التشغيل. يعمل الفولاذ الكربوني العادي بشكل جيد في البيئات الداخلية الجافة. ومع ذلك، فإنه يصدأ بسرعة عند تعرضه للرطوبة. توفر التشطيبات المجلفنة بالغمس الساخن طلاءًا قويًا من الزنك، مما يوفر حماية ممتازة للإعدادات القياسية الخارجية أو الرطبة. بالنسبة للبيئات القاسية، مثل مصانع المعالجة الكيميائية أو المرافق الساحلية التي تواجه رذاذ المياه المالحة، يصبح الفولاذ المقاوم للصدأ (درجة 304 أو 316) إلزاميًا.

اختيار المواد مقابل مخطط بيئة التشغيل

تقييمات الحمل وعوامل السلامة

يجب عليك التحقق بدقة من أوراق البيانات الفنية للشركة المصنعة. يحمل كل مشبك هيكلي حدًا محددًا لحمل العمل (WLL). يجب أن يتجاوز هذا الحد حسابيًا الحد الأقصى للحمل المتوقع للأنبوب والسوائل والعزل معًا.

لا يتوقف المهندسون عند الحد الأقصى للوزن. أنها تأخذ في الاعتبار هوامش الأمان القياسية. اعتمادا على قوانين البناء المحلية وأهمية النظام، تتراوح عوامل السلامة عادة من 3:1 إلى 5:1. عامل الأمان 5:1 يعني أن المشبك تم اختباره ليحمل خمسة أضعاف WLL المذكورة قبل التعرض لعطل ميكانيكي. يمثل هذا المخزن المؤقت التحولات الديناميكية غير المتوقعة.

التسامح في درجة الحرارة

تؤثر درجات حرارة السوائل الداخلية بشكل مباشر على أجهزة التثبيت الخارجية. تأكد من قدرة كل من السبائك المعدنية وأي بطانات مطاطية عازلة على تحمل درجة حرارة التشغيل القصوى. يتحلل مطاط EPDM القياسي أو يذوب عند درجات حرارة عالية جدًا، مثل تلك الموجودة في أنابيب البخار. بالنسبة للتطبيقات ذات الحرارة العالية، يحدد مهندسو النظام إدخالات متخصصة من الألياف الزجاجية أو بطانات قائمة على السيليكون تحافظ على سلامتها الهيكلية دون أن تتحلل بمرور الوقت.

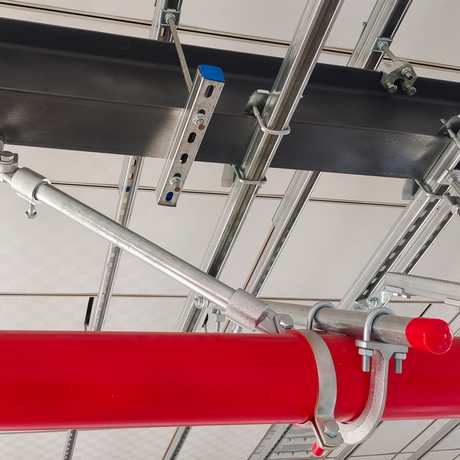

التخفيف من المخاطر عالية المخاطر باستخدام مشبك التأثير الزلزالي

المشابك القياسية ذات الوزن الساكن غير كافية على الإطلاق للمناطق المعرضة للزلازل. كما أنها تفشل في البيئات الصناعية شديدة التقلب حيث تتكرر الصدمات الميكانيكية المفاجئة. في هذه السيناريوهات عالية المخاطر، يتطلب الامتثال وأمن المنشأة دعمًا متخصصًا.

دور التدعيم المتخصص

شماعة قياسية تحمل الأنبوب فقط. أ يعمل مشبك التأثير الزلزالي بشكل مختلف. لقد تم تصميمه خصيصًا لمقاومة التأثير العنيف الجانبي والطولي. أثناء حدوث زلزال، تتحرك الأرض بشكل مستقل عن كتلة الأنابيب المعلقة. وهذا يولد طاقة حركية هائلة. تعمل المشابك المتأرجحة على تثبيت الأنبوب بقوة على هيكل المبنى بزوايا محددة. وهذا يمنع الأنبوب من التأرجح، والتأثير على الهياكل المجاورة، وفي النهاية قطع المفاصل.

تكامل النظام

لا تعمل مشابك التأثير بشكل منعزل. أنها تندمج في نظام أوسع لمقاومة الزلازل. يستخدمها القائمون على التركيب جنبًا إلى جنب مع دعامات تقوية فولاذية صلبة أو قيود كابلات الطائرات الثقيلة. تحافظ هذه المكونات معًا على مسار الأنبوب ضمن التفاوتات المسموح بها هندسيًا بشكل آمن. إنها تمتص موجات الصدمة وتوزع الحمل بأمان في إطار المبنى الأساسي.

التحقق والامتثال للقانون

لا يمكنك أن تفترض أن الدعامة الثقيلة ستنجو من الزلزال. تتطلب الهيئات التنظيمية إثباتًا صارمًا للأداء. يواجه المخططون الضرورة المطلقة لتحديد المكونات بموافقات صريحة من طرف ثالث. ابحث عن المكونات المدرجة في قائمة UL أو المعتمدة من FM. تضمن هذه الشهادات أن الأجهزة قد خضعت لاختبارات ضغط مادية صارمة. وهي إلزامية قانونًا لأنظمة الحماية من الحرائق والامتثال العام لقواعد الزلازل في العديد من الولايات القضائية العالمية.

حقائق التنفيذ، والتباعد، والصيانة

حتى المشابك المحددة تمامًا تفشل إذا كانت افتراضات التثبيت معيبة. يجب أن تتماشى الهندسة النظرية مع حقائق التنفيذ في الموقع. تتضاعف الأخطاء الصغيرة أثناء التركيب عبر أميال من الأنابيب، مما يؤدي إلى إجهاد هيكلي في نهاية المطاف.

دعم حسابات النطاق

يجب عليك تحديد المسافة الصحيحة بين المشابك. تُعرف هذه المسافة باسم نطاق الدعم. يعتمد بشكل كبير على مادة الأنابيب وكثافة السوائل. يمكن لأنابيب الفولاذ الكربوني الصلبة أن تسد الفجوات الطويلة دون أن تتدلى. على العكس من ذلك، تتطلب الأنابيب المرنة PVC أو PEX وضع المشابك بالقرب من بعضها البعض. يؤدي التباعد غير الصحيح بين المشابك إلى ترهل الأنابيب. يؤدي الترهل إلى إنشاء نقاط منخفضة حيث تتجمع السوائل، مما يؤدي إلى تسريع التآكل الداخلي وتعطيل ديناميكيات التدفق. عادةً ما يتبع المثبتون إرشادات التباعد MSS SP-58 لضمان الفواصل الزمنية المناسبة.

دقة عزم الدوران

يتطلب تثبيت المشبك تطبيقًا دقيقًا لعزم الدوران. الاعتماد على 'الإحساس' يسبب مشاكل خطيرة. هناك خطر واضح من الإفراط في التشديد. يؤدي تطبيق الكثير من عزم الدوران إلى تشوه جدار الأنابيب، خاصة في الخطوط النحاسية أو البلاستيكية الأكثر ليونة. كما أنه يسحق العزل الخارجي ويدمر خصائصه الحرارية. وعلى العكس من ذلك، فإن عدم تشديد الأجهزة أمر خطير بنفس القدر. البراغي السائبة تؤدي إلى الانزلاق. يهتز الأنبوب بشكل غير محكم داخل جسم المشبك، مما يتسبب في تآكل الاحتكاك السريع والتمزق في نهاية المطاف.

مصفوفة استكشاف أخطاء التثبيت وإصلاحها

بروتوكولات التفتيش

تتطلب عمليات التثبيت اهتمامًا مستمرًا. يجب على مديري المرافق وضع إجراءات صيانة صارمة. مع مرور الوقت، تتسبب اهتزازات المبنى في تراجع أداة التثبيت، حيث يتم فك الصواميل ببطء. يجب على فرق الصيانة التحقق من هذا الارتخاء أثناء عمليات المسح السنوية. ويجب عليهم أيضًا فحص البطانات المرنة للتأكد من عدم وجود تعفن جاف أو تدهور. أخيرًا، تحتاج الفرق إلى البحث عن علامات التعب الهيكلي، مثل التشققات الدقيقة في الخرسانة، عند نقاط التثبيت عالية الضغط.

خاتمة

يتطلب تأمين شبكة الأنابيب اهتمامًا صارمًا بالقوى الفيزيائية والهندسة المكانية. قم ببناء قرارات الشراء النهائية الخاصة بك على مصفوفة تقييم صارمة. يجب أن تأخذ هذه المصفوفة في الاعتبار الحد الأقصى لأحمال التشغيل، والظروف البيئية القاسية، والتوجيه المكاني المحدد، ومتطلبات الامتثال التنظيمية الإقليمية. يؤدي اختيار الأجهزة بناءً على سعر الشراء الأولي فقط إلى حدوث فشل فادح في النظام في المستقبل.

اتخاذ خطوات استباقية لضمان سلامة المنشأة. أولاً، قم بالتشاور مع المهندسين الإنشائيين المرخصين لإجراء حسابات الحمل المخصصة لأي بنية تحتية مهمة. ثانيًا، اطلب دائمًا حزم تقديم مفصلة من الشركة المصنعة للتحقق من هوامش الأمان. أخيرًا، قم بدمج كائنات 3D BIM (نمذجة معلومات البناء) الدقيقة للمشابك التي اخترتها في برنامجك. تتحقق هذه الخطوة من اللياقة البدنية واكتشاف الصدام داخل نموذج المنشأة الأوسع حتى قبل بدء البناء.

التعليمات

س: كيف يمكنك تحديد الحجم الصحيح لمشبك الأنابيب؟

ج: يعتمد الحجم على القطر الخارجي الحقيقي (OD) للأنبوب، مع مراعاة أي عزل خارجي. يمكن أن يكون حجم الأنبوب الاسمي القياسي (NPS) مضللاً. يجب عليك الرجوع إلى NPS بأبعاد OD الدقيقة التي توفرها الشركة المصنعة لضمان ملاءمة آمنة وخالية من الفجوات.

س: هل يمكن استخدام مشابك الأنابيب القياسية على الأنابيب المعزولة؟

ج: التثبيت المباشر يؤدي حتمًا إلى سحق العزل القياسي. يؤدي ذلك إلى إنشاء جسور حرارية ضارة ومشاكل تكثيف موضعية. تتطلب الأنابيب المعزولة كتل عازلة حاملة مخصصة (تسمى غالبًا إدخالات) أو مشابك كبيرة الحجم مزودة بدروع حرارية صلبة مدمجة لحماية الرغوة.

س: ما الفرق بين مشبك التوجيه ومشبك التثبيت؟

ج: المرساة تقيد الحركة في الأبعاد الثلاثة (X، Y، Z). إنه يعيد توجيه التمدد الحراري بقوة إلى مكان آخر في النظام. يقيد مشبك التوجيه الحركة الجانبية والرأسية لمنع التأرجح، لكنه يسمح للأنبوب بالانزلاق طوليًا على طول محوره مع تغير درجات الحرارة.
