Boru Destek Sistemlerinde Boru Kelepçeleri Nasıl Çalışır?

Bir boru destek sistemi ancak en zayıf bağlantı noktası kadar güvenilirdir. Yanlış spesifikasyon sıklıkla lokal boru gerilimine, ciddi yapısal hasara veya ani basınç dalgalanmaları sırasında ciddi arızalara yol açar. Bir boru kelepçesi, bir tesisteki statik ağırlığı taşımanın çok ötesine geçer. Dinamik yükleri güvenli bir şekilde aktarmak, karmaşık termal hareketi yönetmek ve boru ağı ile ana bina yapısı arasındaki titreşimi aktif olarak izole etmek için tasarlanmıştır. Bu kuvvetleri göz ardı etmek, tüm tesis yerleşiminizi riske atar. Bu kılavuz, modern boru kelepçelerinin temel mekanik prensiplerini açıklamaktadır. Kesin yapısal spesifikasyon için kategorizasyon çerçevelerini inceleyeceğiz ve karar vericiler ve sistem mimarları için sağlam risk azaltma stratejilerinin ana hatlarını çizeceğiz. Sonunda, uzun vadeli yapısal bütünlüğü sağlamak için kelepçeleme konfigürasyonlarını özel yönlendirme ortamlarınızla nasıl hizalayacağınızı tam olarak anlayacaksınız.

Temel Çıkarımlar

• Dinamik Yük Yönetimi: Boru kelepçeleri, yalnızca ölü ağırlığı değil, termal genleşme, hidrostatik basınç değişiklikleri ve akustik titreşim dahil olmak üzere fiziksel stresleri de aktif olarak yönetir.

• Uygulamaya Özel Seçim: Yönlendirme geometrisi, yatay tavanlar için asma boru kelepçesi veya dikey zemin geçişleri için yükseltici boru kelepçesi gibi farklı konfigürasyonlar gerektiren kelepçe seçimini belirler.

• Uyumluluk ve Ölçeklenebilirlik: Tedarik, yapısal güvenlik faktörlerini çevresel değişkenlerle dengelemeli, korozyon direncini büyük ölçüde hesaba katmalı ve kurallara uygunluk için sismik bir sallanma kelepçesi gibi özel destek sağlamalıdır.

Boru Kelepçesinin Sistem Bütünlüğündeki İşlevsel Rolü

Yönetilmeyen boru kuvvetleri zamanla ciddi yapısal sorunlara neden olur. Bunlar erken bileşen aşınmasına, bağlantı sızıntılarına ve garantinin geçersiz olmasına neden olur. Kelepçe hem boruyu hem de çevredeki yapıyı koruyan kritik bir arayüz görevi görür. Sıvı taşıma ağı ile bina çerçevesi arasındaki boşluğu doldurur. Sistem mimarları bu bileşenlerin kuvveti nasıl emdiğini ve yönlendirdiğini anlamalıdır.

Yük Aktarım Mekaniği (Ölü ve Canlı Yükler)

Kelepçeler aynı anda birden fazla stres türüne dayanmalıdır. Bunları statik ve dinamik kuvvetler olarak sınıflandırıyoruz. Her ikisini de yönetmek sistem güvenilirliği açısından çok önemlidir.

• Ölü Yükler: Bunlar borunun kendisinin sürekli, statik ağırlığını temsil eder. Bunlar aynı zamanda içerideki sıvının ağırlığını, dış yalıtımı ve entegre valfleri de içerir. Kelepçeler bu aşağıya doğru kuvveti yük taşıyan kirişlere veya beton levhalara aktarır.

• Canlı Yükler: Bunlar öngörülemeyen dinamik kuvvetlerdir. Su darbesi olarak bilinen ani akış değişikliklerinden veya dış çevresel değişimlerden kaynaklanırlar. Borunun bağlantı yerlerinden kopmasını önlemek için kelepçelerin kinetik enerjideki bu ani yükselişlere karşı dayanıklı olması gerekir.

Termal Genleşme ve Büzülme

Metal ve plastik borular ısıtıldığında genleşir, soğutulduğunda ise büzülür. Bir boruyu öylece yerine kilitleyip termodinamiği göz ardı edemezsiniz. Planlamacılar, sert ankrajlar olarak kullanılan kelepçeler ile kılavuz olarak kullanılanlar arasında ayrım yapmalıdır.

Sert ankrajlar borunun dışına sıkıca kenetlenir. X, Y ve Z eksenlerindeki tüm hareketleri engellerler. Termal genleşmeyi belirli, planlanmış yönlere doğru zorlamak için ankrajlar kullanıyoruz. Bunun tersine, kılavuz kelepçeler borunun etrafına gevşek bir şekilde sarılır. Yanal ve dikey hareketi kısıtlarlar ancak borunun uzunlamasına kaymasına izin verirler. Bu kasıtlı kayma hareketi, uzun boru hatları boyunca tehlikeli bükülmeyi önler.

Akustik ve Titreşim Yalıtımı

Pompalar ve hızlı hareket eden sıvılar önemli miktarda mekanik titreşim oluşturur. Kontrol edilmezse bu yüksek frekanslı titreşim doğrudan bina yapısına aktarılır. Gürültü şikayetlerine neden olur ve zamanla yakındaki yapısal bağlantı elemanlarını gevşetir.

Üreticiler kelepçe gövdesine EPDM kauçuk gibi elastomerik astarlar entegre etmektedir. Bu kauçuk, titreşimi montaj donanımına ulaşmadan sönümler. Ayrıca kauçuk astar çok önemli bir dielektrik bariyer görevi görür. Galvanizli çelik kelepçenin içinde duran bakır boru gibi farklı metaller arasındaki galvanik korozyonu önler.

Kelepçe Konfigürasyonlarını Yapısal Yönlendirme Ortamlarıyla Hizalama

Fiziksel yönlendirmeyi değerlendirmek yapısal yaklaşımınızı belirler. Her yöne uyan tek bir kelepçe tasarımı yoktur. Mühendisler kelepçenin mekanik mekanizmasını kurulum alanının geometrik gerçekliğiyle eşleştirmelidir. Yanlış konfigürasyonun seçilmesi tehlikeli stres noktaları oluşturur.

1. Yatay Havai Yönlendirme

   Birçok tesis yerden tasarruf etmek için tesisatları yerden yüksekte çalıştırıyor. A Süspansiyon Borusu Kelepçesi bu ortama mükemmel şekilde uyar. Mekanizması, yatay boru hatlarını doğrudan tavanlardan veya yapısal I-kirişlerden asmak için dişli çubuklar kullanır. Bu seçeneği yerçekimiyle beslenen drenaj sistemleri veya havai tesisat hatları için en iyi seçenek olarak değerlendiriyoruz. Ancak mühendislerin sarkaç etkisini dikkatle değerlendirmesi gerekir. Yanal destek yoksa uzun dişli çubuk damlaları aşırı derecede sallanabilir. Bu sallanma üst montaj noktasında yorgunluk yaratır.

2. Dikey Zemin Geçişleri

   Çok katlı binalarda sıvının katlar boyunca dikey olarak hareket etmesi gerekir. A Yükseltici Boru Kelepçesi bu düşmeler için gerekli desteği sağlar. Mekanizması dikey boruları sıkı bir şekilde kavrar. Doğrudan zemin girişine dayanan geniş kesme kulakları veya kulakları kullanır. Bu tasarım, büyük dikey yükü doğrudan ağır beton levhaya aktarır. Bu kelepçeyi değerlendirirken başarı tamamen sürtünme katsayılarına ve yapısal kesme dayanımına bağlıdır. Ağır borunun kelepçe gövdesinden aşağıya kaymasını önlemek için cıvataların hassas bir şekilde torklanması gerekir.

3. Paralel Çok Borulu Yönlendirme

   Endüstriyel alanlar sıklıkla birden fazla boruyu yan yana çalıştırır. A Kanal Montaj Kelepçesi bu karmaşık düzeni basitleştirir. Mekanizması, genellikle dikme kanalları olarak adlandırılan standart metal çerçeveye doğrudan kilitlenmek üzere tasarlanmış iki parçalı kelepçelere dayanır. Bunu son derece ölçeklenebilir olarak değerlendiriyoruz. Paralel çalışmalar için hızlı kurulum sağlar. Ayrıca, bakım ekiplerinin gelecekte ağır ve tehlikeli kaynaklara ihtiyaç duymadan yenileme işlemlerini gerçekleştirmesine olanak tanır. Yeni bir kelepçeyi mevcut kanal yoluna bükmeniz yeterlidir.

Şartname ve Tedarik İçin Performans Kriterleri

Tedarik ekipleri basit birim maliyetin ötesine geçmelidir. Toplam yaşam döngüsü güvenilirliğini değerlendirmeleri gerekir. Kritik bir sistemde arızalanan ucuz bir kelepçe ciddi arıza sürelerine neden olur. Uygun spesifikasyon, malzemelerin, yük limitlerinin ve sıcaklık eşiklerinin değerlendirilmesini gerektirir.

Malzeme Seçimi ve Korozyon Riski

Kelepçe malzemesini çalışma ortamına göre değerlendirmelisiniz. Sade karbon çeliği kuru ve kapalı ortamlarda iyi çalışır. Ancak neme maruz kaldığında çabuk paslanır. Sıcak daldırma galvaniz kaplamalar, sağlam bir çinko kaplama sağlayarak standart dış mekan veya nemli ortamlar için mükemmel koruma sağlar. Kimyasal işleme tesisleri veya tuzlu su serpintisine maruz kalan kıyı tesisleri gibi zorlu ortamlar için paslanmaz çelik (304 veya 316 kalite) zorunlu hale gelir.

Malzeme Seçimi ve Çalışma Ortamı Tablosu

Yük Değerleri ve Güvenlik Faktörleri

Üreticinin teknik veri sayfalarını titizlikle doğrulamanız gerekir. Her yapısal kelepçe belirtilen bir çalışma yükü limitine (WLL) sahiptir. Bu sınır, borunun, sıvının ve yalıtımın toplam beklenen maksimum yükünü matematiksel olarak aşmalıdır.

Mühendisler kesin ağırlık sınırında durmazlar. Standart güvenlik marjlarını hesaba katarlar. Yerel bina kurallarına ve sistemin kritikliğine bağlı olarak güvenlik faktörleri genellikle 3:1 ile 5:1 arasında değişir. 5:1 güvenlik faktörü, mekanik arıza yaşanmadan önce kelepçenin belirtilen WLL'nin beş katını tutacak şekilde test edildiği anlamına gelir. Bu tampon beklenmedik dinamik değişimleri hesaba katar.

Sıcaklık Toleransları

Dahili sıvı sıcaklıkları harici bağlama donanımını doğrudan etkiler. Hem metal alaşımın hem de herhangi bir yalıtım kauçuk astarının maksimum çalışma sıcaklığına dayanabileceğinden emin olun. Standart EPDM kauçuk, buhar borularında olduğu gibi aşırı yüksek sıcaklıklarda bozulur veya erir. Yüksek ısı uygulamaları için sistem mimarları, zamanla bozulmadan yapısal bütünlüğünü koruyan özel fiberglas ekler veya silikon bazlı astarlar belirler.

Sismik Sallanma Kelepçesi ile Yüksek Riskli Riskleri Azaltma

Standart ölü ağırlık kelepçeleri depreme yatkın bölgeler için tamamen yetersizdir. Ayrıca ani mekanik şokların sık olduğu son derece değişken endüstriyel ortamlarda da başarısız olurlar. Bu riskli senaryolarda uyumluluk ve tesis güvenliği, özel destek gerektirir.

Özel Desteklemenin Rolü

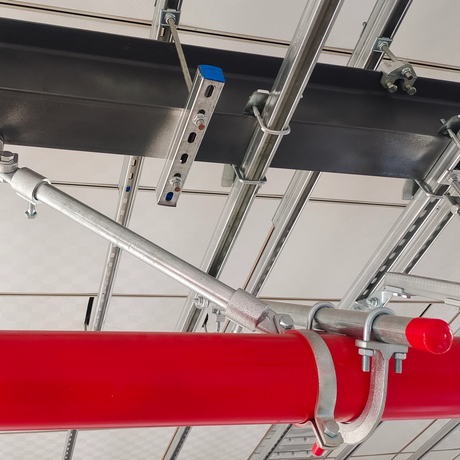

Standart bir askı yalnızca boruyu yukarıda tutar. A Sismik Salınım Kelepçesi farklı davranır. Şiddetli yanal ve uzunlamasına sallanmaya karşı özel olarak tasarlanmıştır. Sismik bir olay sırasında zemin, asılı boru kütlesinden bağımsız olarak hareket eder. Bu muazzam bir kinetik enerji üretir. Sallanma kelepçeleri boruyu belirli açılarda bina yapısına sağlam bir şekilde kilitler. Bu, borunun sallanmasını, bitişik yapılara çarpmasını ve sonuç olarak bağlantı noktalarında kesilmesini önler.

Sistem Entegrasyonu

Salınım kelepçeleri izolasyon halinde çalışmaz. Daha geniş bir sismik destek sistemine entegre olurlar. Montajcılar bunları sert çelik destek payandaları veya ağır hizmet tipi uçak kablo tutucuları ile birlikte kullanırlar. Bu bileşenler birlikte boru yörüngesini güvenli bir şekilde tasarlanmış toleranslar dahilinde tutar. Şok dalgalarını emerler ve yükü ana bina çerçevesine güvenli bir şekilde dağıtırlar.

Doğrulama ve Kod Uyumluluğu

Ağır bir desteğin depreme dayanacağını varsayamazsınız. Düzenleyici kurumlar kesin performans kanıtı ister. Planlamacılar, bileşenleri açık üçüncü taraf onaylarıyla belirlemenin mutlak gerekliliğiyle karşı karşıyadır. UL listeli veya FM onaylı bileşenleri arayın. Bu sertifikalar, donanımın sıkı fiziksel stres testlerinden geçtiğini garanti eder. Birçok küresel yargı alanında yangından korunma sistemleri ve genel sismik kurallara uygunluk açısından yasal olarak zorunludurlar.

Uygulama Gerçekleri, Aralık ve Bakım

Kurulum varsayımlarının hatalı olması durumunda mükemmel şekilde belirlenmiş kelepçeler bile başarısız olur. Teorik mühendislik, sahadaki uygulama gerçekleriyle uyumlu olmalıdır. Kurulum sırasındaki küçük hatalar, kilometrelerce boru hattı boyunca çoğalarak nihai yapısal yorgunluğa yol açar.

Destek Açıklığı Hesaplamaları

Kelepçeler arasındaki mesafeyi doğru belirlemelisiniz. Bu mesafe destek açıklığı olarak bilinir. Büyük ölçüde boru malzemesine ve sıvı yoğunluğuna bağlıdır. Sert karbonlu çelik borular uzun boşlukları sarkmadan kapatabilir. Tersine, esnek PVC veya PEX borular, kelepçelerin birbirine çok daha yakın yerleştirilmesini gerektirir. Kelepçelerin yanlış aralıklarla yerleştirilmesi borunun sarkmasına neden olur. Sarkma, sıvının toplandığı alçak noktalar oluşturarak iç korozyonu hızlandırır ve akış dinamiklerini bozar. Montajcılar genellikle uygun aralıkları sağlamak için MSS SP-58 aralık kurallarına uyarlar.

Tork Hassasiyeti

Bir kelepçenin sabitlenmesi tam tork uygulanmasını gerektirir. 'Hissetmeye' güvenmek ciddi sorunlara neden olur. Aşırı sıkma riski belirgindir. Çok fazla tork uygulanması, özellikle daha yumuşak bakır veya plastik hatlarda boru duvarının deformasyonuna neden olur. Ayrıca dış yalıtımı da ezerek termal özelliklerini yok eder. Tersine, donanımın gereğinden az sıkılması da aynı derecede tehlikelidir. Gevşek cıvatalar kaymaya neden olur. Boru kelepçe gövdesi içinde gevşek bir şekilde titreşir, bu da hızlı sürtünme aşınmasına ve sonunda kopmaya neden olur.

Kurulum Sorun Giderme Matrisi

Denetim Protokolleri

Kurulumlar sürekli dikkat gerektirir. Tesis yöneticileri sıkı bakım rutinleri oluşturmalıdır. Zamanla bina titreşimleri bağlantı elemanının geri çekilmesine neden olur ve somunlar yavaş yavaş kendiliğinden çözülür. Bakım ekipleri yıllık taramalar sırasında bu gevşemeyi kontrol etmelidir. Ayrıca elastomerik astarları kuru çürüme veya bozulma açısından da incelemeleri gerekir. Son olarak ekiplerin, yüksek gerilimli ankraj noktalarında betondaki mikro çatlaklar gibi yapısal yorgunluk belirtilerine bakması gerekiyor.

Çözüm

Bir boru ağının güvenliğini sağlamak, fiziksel kuvvetlere ve mekansal geometriye çok dikkat edilmesini gerektirir. Nihai satın alma kararlarınızı katı bir değerlendirme matrisine dayandırın. Bu matrisin maksimum çalışma yüklerini, zorlu çevre koşullarını, özel mekansal yönlendirmeyi ve bölgesel mevzuata uygunluk gerekliliklerini hesaba katması gerekir. Donanımın yalnızca ilk satın alma fiyatına göre seçilmesi, ileride ciddi sistem arızalarına davetiye çıkarır.

Tesis güvenliğini sağlamak için proaktif adımlar atın. Öncelikle, herhangi bir kritik altyapı için özel yük hesaplamaları yapmak üzere lisanslı yapı mühendislerine danışın. İkinci olarak, güvenlik marjlarını doğrulamak için her zaman ayrıntılı üretici sunum paketleri isteyin. Son olarak, seçtiğiniz kelepçelerin doğru 3D BIM (Yapı Bilgi Modellemesi) nesnelerini yazılımınıza entegre edin. Bu adım, inşaat başlamadan önce daha geniş tesis modeli içindeki fiziksel uygunluğu ve çakışma tespitini doğrular.

SSS

S: Boru kelepçesinin doğru boyutunu nasıl belirlersiniz?

C: Boyutlandırma, borunun gerçek Dış Çapına (OD) dayalıdır ve her türlü dış yalıtım dikkate alınır. Standart nominal boru boyutu (NPS) yanıltıcı olabilir. Güvenli, boşluksuz bir uyum sağlamak için NPS'yi üretici tarafından sağlanan tam dış çap boyutlarıyla çapraz referanslamanız gerekir.

S: Yalıtımlı borularda standart boru kelepçeleri kullanılabilir mi?

C: Doğrudan kelepçeleme kaçınılmaz olarak standart izolasyonu ezer. Bu, zararlı termal köprüler ve lokal yoğuşma sorunları yaratır. Yalıtılmış borular, köpüğü korumak için özel yük taşıyan yalıtım blokları (genellikle ek parçalar olarak adlandırılır) veya entegre sert termal kalkanlarla donatılmış büyük boyutlu kelepçeler gerektirir.

S: Kılavuz kelepçe ile ankraj kelepçesi arasındaki fark nedir?

C: Bir çapa her üç boyutta da (X, Y, Z) hareketi kısıtlar. Termal genleşmeyi sistemin başka bir yerine güçlü bir şekilde yönlendirir. Kılavuz kelepçe, sallanmayı önlemek için yanal ve dikey hareketi kısıtlar, ancak sıcaklık değiştikçe borunun kendi ekseni boyunca uzunlamasına kaymasına da serbestçe izin verir.
