Come funzionano i morsetti per tubi nei sistemi di supporto dei tubi?

Un sistema di supporto per tubi è affidabile tanto quanto il suo punto di fissaggio più debole. Specifiche errate spesso portano a sollecitazioni localizzate sui tubi, gravi danni strutturali o guasti catastrofici durante improvvisi picchi di pressione. Una fascetta per tubi va ben oltre il semplice supporto del peso statico all'interno di una struttura. È progettato per trasferire carichi dinamici in modo sicuro, gestire movimenti termici complessi e isolare attivamente le vibrazioni tra la rete di tubazioni e la struttura primaria dell'edificio. Ignorare queste forze mette a rischio l’intero layout della struttura. Questa guida analizza i principi meccanici alla base dei moderni collari per tubi. Esploreremo i quadri di categorizzazione per specifiche strutturali precise e delineeremo solide strategie di mitigazione del rischio per i decisori e gli architetti di sistema. Alla fine, capirai esattamente come allineare le configurazioni di bloccaggio con i tuoi specifici ambienti di instradamento per garantire l'integrità strutturale a lungo termine.

Punti chiave

• Gestione dinamica del carico: i morsetti per tubi gestiscono attivamente le sollecitazioni fisiche, tra cui l'espansione termica, le variazioni di pressione idrostatica e le vibrazioni acustiche, non solo il peso morto.

• Selezione specifica per l'applicazione: la geometria del percorso determina la selezione del morsetto, richiedendo configurazioni distinte come un morsetto per tubo di sospensione per soffitti orizzontali o un morsetto per tubo montante per penetrazioni verticali nel pavimento.

• Conformità e scalabilità: l'approvvigionamento deve bilanciare i fattori di sicurezza strutturale con le variabili ambientali, tenendo conto in larga misura della resistenza alla corrosione e di rinforzi specializzati come una morsa antisismica per la conformità alla normativa.

Il ruolo funzionale di un morsetto per tubi nell'integrità del sistema

Le forze delle tubazioni non gestite causano seri problemi strutturali nel tempo. Ne conseguono l'usura prematura dei componenti, perdite dai giunti e l'annullamento della garanzia. Il morsetto funge da interfaccia critica proteggendo sia il tubo che la struttura circostante. Colma il divario tra la rete di trasporto dei fluidi e la struttura dell'edificio. Gli architetti di sistema devono comprendere come questi componenti assorbono e reindirizzano la forza.

Meccanica di trasferimento del carico (carichi permanenti e variabili)

I morsetti devono sopportare più tipi di sollecitazioni contemporaneamente. Li classifichiamo in forze statiche e dinamiche. Gestirli entrambi è fondamentale per l’affidabilità del sistema.

• Carichi permanenti: rappresentano il peso statico continuo del tubo stesso. Includono inoltre il peso del fluido all'interno, l'isolamento esterno e le eventuali valvole integrate. I morsetti trasferiscono questa forza verso il basso in travi portanti o lastre di cemento.

• Carichi dinamici: si tratta di forze dinamiche e imprevedibili. Derivano da improvvisi cambiamenti di flusso, noti come colpi d'ariete, o cambiamenti ambientali esterni. I morsetti devono resistere a questi improvvisi picchi di energia cinetica per evitare che il tubo si strappi dai suoi supporti.

Dilatazione e contrazione termica

I tubi in metallo e plastica si espandono quando riscaldati e si contraggono quando vengono raffreddati. Non si può semplicemente bloccare un tubo in posizione e ignorare la termodinamica. I progettisti devono distinguere tra i morsetti utilizzati come ancoraggi rigidi e quelli utilizzati come guide.

Gli ancoraggi rigidi si fissano saldamente all'esterno del tubo. Impediscono qualsiasi movimento negli assi X, Y e Z. Utilizziamo gli ancoraggi per forzare l'espansione termica in direzioni specifiche e pianificate. Al contrario, i morsetti guida avvolgono liberamente il tubo. Limitano il movimento laterale e verticale ma permettono al tubo di scorrere longitudinalmente. Questo movimento di scorrimento deliberato impedisce pericolose deformazioni lungo i lunghi tratti di tubo.

Isolamento acustico e dalle vibrazioni

Le pompe e i fluidi in rapido movimento generano notevoli vibrazioni meccaniche. Se non controllate, queste vibrazioni ad alta frequenza si trasferiscono direttamente nella struttura dell'edificio. Causa disturbi legati al rumore e nel tempo allenta i dispositivi di fissaggio strutturali vicini.

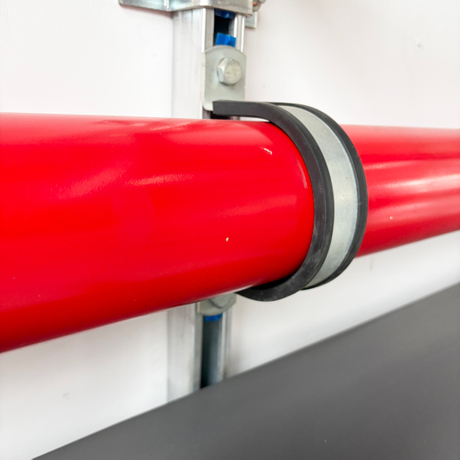

I produttori integrano rivestimenti elastomerici, come la gomma EPDM, nel corpo del morsetto. Questa gomma smorza le vibrazioni prima che raggiungano l'hardware di montaggio. Inoltre, il rivestimento in gomma funge da barriera dielettrica fondamentale. Previene la corrosione galvanica tra metalli diversi, come un tubo di rame appoggiato all'interno di un morsetto di acciaio zincato.

Allineamento delle configurazioni dei morsetti con ambienti di instradamento strutturale

La valutazione del percorso fisico determina il tuo approccio strutturale. Nessun design a morsetto singolo si adatta a ogni orientamento. Gli ingegneri devono abbinare il meccanismo meccanico del morsetto alla realtà geometrica dello spazio di installazione. La selezione della configurazione sbagliata crea punti di stress pericolosi.

1. Routing aereo orizzontale

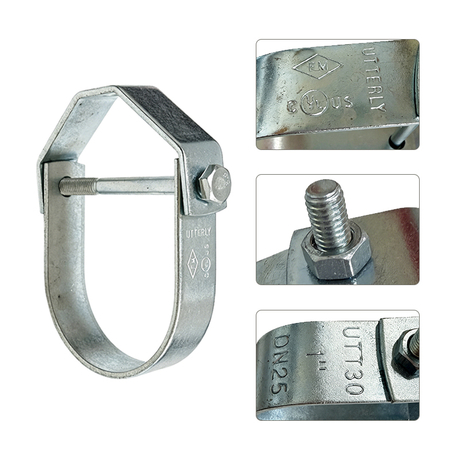

   Molte strutture gestiscono le utenze in alto rispetto al pavimento per risparmiare spazio. UN Il morsetto per tubo sospeso si adatta perfettamente a questo ambiente. Il suo meccanismo utilizza aste filettate per appendere i tubi orizzontali direttamente ai soffitti o alle travi a I strutturali. Valutiamo questa opzione come la migliore per sistemi di drenaggio alimentati a gravità o linee di servizio aeree. Tuttavia, gli ingegneri devono valutare attentamente l’effetto pendolo. Le gocce lunghe dell'asta filettata possono oscillare eccessivamente se il rinforzo laterale è assente. Questa oscillazione crea affaticamento nel punto di montaggio superiore.

2. Penetrazioni verticali del pavimento

   Gli edifici a più piani richiedono che il fluido viaggi verticalmente attraverso i piani. UN Il morsetto per tubo montante fornisce il supporto necessario per queste cadute. Il suo meccanismo afferra saldamente le tubazioni verticali. Utilizza ampie alette o orecchie di taglio che poggiano direttamente sulla penetrazione del pavimento. Questo design trasferisce l'enorme carico verticale direttamente nella pesante lastra di cemento. Nel valutare questo morsetto, il successo dipende interamente dai coefficienti di attrito e dalla resistenza al taglio strutturale. I bulloni devono essere serrati con precisione per evitare che il tubo pesante scivoli verso il basso attraverso il corpo del morsetto.

3. Instradamento multitubo parallelo

   Gli spazi industriali spesso gestiscono più tubi uno accanto all'altro. UN Il morsetto per montaggio su canale semplifica questo layout complesso. Il suo meccanismo si basa su morsetti in due pezzi progettati per bloccarsi direttamente nella struttura metallica standard, spesso chiamati canali del montante. Lo valutiamo come altamente scalabile. Consente un'installazione rapida per corse parallele. Inoltre, consente ai team di manutenzione di eseguire futuri retrofitting senza saldature pesanti e pericolose. Basta semplicemente ruotare un nuovo morsetto nel binario del canale esistente.

Criteri di prestazione per le specifiche e l'approvvigionamento

I team di procurement devono andare oltre il semplice costo unitario. Devono valutare l’affidabilità totale del ciclo di vita. Un guasto di un morsetto economico in un sistema critico provoca gravi tempi di inattività. Una specifica corretta richiede la valutazione dei materiali, dei limiti di carico e delle soglie di temperatura.

Selezione dei materiali e rischio di corrosione

È necessario valutare il materiale del morsetto rispetto all'ambiente operativo. L'acciaio al carbonio semplice funziona bene in ambienti interni asciutti. Tuttavia, arrugginisce rapidamente se esposto all'umidità. Le finiture zincate a caldo forniscono un robusto rivestimento di zinco, offrendo un'eccellente protezione per ambienti esterni o umidi standard. Per ambienti estremi, come gli impianti di lavorazione chimica o le strutture costiere esposte a spruzzi di acqua salata, l'acciaio inossidabile (gradi 304 o 316) diventa obbligatorio.

Grafico sulla selezione dei materiali e sull'ambiente operativo

Valori di carico e fattori di sicurezza

È necessario verificare rigorosamente le schede tecniche del produttore. Ogni morsetto strutturale comporta un limite di carico di lavoro dichiarato (WLL). Questo limite deve matematicamente superare il carico massimo previsto della combinazione di tubo, fluido e isolamento.

Gli ingegneri non si fermano al limite di peso esatto. Considerano i margini di sicurezza standard. A seconda delle normative edilizie locali e della criticità del sistema, i fattori di sicurezza variano generalmente da 3:1 a 5:1. Un fattore di sicurezza 5:1 significa che il morsetto viene testato per sostenere cinque volte il WLL dichiarato prima di subire un guasto meccanico. Questo buffer tiene conto dei cambiamenti dinamici inaspettati.

Tolleranze di temperatura

Le temperature interne del fluido influiscono direttamente sull'hardware di bloccaggio esterno. Assicurarsi che sia la lega metallica che eventuali rivestimenti isolanti in gomma possano resistere alla temperatura operativa massima. La gomma EPDM standard si degrada o si scioglie a temperature estremamente elevate, come quelle presenti nelle tubazioni del vapore. Per le applicazioni ad alta temperatura, gli architetti di sistema specificano inserti specializzati in fibra di vetro o rivestimenti a base di silicone che mantengono la loro integrità strutturale senza degradarsi nel tempo.

Mitigare i rischi ad alto rischio con una pinza antisismica

I morsetti a peso morto standard sono del tutto insufficienti per le zone a rischio sismico. Inoltre falliscono in ambienti industriali altamente volatili dove sono frequenti shock meccanici improvvisi. In questi scenari ad alto rischio, la conformità e la sicurezza della struttura richiedono rinforzi specializzati.

Il ruolo del tutore specializzato

Un gancio standard si limita a sostenere il tubo. UN Il morsetto antisismico agisce diversamente. È progettato specificamente per resistere alle violente oscillazioni laterali e longitudinali. Durante un evento sismico il terreno si muove indipendentemente dalla massa del tubo sospeso. Ciò genera un'immensa energia cinetica. I morsetti oscillanti bloccano rigidamente il tubo alla struttura dell'edificio ad angoli specifici. Ciò impedisce al tubo di oscillare, di urtare le strutture adiacenti e, infine, di tagliarsi in corrispondenza delle giunzioni.

Integrazione del sistema

I morsetti oscillanti non funzionano in modo isolato. Si integrano in un sistema di rinforzo sismico più ampio. Gli installatori li utilizzano insieme a montanti rigidi di rinforzo in acciaio o fermacavi per aerei per carichi pesanti. Insieme, questi componenti mantengono la traiettoria del tubo entro tolleranze progettate in modo sicuro. Assorbono le onde d'urto e distribuiscono il carico in modo sicuro nella struttura principale dell'edificio.

Verifica e conformità al codice

Non si può presumere che una staffa pesante sopravviverà a un terremoto. Gli organismi di regolamentazione richiedono prove rigorose delle prestazioni. I progettisti si trovano di fronte all'assoluta necessità di specificare i componenti con esplicite approvazioni di terze parti. Cerca componenti elencati UL o approvati FM. Queste certificazioni garantiscono che l'hardware è stato sottoposto a rigorosi test di stress fisico. Sono legalmente obbligatori per i sistemi di protezione antincendio e per la conformità generale alla normativa sismica in molte giurisdizioni globali.

Realtà di implementazione, spaziatura e manutenzione

Anche i morsetti perfettamente specificati falliscono se le ipotesi di installazione sono errate. L'ingegneria teorica deve allinearsi con le realtà di implementazione in loco. Piccoli errori durante l'installazione si moltiplicano per chilometri di tubazioni, portando ad un eventuale affaticamento strutturale.

Supporta i calcoli dell'intervallo

È necessario determinare la distanza corretta tra i morsetti. Questa distanza è nota come campata di supporto. Dipende molto dal materiale del tubo e dalla densità del fluido. I tubi rigidi in acciaio al carbonio possono colmare lunghi spazi vuoti senza piegarsi. Al contrario, i tubi flessibili in PVC o PEX richiedono morsetti posizionati molto più vicini tra loro. Una distanza errata dei morsetti porta al cedimento del tubo. Il cedimento crea punti bassi in cui si accumulano fluidi, accelerando la corrosione interna e interrompendo la dinamica del flusso. Gli installatori di solito seguono le linee guida sulla spaziatura MSS SP-58 per garantire intervalli corretti.

Precisione della coppia

Il fissaggio di un morsetto richiede l'applicazione esatta della coppia. Affidarsi al 'sentire' provoca gravi problemi. Esiste il rischio evidente di un serraggio eccessivo. L'applicazione di una coppia eccessiva provoca la deformazione della parete del tubo, in particolare nelle linee in rame o plastica più morbide. Inoltre frantuma l'isolamento esterno, distruggendone le proprietà termiche. Al contrario, stringere troppo l’hardware è altrettanto pericoloso. I bulloni allentati portano allo slittamento. Il tubo vibra liberamente all'interno del corpo del morsetto, provocando una rapida usura per attrito e un'eventuale rottura.

Matrice per la risoluzione dei problemi di installazione

Protocolli di ispezione

Le installazioni richiedono un'attenzione costante. I gestori delle strutture devono stabilire rigorose routine di manutenzione. Nel corso del tempo, le vibrazioni dell'edificio causano l'arretramento degli elementi di fissaggio, per cui i dadi si svitano lentamente. Le squadre di manutenzione devono verificare questo allentamento durante le pulizie annuali. Devono inoltre ispezionare i rivestimenti elastomerici per verificare la putrefazione o il degrado secco. Infine, i team devono cercare segni di affaticamento strutturale, come microfessurazioni nel calcestruzzo, nei punti di ancoraggio ad alta sollecitazione.

Conclusione

La messa in sicurezza di una rete di tubazioni richiede un'attenzione rigorosa alle forze fisiche e alla geometria spaziale. Basa le tue decisioni finali sugli appalti su una rigorosa matrice di valutazione. Questa matrice deve tenere conto dei carichi operativi massimi, delle condizioni ambientali difficili, del percorso spaziale specifico e dei requisiti di conformità normativa regionale. La selezione dell'hardware basata esclusivamente sul prezzo di acquisto iniziale comporta guasti catastrofici del sistema in futuro.

Adottare misure proattive per garantire la sicurezza della struttura. Innanzitutto, consulta gli ingegneri strutturali autorizzati per eseguire calcoli di carico personalizzati per qualsiasi infrastruttura critica. In secondo luogo, richiedere sempre pacchetti di presentazione dettagliati al produttore per verificare i margini di sicurezza. Infine, integra nel tuo software oggetti 3D BIM (Building Information Modeling) accurati dei morsetti scelti. Questo passaggio convalida il rilevamento dell'idoneità fisica e delle interferenze all'interno del modello di struttura più ampio prima ancora che la costruzione abbia inizio.

Domande frequenti

D: Come si determina la dimensione corretta di una fascetta stringitubo?

R: Il dimensionamento si basa sul diametro esterno (OD) reale del tubo, tenendo rigorosamente conto dell'eventuale isolamento esterno. La dimensione nominale standard del tubo (NPS) può essere fuorviante. È necessario fare un riferimento incrociato all'NPS con le dimensioni esatte del diametro esterno fornite dal produttore per garantire un adattamento sicuro e senza spazi.

D: È possibile utilizzare fascette stringitubo standard su tubi isolati?

R: Il bloccaggio diretto inevitabilmente schiaccia l'isolamento standard. Questo crea dannosi ponti termici e problemi di condensa localizzata. I tubi isolati richiedono blocchi isolanti portanti dedicati (spesso chiamati inserti) o fascette sovradimensionate dotate di scudi termici rigidi integrati per proteggere la schiuma.

D: Qual è la differenza tra un morsetto di guida e un morsetto di ancoraggio?

R: Un'ancora limita il movimento in tutte e tre le dimensioni (X, Y, Z). Reindirizza forzatamente l'espansione termica in altre parti del sistema. Un morsetto di guida limita il movimento laterale e verticale per evitare oscillazioni, ma consente liberamente al tubo di scorrere longitudinalmente lungo il suo asse al variare della temperatura.
