Ein Rohrhalterungssystem ist nur so zuverlässig wie sein schwächster Befestigungspunkt. Falsche Spezifikationen führen oft zu örtlicher Rohrspannung, schweren strukturellen Schäden oder katastrophalen Ausfällen bei plötzlichen Druckstößen. Eine Rohrschelle trägt weit mehr als nur das statische Gewicht innerhalb einer Anlage. Es wurde entwickelt, um dynamische Lasten sicher zu übertragen, komplexe thermische Bewegungen zu bewältigen und Vibrationen zwischen dem Rohrleitungsnetz und der primären Gebäudestruktur aktiv zu isolieren. Das Ignorieren dieser Kräfte gefährdet Ihr gesamtes Anlagenlayout. In diesem Leitfaden werden die grundlegenden mechanischen Prinzipien moderner Rohrschellen erläutert. Wir werden Kategorisierungsrahmen für präzise Strukturspezifikationen untersuchen und robuste Risikominderungsstrategien für Entscheidungsträger und Systemarchitekten skizzieren. Am Ende werden Sie genau verstehen, wie Sie die Klemmkonfigurationen an Ihre spezifischen Routing-Umgebungen anpassen, um eine langfristige strukturelle Integrität sicherzustellen.
Dynamisches Lastmanagement: Rohrschellen bewältigen aktiv physikalische Belastungen, einschließlich Wärmeausdehnung, hydrostatische Druckänderungen und akustische Vibrationen, nicht nur Eigengewicht.
Anwendungsspezifische Auswahl: Die Routing-Geometrie bestimmt die Auswahl der Klemme und erfordert unterschiedliche Konfigurationen wie eine Aufhängerohrklemme für horizontale Decken oder eine Steigrohrklemme für vertikale Bodendurchdringungen.
Konformität und Skalierbarkeit: Bei der Beschaffung müssen strukturelle Sicherheitsfaktoren mit Umgebungsvariablen in Einklang gebracht werden, wobei die Korrosionsbeständigkeit und spezielle Aussteifungen wie eine seismische Schwingungsklemme zur Einhaltung der Vorschriften stark berücksichtigt werden müssen.
Unkontrollierte Leitungskräfte führen im Laufe der Zeit zu schwerwiegenden strukturellen Problemen. Sie führen zu vorzeitigem Komponentenverschleiß, undichten Verbindungen und zum Erlöschen der Garantie. Die Schelle dient als kritische Schnittstelle zum Schutz des Rohrs und der umgebenden Struktur. Es überbrückt die Lücke zwischen dem Flüssigkeitstransportnetz und dem Gebäuderahmen. Systemarchitekten müssen verstehen, wie diese Komponenten Kräfte absorbieren und umleiten.
Klemmen müssen mehreren Belastungen gleichzeitig standhalten. Wir unterteilen diese in statische und dynamische Kräfte. Die Verwaltung beider Faktoren ist für die Systemzuverlässigkeit von entscheidender Bedeutung.
Eigenlasten: Diese stellen das kontinuierliche, statische Gewicht des Rohrs selbst dar. Dazu gehören auch das Gewicht der Flüssigkeit im Inneren, die äußere Isolierung und etwaige integrierte Ventile. Klemmen übertragen diese nach unten gerichtete Kraft auf tragende Balken oder Betonplatten.
Nutzlasten: Hierbei handelt es sich um unvorhersehbare, dynamische Kräfte. Sie entstehen durch plötzliche Strömungsänderungen, sogenannte Wasserschläge, oder äußere Umweltveränderungen. Schellen müssen diesen plötzlichen Spitzen der kinetischen Energie standhalten, um zu verhindern, dass das Rohr aus seinen Halterungen reißt.
Metall- und Kunststoffrohre dehnen sich bei Erwärmung aus und ziehen sich bei Abkühlung zusammen. Man kann ein Rohr nicht einfach fixieren und dabei die Thermodynamik ignorieren. Planer müssen zwischen Schellen als starre Verankerung und Schellen als Führung unterscheiden.
Starre Anker klemmen fest an der Rohraußenseite fest. Sie verhindern jegliche Bewegung in der X-, Y- und Z-Achse. Mit Ankern erzwingen wir die Wärmeausdehnung in bestimmte, geplante Richtungen. Umgekehrt legen sich Führungsschellen locker um das Rohr. Sie schränken die seitliche und vertikale Bewegung ein, ermöglichen jedoch ein Längsgleiten des Rohrs. Diese gezielte Gleitbewegung verhindert gefährliche Knicke bei langen Rohrstrecken.
Pumpen und sich schnell bewegende Flüssigkeiten erzeugen erhebliche mechanische Vibrationen. Wenn keine Kontrolle erfolgt, überträgt sich diese hochfrequente Schwingung direkt auf die Gebäudestruktur. Es verursacht Lärmbelästigungen und lockert mit der Zeit nahegelegene strukturelle Befestigungselemente.
Hersteller integrieren Elastomerauskleidungen, beispielsweise EPDM-Gummi, in den Klemmkörper. Dieses Gummi dämpft die Vibrationen, bevor sie die Montageteile erreichen. Darüber hinaus fungiert die Gummiauskleidung als entscheidende dielektrische Barriere. Es verhindert galvanische Korrosion zwischen unterschiedlichen Metallen, beispielsweise einem Kupferrohr, das in einer verzinkten Stahlschelle ruht.
Die Bewertung der physischen Streckenführung bestimmt Ihren strukturellen Ansatz. Kein einzelnes Klemmendesign passt in jede Ausrichtung. Ingenieure müssen den mechanischen Mechanismus der Klemme an die geometrische Realität des Einbauraums anpassen. Durch die Wahl der falschen Konfiguration entstehen gefährliche Belastungspunkte.
Horizontales Overhead-Routing
In vielen Einrichtungen sind die Versorgungsleitungen hoch über dem Boden verlegt, um Platz zu sparen. A Die Aufhängungsrohrschelle passt perfekt zu dieser Umgebung. Sein Mechanismus nutzt Gewindestangen, um horizontale Rohrstrecken direkt an Decken oder strukturellen I-Trägern aufzuhängen. Wir bewerten diese Option als die beste für Schwerkraftentwässerungssysteme oder Freileitungen. Allerdings müssen Ingenieure den Pendeleffekt sorgfältig bewerten. Lange Gewindestangentropfen können bei fehlender seitlicher Abstützung übermäßig schwanken. Dieses Schwanken führt zu Ermüdungserscheinungen am oberen Befestigungspunkt.
Vertikale Bodendurchdringungen
In mehrstöckigen Gebäuden muss Flüssigkeit vertikal durch die Böden fließen. A Die Steigrohrklemme bietet den nötigen Halt für diese Tropfen. Sein Mechanismus hält vertikale Rohrleitungen fest. Dabei werden breite Schernasen oder Ohren verwendet, die direkt auf der Bodendurchdringung aufliegen. Durch diese Konstruktion wird die massive Vertikallast direkt in die schwere Betonplatte übertragen. Bei der Bewertung dieser Klemme hängt der Erfolg ausschließlich von den Reibungskoeffizienten und der strukturellen Scherfestigkeit ab. Die Schrauben müssen präzise angezogen werden, um zu verhindern, dass das schwere Rohr durch den Schellenkörper nach unten rutscht.
Paralleles Multi-Pipe-Routing

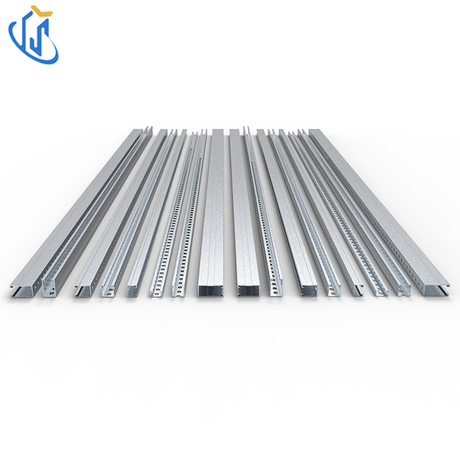

In Industrieräumen werden häufig mehrere Rohre nebeneinander verlegt. A Die Kanalmontageklemme vereinfacht dieses komplexe Layout. Sein Mechanismus basiert auf zweiteiligen Klemmen, die so konzipiert sind, dass sie direkt in Standard-Metallrahmen einrasten, die oft als Strebenkanäle bezeichnet werden. Wir bewerten dies als hoch skalierbar. Es ermöglicht eine schnelle Installation für Parallelläufe. Darüber hinaus können Wartungsteams künftige Nachrüstungen ohne schwere, gefährliche Schweißarbeiten durchführen. Sie drehen einfach eine neue Klemme in die vorhandene Kanalschiene.
Beschaffungsteams müssen über die bloßen Stückkosten hinausgehen. Sie müssen die Gesamtlebenszykluszuverlässigkeit bewerten. Der Ausfall einer billigen Klemme in einem kritischen System führt zu erheblichen Ausfallzeiten. Für eine ordnungsgemäße Spezifikation müssen Materialien, Belastungsgrenzen und Temperaturschwellen bewertet werden.
Sie müssen das Klemmenmaterial anhand der Betriebsumgebung bewerten. Normaler Kohlenstoffstahl eignet sich gut für trockene Innenräume. Allerdings rostet es schnell, wenn es Feuchtigkeit ausgesetzt wird. Feuerverzinkte Oberflächen sorgen für eine robuste Zinkbeschichtung und bieten hervorragenden Schutz für normale Außen- oder Feuchtumgebungen. Für extreme Umgebungen wie chemische Verarbeitungsanlagen oder Küstenanlagen, die Salzwasser ausgesetzt sind, ist Edelstahl (Qualität 304 oder 316) obligatorisch.
Diagramm „Materialauswahl vs. Betriebsumgebung“.
Materialtyp |
Korrosionsbeständigkeit |
Ideale Betriebsumgebung |
Häufige Risikofaktoren |
|---|---|---|---|
Standard-Kohlenstoffstahl |
Niedrig |
Klimatisierte Innenräume |
Schnelle Oxidation bei hoher Luftfeuchtigkeit |
Feuerverzinkt |
Mittelhoch |
Außenbereich, Parkhäuser, Industrie |
Abbau der Zinkschicht über Jahrzehnte |
Edelstahl (304/316) |
Sehr hoch |
Küsten-, Chemie- und Sanitärlebensmittelqualität |
Festfressen von Gewindebefestigungen während der Installation |
Sie müssen die technischen Datenblätter der Hersteller sorgfältig überprüfen. Jede Strukturklemme weist eine angegebene Arbeitslastgrenze (WLL) auf. Dieser Grenzwert muss rechnerisch die maximal zu erwartende Belastung von Rohr, Flüssigkeit und Isolierung zusammen überschreiten.
Ingenieure beschränken sich nicht auf die genaue Gewichtsgrenze. Sie berücksichtigen Standard-Sicherheitsmargen. Abhängig von den örtlichen Bauvorschriften und der Kritikalität des Systems liegen die Sicherheitsfaktoren typischerweise zwischen 3:1 und 5:1. Ein Sicherheitsfaktor von 5:1 bedeutet, dass die Klemme getestet wurde, um das Fünffache der angegebenen Tragfähigkeit zu halten, bevor es zu einem mechanischen Versagen kommt. Dieser Puffer berücksichtigt unerwartete dynamische Verschiebungen.
Die internen Flüssigkeitstemperaturen wirken sich direkt auf die externen Klemmteile aus. Stellen Sie sicher, dass sowohl die Metalllegierung als auch alle isolierenden Gummiauskleidungen der maximalen Betriebstemperatur standhalten. Standard-EPDM-Gummi zersetzt sich oder schmilzt bei extrem hohen Temperaturen, wie sie beispielsweise in Dampfleitungen vorkommen. Für Hochtemperaturanwendungen spezifizieren Systemarchitekten spezielle Glasfasereinsätze oder silikonbasierte Auskleidungen, die ihre strukturelle Integrität beibehalten, ohne sich im Laufe der Zeit zu verschlechtern.
Für erdbebengefährdete Gebiete sind herkömmliche Eigengewichtsklemmen völlig unzureichend. Sie versagen auch in stark volatilen Industrieumgebungen, in denen es häufig zu plötzlichen mechanischen Erschütterungen kommt. In diesen hochriskanten Szenarien erfordern Compliance und Anlagensicherheit spezielle Maßnahmen.
Ein Standardaufhänger hält das Rohr lediglich hoch. A Die seismische Schwankungsklemme verhält sich anders. Es wurde speziell entwickelt, um starken seitlichen und longitudinalen Schwankungen standzuhalten. Bei einem seismischen Ereignis bewegt sich der Boden unabhängig von der schwebenden Rohrmasse. Dadurch entsteht eine immense kinetische Energie. Schwenkschellen befestigen das Rohr in bestimmten Winkeln fest an der Gebäudestruktur. Dadurch wird verhindert, dass das Rohr schwingt, auf angrenzende Strukturen stößt und letztendlich an den Verbindungsstellen abschert.
Sway-Klemmen funktionieren nicht isoliert. Sie integrieren sich in ein umfassenderes seismisches Aussteifungssystem. Installateure verwenden sie neben starren Stahlverstrebungen oder hochbelastbaren Kabelhalterungen für Flugzeuge. Zusammen halten diese Komponenten die Rohrbahn innerhalb sicherer Toleranzen. Sie absorbieren die Stoßwellen und verteilen die Last sicher in den primären Gebäuderahmen.
Man kann nicht davon ausgehen, dass eine schwere Halterung ein Erdbeben übersteht. Aufsichtsbehörden verlangen strenge Leistungsnachweise. Planer stehen vor der zwingenden Notwendigkeit, Bauteile mit expliziten Drittfreigaben zu spezifizieren. Suchen Sie nach Komponenten, die UL-gelistet oder FM-zugelassen sind. Diese Zertifizierungen garantieren, dass die Hardware strengen physischen Belastungstests unterzogen wurde. Sie sind in vielen Ländern weltweit für Brandschutzsysteme und die Einhaltung allgemeiner seismischer Vorschriften gesetzlich vorgeschrieben.
Selbst perfekt spezifizierte Klemmen versagen, wenn die Installationsannahmen fehlerhaft sind. Das theoretische Engineering muss mit der Realität der Umsetzung vor Ort übereinstimmen. Kleine Fehler bei der Installation vervielfachen sich über viele Kilometer hinweg und führen schließlich zu struktureller Ermüdung.
Sie müssen den richtigen Abstand zwischen den Klemmen ermitteln. Dieser Abstand wird als Stützweite bezeichnet. Es hängt stark vom Rohrmaterial und der Flüssigkeitsdichte ab. Starre Kohlenstoffstahlrohre können lange Lücken überbrücken, ohne durchzuhängen. Im Gegensatz dazu müssen bei flexiblen PVC- oder PEX-Schläuchen die Klemmen viel näher beieinander platziert werden. Ein falscher Abstand der Schellen führt zum Durchhängen der Rohre. Durch das Durchhängen entstehen Tiefpunkte, an denen sich Flüssigkeit ansammelt, was die innere Korrosion beschleunigt und die Strömungsdynamik stört. Installateure befolgen in der Regel die Abstandsrichtlinien von MSS SP-58, um die richtigen Abstände sicherzustellen.
Das Befestigen einer Schelle erfordert eine exakte Anwendung des Drehmoments. Sich auf das „Gefühl“ zu verlassen, verursacht schwerwiegende Probleme. Es besteht eindeutig die Gefahr einer Überdrehung. Das Aufbringen eines zu hohen Drehmoments führt zu einer Verformung der Rohrwand, insbesondere bei weicheren Kupfer- oder Kunststoffleitungen. Außerdem zerstört es die äußere Isolierung und zerstört deren thermische Eigenschaften. Umgekehrt ist es ebenso gefährlich, die Hardware nicht zu fest anzuziehen. Lockere Schrauben führen zum Durchrutschen. Das Rohr vibriert locker im Klemmenkörper, was zu schnellem Reibungsverschleiß und schließlich zum Bruch führt.
Matrix zur Fehlerbehebung bei der Installation
Beobachtetes Problem |
Wahrscheinliche Ursache |
Korrekturmaßnahme |
|---|---|---|
Rohr gleitet durch vertikale Stütze |
Unzureichendes Drehmoment oder geringe Reibung |
Drehmoment gemäß Spezifikation anwenden; Verwenden Sie Reibband oder schwerere Scherklötze. |
Quietsch- oder Schleifgeräusche |
Wärmeausdehnungsbindung an der Klemme |
Wechseln Sie von einem starren Anker zu einem gleitenden Führungsklemmendesign. |
Isolierung aus zerkleinertem Schaumstoff |
Direkte Klemmung über weicher Isolierung |
Installieren Sie vor dem Klemmen starre Isolationsschirmblöcke. |
Schneller Rost an den Befestigungsschrauben |
Falsche Materialangabe |
Ersetzen Sie Schrauben aus Kohlenstoffstahl durch feuerverzinkte oder 316er Edelstahlschrauben. |
Installationen erfordern ständige Aufmerksamkeit. Facility Manager müssen strenge Wartungsroutinen festlegen. Im Laufe der Zeit führen Gebäudevibrationen dazu, dass sich die Befestigungselemente lösen und sich die Muttern langsam lösen. Wartungsteams müssen diese Lockerung bei jährlichen Reinigungen überprüfen. Sie müssen auch Elastomerauskleidungen auf Trockenfäule oder Zersetzung prüfen. Schließlich müssen die Teams an stark beanspruchten Verankerungspunkten nach Anzeichen struktureller Ermüdung suchen, wie z. B. Mikrorissen im Beton.
Die Sicherung eines Rohrleitungsnetzes erfordert eine strenge Berücksichtigung physikalischer Kräfte und räumlicher Geometrie. Basieren Sie Ihre endgültigen Beschaffungsentscheidungen auf einer strengen Bewertungsmatrix. Diese Matrix muss maximale Betriebslasten, raue Umgebungsbedingungen, spezifische räumliche Routenführung und regionale regulatorische Compliance-Anforderungen berücksichtigen. Die Auswahl der Hardware ausschließlich auf der Grundlage des ursprünglichen Kaufpreises führt später zu katastrophalen Systemausfällen.
Ergreifen Sie proaktive Maßnahmen, um die Sicherheit Ihrer Anlage zu gewährleisten. Konsultieren Sie zunächst lizenzierte Bauingenieure, um individuelle Lastberechnungen für jede kritische Infrastruktur durchzuführen. Zweitens fordern Sie immer detaillierte Herstellerunterlagen an, um die Sicherheitsmargen zu überprüfen. Integrieren Sie abschließend präzise 3D-BIM-Objekte (Building Information Modeling) Ihrer gewählten Klemmen in Ihre Software. Dieser Schritt validiert die physische Passung und Kollisionserkennung innerhalb des umfassenderen Anlagenmodells, bevor mit dem Bau überhaupt begonnen wird.
A: Die Dimensionierung basiert auf dem tatsächlichen Außendurchmesser (OD) des Rohrs und berücksichtigt strikt die äußere Isolierung. Die Angabe der Standard-Rohrnenngröße (NPS) kann irreführend sein. Sie müssen den NPS mit den genauen Außendurchmessern des Herstellers vergleichen, um einen sicheren, spaltfreien Sitz zu gewährleisten.
A: Durch direktes Klemmen wird die Standardisolierung unweigerlich beschädigt. Dadurch entstehen schädliche Wärmebrücken und örtliche Kondensationsprobleme. Isolierte Rohre erfordern spezielle tragende Isolierblöcke (oft als Einsätze bezeichnet) oder übergroße Klemmen, die zum Schutz des Schaums mit integrierten starren Wärmeabschirmungen ausgestattet sind.
A: Ein Anker schränkt die Bewegung in allen drei Dimensionen (X, Y, Z) ein. Es leitet die Wärmeausdehnung zwangsweise an eine andere Stelle im System um. Eine Führungsklemme schränkt die seitliche und vertikale Bewegung ein, um Schwankungen zu verhindern, ermöglicht jedoch, dass das Rohr bei Temperaturänderungen frei in Längsrichtung entlang seiner Achse gleiten kann.
