Jak fungují potrubní svorky v potrubních nosných systémech?

Nosný systém potrubí je pouze tak spolehlivý, jak spolehlivý je jeho nejslabší upevňovací bod. Nesprávná specifikace často vede k lokalizovanému napětí potrubí, vážnému poškození konstrukce nebo katastrofálnímu selhání během náhlých tlakových rázů. Trubková svorka daleko přesahuje pouhé nesení statické hmotnosti v rámci zařízení. Je navržen tak, aby bezpečně přenášel dynamická zatížení, zvládal složité tepelné pohyby a aktivně izoloval vibrace mezi potrubní sítí a primární konstrukcí budovy. Ignorování těchto sil ohrožuje celé uspořádání vašeho zařízení. Tato příručka rozebírá základní mechanické principy moderních objímek potrubí. Prozkoumáme kategorizační rámce pro přesnou strukturální specifikaci a nastíníme robustní strategie zmírňování rizik pro osoby s rozhodovací pravomocí a systémové architekty. Na konci budete přesně rozumět tomu, jak sladit upínací konfigurace s vašimi specifickými prostředími frézování, abyste zajistili dlouhodobou strukturální integritu.

Klíčové věci

• Dynamické řízení zatížení: Trubkové objímky aktivně zvládají fyzické namáhání, včetně tepelné roztažnosti, změn hydrostatického tlaku a akustických vibrací, nejen vlastní hmotnosti.

• Výběr specifický pro aplikaci: Geometrie trasování určuje výběr svorky, která vyžaduje odlišné konfigurace, jako je svorka závěsné trubky pro horizontální stropy nebo svorka stoupací trubky pro vertikální prostupy podlahou.

• Shoda a škálovatelnost: Pořízení musí vyvážit konstrukční bezpečnostní faktory s proměnnými prostředí, přičemž musí výrazně zohledňovat odolnost proti korozi a specializované vyztužení, jako je seismická výkyvná svorka, aby se vyhovělo předpisům.

Funkční role objímky na potrubí v integritě systému

Neřízené síly v potrubí způsobují v průběhu času vážné strukturální problémy. Vedou k předčasnému opotřebení součástí, netěsnostem spojů a ztrátě záruky. Svorka slouží jako kritické rozhraní chránící jak potrubí, tak i okolní konstrukci. Přemosťuje mezeru mezi sítí pro dopravu tekutiny a rámem budovy. Systémoví architekti musí pochopit, jak tyto komponenty absorbují a přesměrovávají sílu.

Mechanika přenosu zatížení (mrtvé vs. živé zatížení)

Svorky musí nést více druhů namáhání současně. Dělíme je na statické a dynamické síly. Správa obou je zásadní pro spolehlivost systému.

• Mrtvá zatížení: Představují spojitou, statickou hmotnost samotné trubky. Zahrnují také hmotnost tekutiny uvnitř, vnější izolaci a případné integrované ventily. Svorky přenášejí tuto dolů působící sílu do nosných trámů nebo betonových desek.

• Užitná zatížení: Jedná se o nepředvídatelné dynamické síly. Vznikají náhlými změnami proudění, známými jako vodní ráz, nebo vnějšími změnami prostředí. Svorky musí odolávat těmto náhlým skokům kinetické energie, aby se zabránilo odtržení trubky od jejích úchytů.

Tepelná expanze a kontrakce

Kovové a plastové trubky se při zahřívání roztahují a při ochlazení smršťují. Nemůžete jednoduše uzamknout potrubí na místě a ignorovat termodynamiku. Projektanti musí rozlišovat mezi svorkami používanými jako tuhé kotvy a svorkami používanými jako vodítka.

Pevné kotvy se pevně upnou na vnější stranu trubky. Zabraňují veškerému pohybu v osách X, Y a Z. Kotvy používáme k vynucení tepelné roztažnosti do konkrétních plánovaných směrů. Naopak vodicí svorky se volně ovíjejí kolem trubky. Omezují boční a vertikální pohyb, ale umožňují podélný posuv trubky. Tento záměrný posuvný pohyb zabraňuje nebezpečnému vybočení podél dlouhých potrubí.

Akustická a vibrační izolace

Čerpadla a rychle se pohybující kapaliny vytvářejí značné mechanické vibrace. Pokud není zaškrtnuto, přenáší se tyto vysokofrekvenční vibrace přímo do konstrukce budovy. Způsobuje stížnosti na hluk a v průběhu času uvolňuje blízké konstrukční upevňovací prvky.

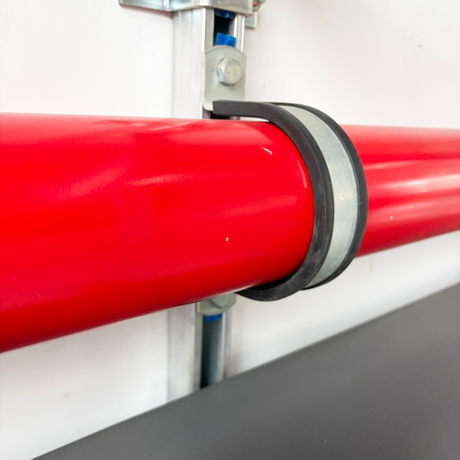

Výrobci integrují elastomerní obložení, jako je pryž EPDM, do těla svorky. Tato pryž tlumí vibrace dříve, než se dostane k montážnímu materiálu. Kromě toho pryžové obložení působí jako rozhodující dielektrická bariéra. Zabraňuje galvanické korozi mezi různými kovy, jako je měděná trubka spočívající uvnitř pozinkované ocelové svorky.

Zarovnání konfigurací svorek s prostředím strukturálního směrování

Vyhodnocení fyzického směrování určuje váš strukturální přístup. Žádný design jedné svorky nevyhovuje každé orientaci. Technici musí přizpůsobit mechanický mechanismus svorky geometrické realitě instalačního prostoru. Výběr nesprávné konfigurace vytváří nebezpečné napěťové body.

1. Horizontální horní směrování

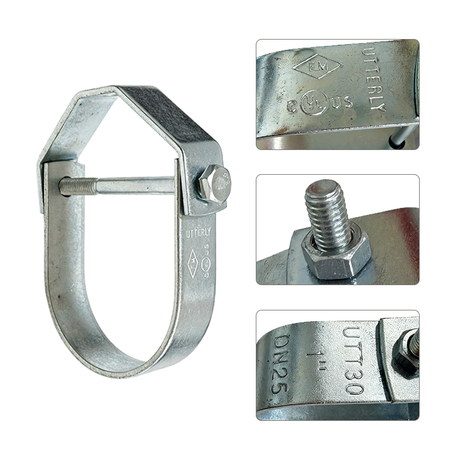

   Mnoho zařízení vede inženýrské sítě vysoko nad podlahou, aby se ušetřilo místo. A Svorka na závěsné potrubí se dokonale hodí do tohoto prostředí. Jeho mechanismus využívá závitové tyče k zavěšení vodorovných potrubí přímo ze stropů nebo konstrukčních I-nosníků. Tuto možnost hodnotíme jako nejlepší pro samospádové odvodňovací systémy nebo nadzemní vedení. Inženýři však musí kyvadlový efekt pečlivě vyhodnotit. Dlouhé kapky závitové tyče se mohou nadměrně kývat, pokud chybí boční výztuha. Toto kývání způsobuje únavu v horním montážním bodě.

2. Vertikální podlahové penetrace

   Vícepatrové budovy vyžadují, aby tekutina procházela svisle podlahami. A Svorka stoupací trubky poskytuje nezbytnou podporu pro tyto kapky. Jeho mechanismus pevně svírá vertikální potrubí. Využívá široké střižné očka nebo uši, které spočívají přímo na prostupu podlahy. Tato konstrukce přenáší masivní vertikální zatížení přímo do těžké betonové desky. Při hodnocení této svorky závisí úspěch výhradně na koeficientech tření a strukturální pevnosti ve smyku. Šrouby musí být utaženy přesně, aby se zabránilo sklouznutí těžké trubky dolů skrz tělo svorky.

3. Paralelní vedení více trubek

   Průmyslové prostory často vedou více potrubí vedle sebe. A Channel Mount Clamp zjednodušuje toto složité uspořádání. Jeho mechanismus se opírá o dvoudílné svorky navržené tak, aby se zamykaly přímo do standardního kovového rámu, často nazývaného vzpěrné kanály. Hodnotíme to jako vysoce škálovatelné. Umožňuje rychlou instalaci pro paralelní běhy. Kromě toho umožňuje týmům údržby provádět budoucí dodatečné vybavení bez těžkého a nebezpečného svařování. Jednoduše zašroubujete novou svorku do stávající drážky.

Výkonnostní kritéria pro specifikaci a pořízení

Nákupní týmy se musí posunout nad rámec jednoduchých jednotkových nákladů. Musí vyhodnotit celkovou spolehlivost životního cyklu. Selhání levné svorky v kritickém systému způsobuje vážné prostoje. Správná specifikace vyžaduje posouzení materiálů, limitů zatížení a teplotních prahů.

Výběr materiálu a riziko koroze

Musíte posoudit materiál svorky vzhledem k provoznímu prostředí. Obyčejná uhlíková ocel funguje dobře v suchém vnitřním prostředí. Při vystavení vlhkosti však rychle rezaví. Žárově pozinkované povrchy poskytují robustní zinkový povlak, který nabízí vynikající ochranu pro standardní venkovní nebo vlhké prostředí. Pro extrémní prostředí, jako jsou chemické zpracovatelské závody nebo pobřežní zařízení čelící postřiku slanou vodou, se nerezová ocel (třídy 304 nebo 316) stává povinnou.

Tabulka výběru materiálu vs. provozní prostředí

Nosnost a bezpečnostní faktory

Musíte přísně ověřit technické listy výrobce. Každá konstrukční svorka nese stanovený limit pracovního zatížení (WLL). Tento limit musí matematicky překročit maximální očekávané zatížení potrubí, kapaliny a izolace dohromady.

Inženýři se nezastaví na přesném váhovém limitu. Zohledňují standardní bezpečnostní rezervy. V závislosti na místních stavebních předpisech a kritičnosti systému se bezpečnostní faktory obvykle pohybují od 3:1 do 5:1. Bezpečnostní faktor 5:1 znamená, že svorka je testována tak, aby udržela pětinásobek uvedené WLL, než dojde k mechanickému selhání. Tato vyrovnávací paměť zohledňuje neočekávané dynamické posuny.

Teplotní tolerance

Vnitřní teploty kapaliny přímo ovlivňují vnější upínací hardware. Zajistěte, aby jak kovová slitina, tak všechny izolační pryžové vložky vydržely maximální provozní teplotu. Standardní pryž EPDM degraduje nebo taje při extrémně vysokých teplotách, jako jsou teploty v parním potrubí. Pro aplikace s vysokou teplotou specifikují systémoví architekti specializované vložky ze skelných vláken nebo vložky na bázi silikonu, které si zachovávají svou strukturální integritu, aniž by časem degradovaly.

Zmírnění vysokých rizik pomocí seismické sklopné svorky

Standardní svorky s vlastní hmotností jsou pro zóny náchylné k zemětřesení zcela nedostatečné. Selhávají také ve vysoce těkavých průmyslových prostředích, kde jsou časté náhlé mechanické otřesy. V těchto vysoce sázkových scénářích vyžaduje dodržování předpisů a zabezpečení zařízení specializované vyztužení.

Role specializované výztuhy

Standardní závěs pouze drží trubku nahoře. A Seismic Sway Clamp funguje jinak. Je navržen speciálně tak, aby odolal prudkému bočnímu a podélnému houpání. Během seismické události se země pohybuje nezávisle na hmotě zavěšeného potrubí. To vytváří obrovskou kinetickou energii. Výkyvné svorky pevně zafixují trubku ke konstrukci budovy v určitých úhlech. To zabraňuje kývání trubky, dopadu na sousední konstrukce a nakonec střihu ve spojích.

Systémová integrace

Výkyvné svorky nefungují izolovaně. Integrují se do širšího systému seismického ztužení. Instalační firmy je používají spolu s pevnými ocelovými výztuhami nebo odolnými kabelovými zábranami pro letadla. Společně tyto komponenty udržují trajektorii potrubí v bezpečných tolerancích. Pohlcují rázové vlny a bezpečně rozkládají zatížení do primárního rámu budovy.

Ověřování a dodržování kodexu

Nemůžete předpokládat, že těžký držák přežije zemětřesení. Regulační orgány vyžadují přísný doklad o výkonu. Plánovači čelí absolutní nutnosti specifikovat komponenty s výslovným schválením třetích stran. Hledejte součásti, které jsou uvedeny v seznamu UL nebo jsou schválené FM. Tyto certifikace zaručují, že hardware prošel přísným fyzickým zátěžovým testováním. Jsou ze zákona povinné pro systémy požární ochrany a obecné seismické předpisy v mnoha globálních jurisdikcích.

Realita implementace, rozmístění a údržba

I dokonale specifikované svorky selžou, pokud jsou instalační předpoklady chybné. Teoretické inženýrství musí být v souladu s realitou na místě. Malé chyby během instalace se množí na kilometrech potrubí, což vede k případné únavě konstrukce.

Podpora výpočtů rozpětí

Musíte určit správnou vzdálenost mezi svorkami. Tato vzdálenost je známá jako rozpětí podpory. Velmi závisí na materiálu potrubí a hustotě kapaliny. Pevné trubky z uhlíkové oceli mohou překlenout dlouhé mezery bez poklesu. Naopak flexibilní PVC nebo PEX hadice vyžadují svorky umístěné mnohem blíže k sobě. Nesprávné rozmístění svorek vede k průvěsu potrubí. Prověšení vytváří nízké body, kde se shromažďuje kapalina, což urychluje vnitřní korozi a narušuje dynamiku proudění. Montéři obvykle dodržují pokyny pro rozestupy MSS SP-58, aby zajistili správné intervaly.

Přesnost točivého momentu

Upevnění svorky vyžaduje přesné použití krouticího momentu. Spoléhat se na 'pocit' způsobuje vážné problémy. Existuje zřetelné riziko nadměrného utažení. Použití příliš velkého krouticího momentu způsobuje deformaci stěny potrubí, zejména u měkčích měděných nebo plastových vedení. Drtí také vnější izolaci a ničí její tepelné vlastnosti. Naopak nedostatečné utažení hardwaru je stejně nebezpečné. Uvolněné šrouby vedou ke sklouznutí. Trubka volně vibruje v těle svorky, což způsobuje rychlé opotřebení třením a případné prasknutí.

Matice pro odstraňování problémů s instalací

Inspekční protokoly

Instalace vyžadují neustálou pozornost. Správci budov musí zavést přísné postupy údržby. V průběhu času vibrace budovy způsobí utažení upevňovacích prvků, kde se matice pomalu samy odšroubují. Údržbářské týmy musí kontrolovat toto uvolnění během každoročních prohlídek. Musí také zkontrolovat elastomerové vložky, zda nevykazují suchou hnilobu nebo degradaci. A konečně, týmy musí hledat známky strukturální únavy, jako jsou mikrotrhlinky v betonu, ve vysoce namáhaných kotevních bodech.

Závěr

Zabezpečení potrubní sítě vyžaduje přísnou pozornost věnovanou fyzikálním silám a prostorové geometrii. Založte svá konečná rozhodnutí o nákupu na přísné hodnotící matici. Tato matice musí zohledňovat maximální provozní zatížení, drsné podmínky prostředí, specifické prostorové směrování a požadavky na dodržování regionálních předpisů. Výběr hardwaru pouze na základě počáteční kupní ceny vede ke katastrofálnímu selhání systému.

Podnikněte proaktivní kroky k zajištění bezpečnosti zařízení. Nejprve se poraďte s licencovanými stavebními inženýry a proveďte vlastní výpočty zatížení pro jakoukoli kritickou infrastrukturu. Za druhé, vždy si vyžádejte podrobné předávací balíčky výrobce, abyste si ověřili bezpečnostní rezervy. Nakonec integrujte přesné 3D BIM (Building Information Modeling) objekty vámi vybraných svorek do vašeho softwaru. Tento krok ověřuje fyzickou shodu a detekci kolize v rámci širšího modelu zařízení ještě před zahájením výstavby.

FAQ

Otázka: Jak určíte správnou velikost objímky na potrubí?

Odpověď: Dimenzování je založeno na skutečném vnějším průměru (OD) potrubí, přičemž se přísně bere v úvahu jakákoli vnější izolace. Standardní jmenovitá velikost potrubí (NPS) může být zavádějící. Aby bylo zajištěno bezpečné usazení bez mezer, musíte na NPS uvést přesné vnější rozměry poskytnuté výrobcem.

Otázka: Lze na izolované trubky použít standardní potrubní svorky?

Odpověď: Přímé upnutí nevyhnutelně rozdrtí standardní izolaci. To vytváří škodlivé tepelné mosty a lokální problémy s kondenzací. Izolované trubky vyžadují speciální nosné izolační bloky (často nazývané vložky) nebo příliš velké svorky vybavené integrovanými tuhými tepelnými štíty pro ochranu pěny.

Otázka: Jaký je rozdíl mezi vodicí svorkou a kotvicí svorkou?

A: Kotva omezuje pohyb ve všech třech rozměrech (X, Y, Z). Silně přesměrovává tepelnou expanzi jinam v systému. Vodicí svorka omezuje boční a vertikální pohyb, aby se zabránilo kývání, ale umožňuje trubce volně klouzat podélně podél její osy při změnách teplot.
