Kuidas toruklambrid torude tugisüsteemides töötavad?

Toru tugisüsteem on nii töökindel kui selle nõrgim kinnituskoht. Vale spetsifikatsioon põhjustab sageli torude lokaalset pinget, tõsist konstruktsioonikahjustust või katastroofilist riket äkiliste rõhutõusude ajal. Toruklamber ületab lihtsalt staatilise raskuse kandmise rajatises. See on loodud dünaamiliste koormuste ohutuks ülekandmiseks, keeruka soojusliikumise haldamiseks ja torustiku võrgu ja peamise ehituskonstruktsiooni vahelise vibratsiooni aktiivseks isoleerimiseks. Nende jõudude ignoreerimine seab ohtu kogu teie rajatise paigutuse. See juhend kirjeldab tänapäevaste toruklambrite mehaanilisi põhimõtteid. Uurime kategoriseerimisraamistikke täpse struktuurispetsifikatsiooni jaoks ja visandame otsustajatele ja süsteemiarhitektidele kindlad riskide maandamise strateegiad. Lõpuks saate täpselt aru, kuidas joondada kinnituskonfiguratsioonid konkreetsete marsruutimiskeskkondadega, et tagada konstruktsiooni pikaajaline terviklikkus.

Võtmed kaasavõtmiseks

• Dünaamiline koormuse juhtimine: toruklambrid juhivad aktiivselt füüsilisi pingeid, sealhulgas soojuspaisumist, hüdrostaatilise rõhu muutusi ja akustilist vibratsiooni, mitte ainult omakaalu.

• Rakendusspetsiifiline valik: trassi geomeetria määrab klambrite valiku, mis nõuab erinevaid konfiguratsioone, nagu ripptoru klamber horisontaalsete lagede jaoks või tõusutoru klamber vertikaalsete põranda läbiviikude jaoks.

• Vastavus ja mastaapsus: hanked peavad tasakaalustama struktuurseid ohutusfaktoreid keskkonnamuutujatega, arvestama tugevalt korrosioonikindlust ja spetsiaalset kinnitust nagu seismiline õõtsklamber koodi järgimiseks.

Toruklambri funktsionaalne roll süsteemi terviklikkuses

Juhtimatud torustikujõud põhjustavad aja jooksul tõsiseid konstruktsiooniprobleeme. Need põhjustavad komponentide enneaegset kulumist, liigeste lekkeid ja garantii kehtetuks tunnistamist. Klamber toimib kriitilise liidesena, mis kaitseb nii toru kui ka ümbritsevat konstruktsiooni. See katab pilu vedeliku edastusvõrgu ja hoone raami vahel. Süsteemiarhitektid peavad mõistma, kuidas need komponendid neelavad ja suunavad jõudu ümber.

Koormuse ülekandmise mehaanika (surnud vs reaalajas koormus)

Klambrid peavad samaaegselt taluma mitut tüüpi pingeid. Me liigitame need staatilisteks ja dünaamilisteks jõududeks. Mõlema haldamine on süsteemi töökindluse jaoks ülioluline.

• Surnud koormused: need esindavad toru enda pidevat staatilist kaalu. Need hõlmavad ka sees oleva vedeliku kaalu, välist isolatsiooni ja kõiki integreeritud ventiile. Klambrid kannavad selle allapoole suunatud jõu üle kandvatele taladele või betoonplaatidele.

• Reaalajas koormused: need on ettearvamatud, dünaamilised jõud. Need tekivad äkilistest voolumuutustest, mida nimetatakse vesihaamriks, või väliskeskkonna muutustest. Klambrid peavad vastu pidama nendele äkilistele kineetilise energia hüpetele, et vältida toru kinnitustest lahti rebenemist.

Soojuspaisumine ja kokkutõmbumine

Metall- ja plasttorud paisuvad kuumutamisel ja tõmbuvad kokku jahutamisel. Te ei saa lihtsalt toru oma kohale lukustada ja termodünaamikat ignoreerida. Planeerijad peavad tegema vahet jäikade ankrutena kasutatavate klambrite ja juhenditena kasutatavate klambrite vahel.

Jäigad ankrud kinnituvad tihedalt toru välisküljele. Need takistavad liikumist X-, Y- ja Z-teljel. Kasutame ankruid, et sundida soojuspaisumist kindlatesse planeeritud suundadesse. Vastupidi, juhtklambrid keerduvad lõdvalt ümber toru. Need piiravad külg- ja vertikaalset liikumist, kuid võimaldavad torul pikisuunas libiseda. See tahtlik libisemine hoiab ära ohtliku paindumise piki toru pikki liikumisi.

Akustiline ja vibratsiooniisolatsioon

Pumbad ja kiiresti liikuvad vedelikud tekitavad märkimisväärset mehaanilist vibratsiooni. Kui seda ei kontrollita, kandub see kõrgsageduslik vibratsioon otse hoone konstruktsiooni. See põhjustab müra kaebusi ja lõdvendab aja jooksul lähedalasuvaid konstruktsioonikinnitusi.

Tootjad integreerivad klambri korpusesse elastomeersed voodrid, näiteks EPDM-kummi. See kumm summutab vibratsiooni enne, kui see jõuab kinnitusdetailideni. Lisaks toimib kummist vooder olulise dielektrilise barjäärina. See hoiab ära galvaanilise korrosiooni erinevate metallide vahel, näiteks tsingitud terasest klambri sees paikneva vasktoru.

Klambri konfiguratsioonide joondamine struktuursete marsruutimiskeskkondadega

Füüsilise marsruudi hindamine määrab teie struktuurilise lähenemisviisi. Ükski klambri disain ei sobi igasse suunda. Insenerid peavad sobitama klambri mehaanilise mehhanismi paigaldusruumi geomeetrilise tegelikkusega. Vale konfiguratsiooni valimine tekitab ohtlikke pingepunkte.

1. Horisontaalne õhuliini marsruutimine

   Paljud rajatised juhivad ruumi säästmiseks kõrgel põranda kohal kommunaalteenused. A Suspension Pipe Clamp sobib sellesse keskkonda suurepäraselt. Selle mehhanism kasutab keermestatud vardaid horisontaalsete torujuhtmete riputamiseks otse laest või konstruktsiooni I-taladest. Hindame seda võimalust parimaks raskusjõul töötava drenaažisüsteemide või õhuliinide puhul. Insenerid peavad aga pendli efekti hoolikalt hindama. Pika keermestatud varda tilgad võivad liigselt kõikuda, kui külgmised kinnitused puuduvad. See kõikumine tekitab ülemises kinnituspunktis väsimust.

2. Vertikaalsed läbiviigud põrandale

   Mitmekorruselised hooned vajavad vedelikku vertikaalselt läbi korruste liikumiseks. A Riser Pipe Clamp pakub nendele tilkadele vajalikku tuge. Selle mehhanism haardub vertikaalse torustikuga tihedalt. See kasutab laiu lõikekõrvu või kõrvu, mis toetuvad otse põrandale. See disain kannab tohutu vertikaalse koormuse otse raskesse betoonplaadisse. Selle klambri hindamisel sõltub edu täielikult hõõrdeteguritest ja konstruktsiooni nihketugevusest. Poldid peavad olema täpselt kinni keeratud, et vältida raske toru libisemist allapoole läbi klambri korpuse.

3. Paralleelne mitme toruga marsruutimine

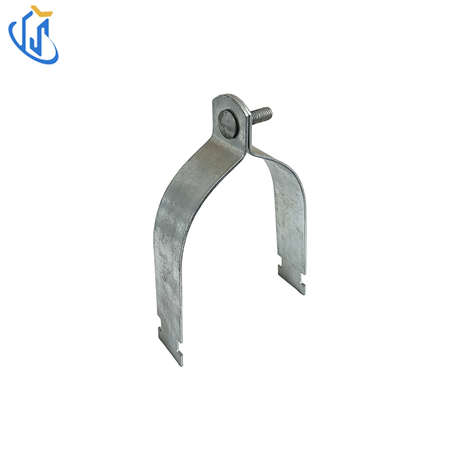

   Tööstusruumides jookseb sageli mitu toru üksteise kõrval. A Kanali kinnitusklamber lihtsustab seda keerukat paigutust. Selle mehhanism tugineb kaheosalistele klambritele, mis on ette nähtud lukustamiseks otse standardse metallraami külge, mida sageli nimetatakse tugikanaliteks. Hindame seda väga skaleeritavaks. See võimaldab kiiret paigaldamist paralleelseks tööks. Lisaks võimaldab see hooldusmeeskondadel teostada edaspidist moderniseerimist ilma raske ja ohtliku keevitamiseta. Lihtsalt keerate olemasoleva kanaliraja sisse uue klambri.

Spetsifikatsiooni ja hanke tulemuslikkuse kriteeriumid

Hankemeeskonnad peavad minema kaugemale lihtsast ühikuhinnast. Nad peavad hindama kogu elutsükli usaldusväärsust. Odav klamber, mis kriitilises süsteemis ebaõnnestub, põhjustab tõsiseid seisakuid. Nõuetekohane spetsifikatsioon nõuab materjalide, koormuspiirangute ja temperatuurilävede hindamist.

Materjali valik ja korrosioonirisk

Peate hindama klambri materjali töökeskkonna suhtes. Tavaline süsinikteras töötab hästi kuivas sisekeskkonnas. Küll aga roostetab niiskuse käes kiiresti. Kuumtsingitud viimistlus tagab tugeva tsinkkatte, pakkudes suurepärast kaitset tavalistes välistingimustes või niisketes tingimustes. Ekstreemsetes keskkondades, näiteks keemiatöötlemistehastes või rannikualade rajatistes, mis on silmitsi soolase veega, muutub roostevaba teras (304 või 316 klassi) kohustuslikuks.

Materjali valiku ja töökeskkonna diagramm

Koormusnormid ja ohutustegurid

Peate rangelt kontrollima tootja tehnilisi andmelehti. Igal konstruktsiooniklambril on määratud töökoormuse piirang (WLL). See piir peab matemaatiliselt ületama toru, vedeliku ja isolatsiooni maksimaalset eeldatavat koormust.

Insenerid ei peatu täpse kaalupiirangu juures. Need võtavad arvesse standardseid ohutusvarusid. Olenevalt kohalikest ehitusnormidest ja süsteemi kriitilisusest on ohutustegurid tavaliselt vahemikus 3:1 kuni 5:1. Ohutustegur 5:1 tähendab, et klambrit on testitud nii, et see hoiab enne mehaanilise rikke ilmnemist viis korda märgitud WLL-i. See puhver võtab arvesse ootamatuid dünaamilisi nihkeid.

Temperatuuri tolerants

Sisemised vedeliku temperatuurid mõjutavad otseselt välist kinnitusriistvara. Veenduge, et nii metallisulam kui ka kõik isoleerivad kummist vooderdised peavad vastu maksimaalsele töötemperatuurile. Standardne EPDM-kumm laguneb või sulab eriti kõrgetel temperatuuridel, nagu näiteks aurutorustikus. Kõrge temperatuuriga rakenduste jaoks määravad süsteemiarhitektid spetsiaalsed klaaskiust sisetükid või silikoonil põhinevad vooderdised, mis säilitavad oma konstruktsiooni terviklikkuse ilma aja jooksul halvenemata.

Suure panusega riskide maandamine seismilise õõtsklambriga

Tavalistest tühikaalu klambritest ei piisa maavärinaohtlike piirkondade jaoks. Need ebaõnnestuvad ka väga muutlikus tööstuskeskkonnas, kus äkilised mehaanilised šokid on sagedased. Nende suure panusega stsenaariumide puhul nõuavad vastavus ja rajatise turvalisus spetsiaalset kinnitust.

Spetsialiseeritud kinnituste roll

Tavaline riidepuu lihtsalt hoiab toru üleval. A Seismic Sway Clamp toimib erinevalt. See on loodud spetsiaalselt vastu pidama tugevale külg- ja pikisuunalisele kõikumisele. Seismilise sündmuse ajal liigub maapind rippuvast torumassist sõltumatult. See tekitab tohutut kineetilist energiat. Pöördklambrid lukustavad toru kindla nurga all jäigalt ehituskonstruktsiooni külge. See hoiab ära toru kõikumise, külgnevate konstruktsioonide mõjutamise ja lõppkokkuvõttes ühenduskohtades nihke.

Süsteemi integreerimine

Kiigutusklambrid ei tööta isoleeritult. Need integreeruvad laiema seismilise tugisüsteemiga. Paigaldajad kasutavad neid jäikade terasest tugitugede või raskeveokite õhusõiduki kaablikinnituste kõrval. Need komponendid koos hoiavad toru trajektoori ohutult konstrueeritud tolerantside piires. Need neelavad lööklaineid ja jaotavad koormuse ohutult peamisse hoone raami.

Kontrollimine ja koodide järgimine

Te ei saa eeldada, et tugev sulg maavärina üle elab. Reguleerivad asutused nõuavad ranget toimivuse tõendamist. Planeerijad seisavad silmitsi absoluutse vajadusega määratleda komponendid selgesõnalise kolmanda osapoole kinnitusega. Otsige komponente, mis on UL-nimekirjas või FM-kinnitusega. Need sertifikaadid tagavad, et riistvara on läbinud range füüsilise koormustesti. Need on seadusega kohustuslikud tulekaitsesüsteemide ja üldise seismilise koodi järgimise jaoks paljudes ülemaailmsetes jurisdiktsioonides.

Rakendamise tegelikkus, vahekaugus ja hooldus

Isegi täiuslikult määratud klambrid ebaõnnestuvad, kui paigalduseeldused on vigased. Teoreetiline projekteerimine peab vastama kohapealse rakendamise tegelikkusele. Väikesed vead paigaldamise ajal korrutuvad torustiku kilomeetrite pikkuses, põhjustades võimalikku konstruktsiooni väsimust.

Toetage ulatusearvutusi

Peate määrama klambrite õige kauguse. Seda kaugust tuntakse tugivahemikuna. See sõltub suuresti toru materjalist ja vedeliku tihedusest. Jäigad süsinikterasest torud suudavad pikki vahesid siluda ilma rippumata. Seevastu painduvate PVC- või PEX-torude jaoks on vaja üksteisele palju lähemale asetatud klambreid. Valesti paigutatud klambrid põhjustavad torude longust. Langemine tekitab madalaid punkte, kus vedelik koguneb, kiirendades sisemist korrosiooni ja häirides voolu dünaamikat. Paigaldajad järgivad tavaliselt MSS SP-58 vahejuhiseid, et tagada õiged intervallid.

Pöördemomendi täpsus

Klambri kinnitamine nõuab täpset pöördemomendi rakendamist. 'Tunnele' tuginemine põhjustab tõsiseid probleeme. On selge ülepingutamise oht. Liiga suure pöördemomendi rakendamine põhjustab toruseina deformatsiooni, eriti pehmemates vasest või plastikust torudes. Samuti purustab see välist isolatsiooni, hävitades selle soojusomadused. Vastupidiselt on riistvara alapingutamine sama ohtlik. Lahtised poldid põhjustavad libisemist. Toru vibreerib lõdvalt klambri korpuses, põhjustades kiiret hõõrdekulumist ja võimalikku purunemist.

Paigaldamise tõrkeotsingu maatriks

Kontrolliprotokollid

Paigaldamine nõuab pidevat tähelepanu. Rajatiste juhid peavad kehtestama ranged hooldusprotseduurid. Aja jooksul põhjustab hoone vibratsioon kinnitusdetaili tagasilöömist, kus mutrid keeravad end aeglaselt lahti. Hooldusmeeskonnad peavad iga-aastaste pühkimiste käigus seda lõdvenemist kontrollima. Samuti peavad nad kontrollima elastomeerset vooderdust kuivmädaniku või lagunemise suhtes. Lõpuks peavad meeskonnad otsima kõrge pingega kinnituspunktides struktuurse väsimuse märke, näiteks betooni mikropragusid.

Järeldus

Torustikuvõrgu kindlustamine nõuab tõsist tähelepanu füüsilistele jõududele ja ruumilisele geomeetriale. Tehke oma lõplikud hankeotsused range hindamismaatriksi alusel. See maatriks peab arvestama maksimaalse töökoormuse, karmide keskkonnatingimuste, konkreetse ruumilise marsruudi ja piirkondlike regulatiivsete vastavusnõuetega. Riistvara valimine ainult algse ostuhinna alusel põhjustab katastroofilisi süsteemirikkeid.

Tehke ennetavaid samme rajatise ohutuse tagamiseks. Esmalt konsulteerige litsentseeritud ehitusinseneridega, et teha mis tahes kriitilise infrastruktuuri jaoks kohandatud koormusarvutused. Teiseks nõudke ohutusvarude kontrollimiseks alati üksikasjalikke tootja esitatud pakendeid. Lõpuks integreerige oma tarkvarasse valitud klambrite täpsed 3D BIM-objektid (Building Information Modeling). See samm kinnitab füüsilise sobivuse ja kokkupõrgete tuvastamise laiemas rajatise mudelis enne ehituse algust.

KKK

K: Kuidas määrata toruklambri õige suurus?

V: Suuruse määramine põhineb toru tegelikul välisläbimõõdul (OD), võttes rangelt arvesse välist isolatsiooni. Toru standardne nimisuurus (NPS) võib olla eksitav. Kindla ja lünkadeta sobivuse tagamiseks peate viima NPS-ile tootja antud täpsete OD mõõtmetega.

K: Kas isoleeritud torudel saab kasutada standardseid toruklambreid?

V: Otsene kinnitamine purustab paratamatult standardse isolatsiooni. See tekitab kahjulikke kuumasildu ja lokaalseid kondensatsiooniprobleeme. Isoleeritud torude jaoks on vaja spetsiaalseid kandvaid isolatsiooniplokke (mida sageli nimetatakse sisetükkideks) või ülegabariidilisi klambreid, mis on varustatud vahu kaitsmiseks integreeritud jäikade termokilpidega.

K: Mis vahe on juhtklambril ja ankruklambril?

V: Ankur piirab liikumist kõigis kolmes mõõtmes (X, Y, Z). See suunab soojuspaisumise jõuliselt mujale süsteemis. Juhtklamber piirab külg- ja vertikaalset liikumist, et vältida õõtsumist, kuid see võimaldab torul temperatuuri muutudes pikisuunas vabalt libiseda piki oma telge.
