Per i progettisti MEP, gli appaltatori generali e i progettisti ingegneristici, la selezione di attacchi qualificati per il rinforzo dell'oscillazione sismica decide direttamente se l'intero sistema di protezione antincendio e di tubazioni HVAC può superare l'ispezione ufficiale AHJ ai sensi dei codici NFPA 13 e ASCE 7. L'hardware sismico non corrispondente e non certificato comporterà rischi nascosti di spostamento della condotta sotto carichi sismici e porterà a costose rielaborazioni del progetto. Questo articolo analizza in modo completo quattro modelli UTT certificati tradizionali, inclusi UTT10 , UTT10Q, UTT071 e UTTH10. Copre il confronto delle certificazioni, le specifiche dei materiali, i dati sulla capacità di carico e le condizioni di lavoro applicabili. Tutti i dati tecnici vengono estratti dai disegni ufficiali di fabbrica come riferimento oggettivo per la selezione del modello.

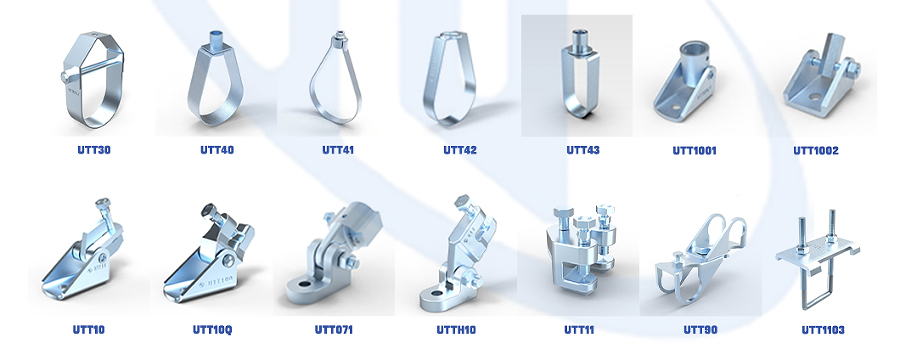

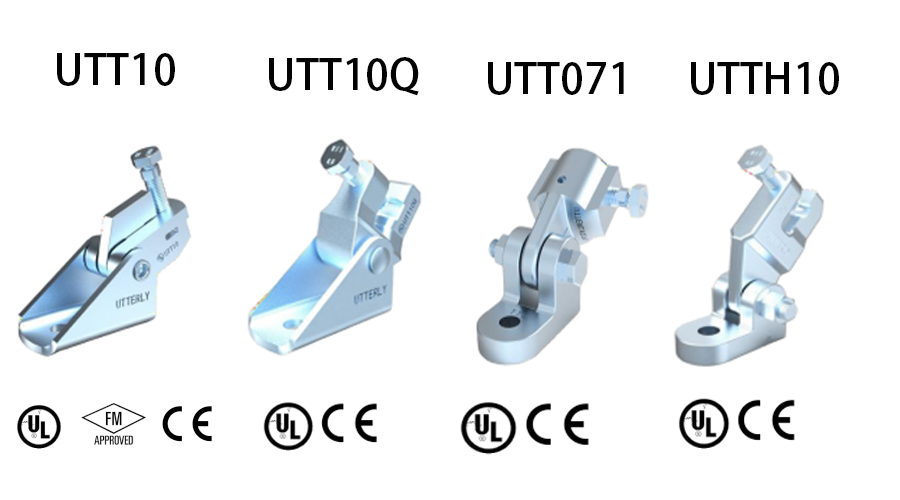

Molti raccordi sismici sul mercato hanno livelli di certificazione incoerenti. Prima di abbinare il modello, controlla chiaramente lo stato di certificazione di ciascun modello nella tabella seguente.
Modello |
UL |
FM |
CE |
|---|---|---|---|
UTT10 |
✅ |
✅ |
✅ |
UTT10Q |
✅ |
❌ |
✅ |
UTT071 |
✅ |
❌ |
✅ |
UTTH10 |
✅ |
❌ |
✅ |
Le parti sollecitate dalla fusione di tutti e quattro i prodotti adottano la ghisa sferoidale QT450, mentre i componenti della piastra sono in acciaio al carbonio. L'elettrozincatura è la finitura superficiale standard. Tutti i raccordi riservano fori per bulloni unificati da 1/2' per adattarsi ai bulloni di taglio M12. I parametri dettagliati sono elencati nella tabella seguente.
Modello n. |
Nome e cognome |
Materiale principale |
Finitura superficiale |
Certificazioni complete |
Standard per tubi abbinati |
Funzione principale |
|---|---|---|---|---|---|---|
UTT10 |
Attacco universale per rinforzo antirollio |
Acciaio al carbonio + ferro duttile QT450 |
Elettrozincato |
UL, FM, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Connettore sismico universale laterale e longitudinale abbinato al tubo di rinforzo SCH40 |
UTT10Q |
Attacco strutturale con morsetto a C |
Acciaio al carbonio + ferro duttile QT450 |
Elettrozincato |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Clip per trave a C integrata, nessuna preforatura per travi in acciaio ad H |
Attacco strutturale standard |
Acciaio al carbonio + ferro duttile QT450 |
Elettrozincato |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Base piatta per il fissaggio su travi in cemento e piastre incassate |
|
UTTH10 |
Attacco strutturale per carichi pesanti |
Acciaio al carbonio + ferro duttile QT450 |
Elettrozincato |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Getto rinforzato e ispessito per il rinforzo pesante della tubazione principale |
La finitura elettrozincata è applicabile solo ad ambienti interni asciutti come uffici e centri commerciali. Per parcheggi sotterranei, pipe rack esterni e aree costiere con forte nebbia salina, è disponibile la personalizzazione della zincatura a caldo. La ghisa duttile QT450 ha prestazioni antiurto migliori rispetto alla ghisa ordinaria e può evitare fessurazioni sotto la forza sismica laterale.
La capacità di carico è la base progettuale principale. Solo UTT10 ha superato i test di carico graduato FM a diversi angoli di installazione. UTT10Q, UTT071 e UTTH10 forniscono solo dati di carico statico UL. Tutti i test utilizzano un tubo SCH40 da 1' come elemento di supporto.
Classificazione del carico |
Valore nominale |
Unità |
Peso del pezzo singolo |
|---|---|---|---|
Carico di progetto massimo UL |
1885 |
libbre (8,38 kN) |
1,54 libbre (0,70 kg) |
Carico FM (angolo di installazione 30°–44°) |
1490 |
libbre (6,62 kN) |
- |
Carico FM (angolo di installazione 45°–59°) |
1980 |
libbre (8,80 kN) |
- |

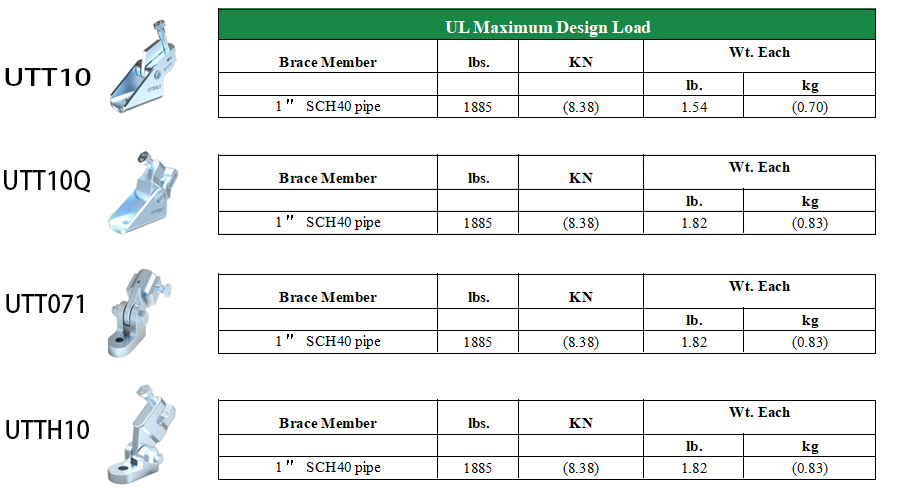

Modello |
Carico di progetto massimo UL |
Unità |
Peso del pezzo singolo |
|---|---|---|---|
UTT10Q |
1885 |
libbre (8,38 kN) |
1,82 libbre (0,83 kg) |
UTT071 |
1885 |
libbre (8,38 kN) |
2,22 libbre (1,01 kg) |
1885 |
libbre (8,38 kN) |
1,96 libbre (0,89 kg) |
I progettisti dovranno controllare l'angolo di installazione dei gruppi di controventi oscillanti tra 30° e 59°. Se l'angolo supera questo intervallo, il carico orizzontale consentito certificato diminuirà in modo significativo. I bulloni di taglio devono essere serrati fino alla rottura della testa per raggiungere la coppia standard designata.

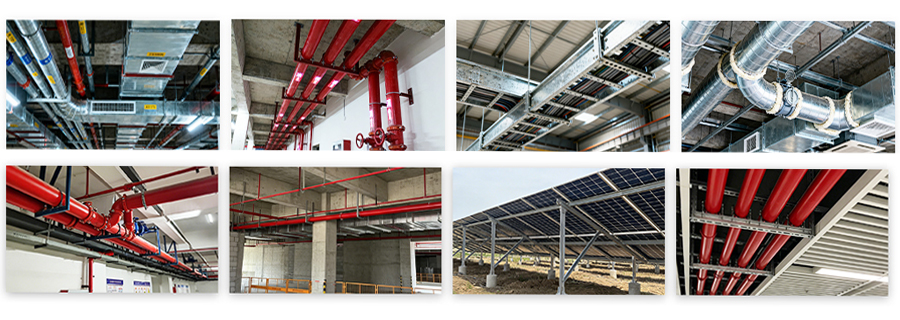

Diversi progetti strutturali corrispondono a diversi substrati edilizi e condizioni di lavoro della pipeline. La tabella seguente distingue chiaramente i progetti adatti per ciascun modello.
Modello |
Caratteristica strutturale principale |
Tipo di edificio applicabile |
Condizioni consigliate della pipeline |
|---|---|---|---|
UTT10 |
Fusione universale integrata, tripla certificazioni |
Centri commerciali, edifici per uffici, complessi commerciali |
Tutte le diramazioni e le tubazioni principali degli sprinkler antincendio, priorità per i progetti che richiedono l'ispezione FM |
Base con morsetto per trave a C integrata |
Fabbriche di strutture in acciaio, magazzini |
Condutture antincendio montate su trave ad H, installazione rapida in loco senza perforazione |
|
UTT071 |
Base a fondo piatto per fissaggio su calcestruzzo |
Parcheggi sotterranei, scantinati residenziali |
Tubi HVAC e sprinkler fissati su pareti e travi in cemento |
UTTH10 |
Getto rinforzato ispessito |
Impianti chimici, grandi edifici commerciali |
Condotte principali per incendi pesanti DN150+ |

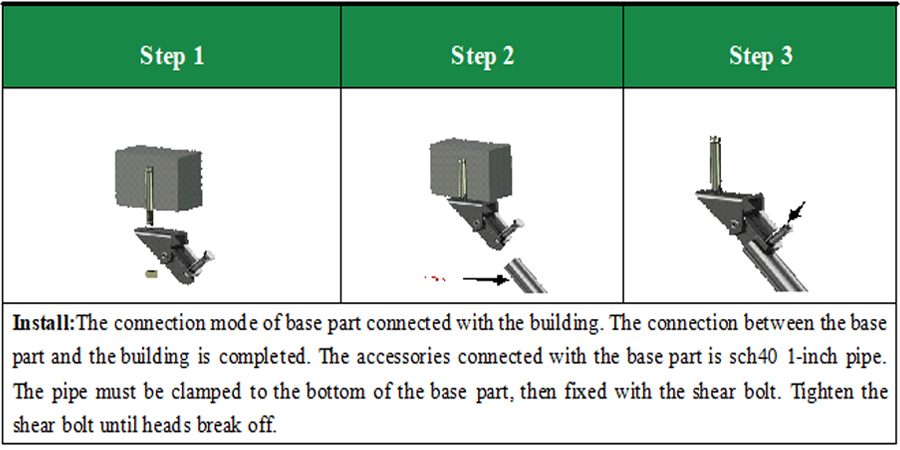

Tutti e quattro i raccordi seguono le identiche fasi di installazione specificate nei disegni ufficiali:
Fissare saldamente la base di raccordo alle travi portanti dell'edificio o alle solette in cemento;
Inserire il tubo di rinforzo standard SCH40 da 1 ' nella scanalatura di bloccaggio della base;
Installare il bullone a taglio M12 e serrarlo finché la testa del bullone non si rompe.
Diversi errori tipici di costruzione invalideranno le prestazioni di carico certificate e porteranno al fallimento dell'ispezione:
I bulloni non standard non possono sostituire i bulloni a taglio M12 abbinati; il serraggio incompleto senza teste dei bulloni rotte non soddisfa i requisiti di coppia;
I prodotti elettrozincati non possono essere utilizzati in ambienti umidi o con nebbia salina costiera a lungo termine; è richiesta la personalizzazione della zincatura a caldo;
UTT10Q è adatto solo per superfici con travi ad H standard, non per substrati di cemento irregolari;
UTTH10 è progettato per tubi principali pesanti anziché piccoli tubi di derivazione per evitare sprechi di materiale;
Il sistema di supporto sismico completo dovrà essere assemblato con canali di montanti e fascette per tubi abbinati.
Assolutamente TY Intelligent Technology è specializzata nella produzione di hardware di rinforzo sismico conforme agli standard NFPA 13. Forniamo pacchetti di supporto completi per UTT10, UTT10Q, UTT071 e UTTH10.
I nostri servizi tecnici e commerciali completi includono:
Schede tecniche ufficiali complete, rapporti di prova UL, CE e FM per offerte e ispezione AHJ;
Calcolo del carico libero e selezione del modello in base ai disegni della tubazione del cliente e alle condizioni strutturali;
Fornitura di campioni per test di carico pre-progetto;
Produzione di massa e trattamento superficiale anticorrosione personalizzato;
Fusione personalizzata ed elaborazione delle dimensioni OEM e ODM.

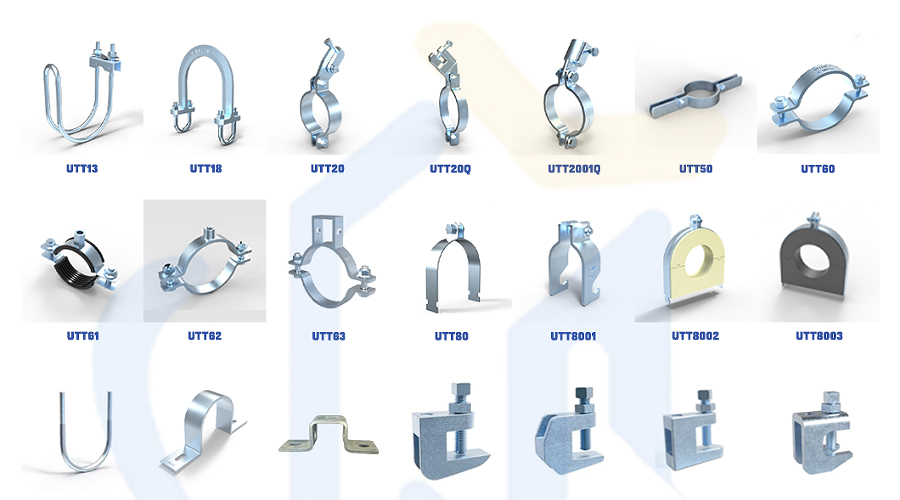

Tutti e quattro gli attacchi UTT certificati possono formare sistemi di ritenuta sismica MEP completi insieme ai nostri canali per puntoni, fascette per tubi e serie di dispositivi di fissaggio.
Sistema completo di rinforzo sismico per la protezione antincendio
La scelta di accessori di rinforzo anti-oscillazione sismica UTT adeguatamente certificati aiuta a evitare rischi sismici e ritardi nelle ispezioni del progetto. UTT10 con tripla certificazione UL, FM e CE è la scelta migliore per progetti di ispezione di alto livello. UTT10Q, UTT071 e UTTH10 forniscono soluzioni mirate rispettivamente per strutture in acciaio, substrati in calcestruzzo e tubazioni per carichi pesanti.
