Cara Memilih Lampiran Pendakap Ayunan Seismik UTT yang Sesuai Mematuhi NFPA 13

pengenalan

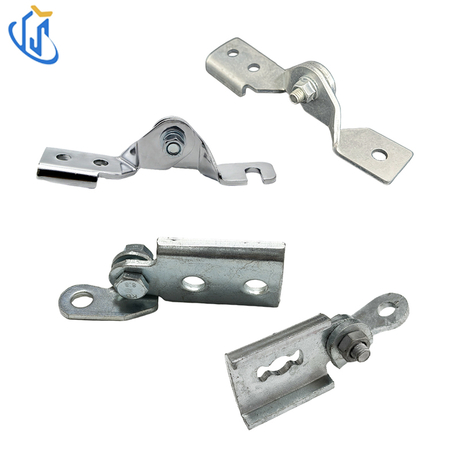

Bagi pereka bentuk MEP, kontraktor am dan penentu kejuruteraan, pemilihan lampiran pendakap ayunan seismik yang berkelayakan secara langsung menentukan sama ada keseluruhan perlindungan kebakaran dan sistem saluran paip HVAC boleh lulus pemeriksaan AHJ rasmi di bawah kod NFPA 13 dan ASCE 7. Perkakasan seismik tidak sepadan yang tidak diperakui akan membawa risiko tersembunyi anjakan saluran paip di bawah beban seismik dan membawa kepada kerja semula projek yang mahal. Artikel ini menganalisis secara komprehensif empat model UTT diperakui arus perdana termasuk UTT10 , UTT10Q, UTT071 dan UTTH10. Ia meliputi perbandingan pensijilan, spesifikasi bahan, data kapasiti beban dan keadaan kerja yang berkenaan. Semua data teknikal diekstrak daripada lukisan rasmi kilang sebagai rujukan objektif untuk pemilihan model.

Banyak kelengkapan seismik di pasaran mempunyai tahap pensijilan yang tidak konsisten. Sebelum padanan model, sila semak status pensijilan setiap model dengan jelas dalam jadual di bawah.

Ringkasan Pensijilan Model

1 Bahan Teras & Parameter Teknikal Penuh Empat Lampiran UTT

Bahagian bertekanan tuangan bagi keempat-empat produk menggunakan besi mulur QT450, manakala komponen plat adalah keluli karbon. Electro-galvanizing adalah kemasan permukaan standard. Semua kelengkapan menyimpan lubang bolt 1/2' bersatu untuk memadankan bolt ricih M12. Parameter terperinci disenaraikan dalam jadual di bawah.

Senarai Parameter Asas Penuh

Kemasan elektro-tergalvani hanya terpakai untuk persekitaran dalaman yang kering seperti pejabat dan pusat beli-belah. Untuk tempat letak kereta bawah tanah, rak paip luaran dan kawasan pantai dengan kabus garam yang tebal, penyesuaian tergalvani hot-dip tersedia. Besi mulur QT450 mempunyai prestasi anti-impak yang lebih baik daripada besi tuang biasa dan boleh mengelakkan keretakan di bawah daya seismik sisi.

2 Data Beban Diperakui untuk Reka Bentuk Kejuruteraan

Kapasiti beban ialah asas reka bentuk teras. Hanya UTT10 telah lulus ujian beban gred FM pada sudut pemasangan yang berbeza. UTT10Q, UTT071 dan UTTH10 hanya menyediakan data beban statik UL. Semua ujian menggunakan 1' paip SCH40 sebagai ahli sokongan.

Data Muatan Berkadar UTT10 UL & FM

Data Muatan UL UTT10Q / UTT071 / UTTH10

Pereka bentuk hendaklah mengawal sudut pemasangan pemasangan pendakap goyang antara 30° dan 59°. Jika sudut melebihi julat ini, beban mendatar yang dibenarkan yang diperakui akan menurun dengan ketara. Bolt ricih mesti diketatkan sehingga kepala putus untuk mencapai piawaian tork yang ditetapkan.

3 Perbandingan Senario Aplikasi Empat Model UTT

Reka bentuk struktur yang berbeza sepadan dengan substrat bangunan yang berbeza dan keadaan kerja saluran paip. Jadual di bawah jelas membezakan projek yang sesuai untuk setiap model.

Perbandingan Padanan Senario Model

Keempat-empat kelengkapan mengikut langkah pemasangan yang sama seperti yang dinyatakan pada lukisan rasmi:

1. Selamatkan tapak pemasangan dengan kuat untuk membina rasuk galas beban atau papak konkrit;

2. Letakkan paip pendakap standard 1' SCH40 ke dalam alur pengapit asas;

3. Pasang bolt ricih M12 dan ketatkan sehingga kepala bolt putus.

4 Pemasangan Di Tapak yang Kritikal & Teguran Pematuhan

Beberapa kesilapan pembinaan biasa akan membatalkan prestasi beban yang diperakui dan membawa kepada kegagalan pemeriksaan:

1. Bolt bukan standard tidak boleh menggantikan bolt ricih M12 yang dipadankan; pengetatan yang tidak lengkap tanpa kepala bolt yang patah tidak memenuhi keperluan tork;

2. Produk elektro-galvani tidak boleh digunakan dalam persekitaran kabus garam atau kabut garam pantai jangka panjang; penyesuaian tergalvani hot-dip diperlukan;

3. UTT10Q hanya sesuai untuk permukaan rasuk H standard, bukan substrat konkrit yang tidak rata;

4. UTTH10 direka bentuk untuk paip utama yang berat dan bukannya paip cawangan kecil untuk mengelakkan pembaziran bahan;

5. Sistem sokongan seismik yang lengkap hendaklah dipasang dengan saluran tupang dan pengapit paip yang dipadankan.

   Siri pengapit paip seismik

5 Perkhidmatan Sokongan Penuh daripada Utterly TY Intelligent Technology

Utterly TY Intelligent Technology mengkhusus dalam pembuatan perkakasan pendakap seismik yang mematuhi piawaian NFPA 13. Kami membekalkan pakej sokongan yang lengkap untuk UTT10, UTT10Q, UTT071 dan UTTH10.

Perkhidmatan teknikal & komersial kami yang komprehensif termasuk:

• Lembaran data rasmi yang lengkap, laporan ujian UL, CE dan FM untuk pembidaan dan pemeriksaan AHJ;

• Pengiraan beban percuma & pemilihan model berdasarkan lukisan saluran paip pelanggan dan keadaan struktur;

• Bekalan sampel untuk ujian beban pra-projek;

• Pengeluaran pukal besar-besaran & rawatan permukaan anti-karat tersuai;

• OEM & ODM pemprosesan tersuai & pemprosesan dimensi.

Keempat-empat lampiran UTT yang diperakui boleh membentuk sistem kekangan seismik MEP yang lengkap bersama dengan saluran tupang, pengapit paip dan siri pengikat kami.

Sistem pendakap seismik perlindungan kebakaran yang lengkap

Kesimpulan

Memilih lampiran pendakap goyang seismik UTT yang diperakui dengan betul membantu anda mengelakkan bahaya seismik dan kelewatan pemeriksaan projek. UTT10 dengan pensijilan tiga kali ganda UL, FM dan CE ialah pilihan utama untuk projek pemeriksaan standard tinggi. UTT10Q, UTT071 dan UTTH10 masing-masing menyediakan penyelesaian yang disasarkan untuk struktur keluli, substrat konkrit dan saluran paip tugas berat.
