UTT10Q
ABSOLUTAMENTE
| Acabado: | |
|---|---|
| Material: | |
| Tamaño: | |
| Homologaciones: | |
| Cantidad: | |
Función: Diseñado para sujetar tuberías contra oscilaciones y perturbaciones sísmicas. El componente de fijación de tuberías de un sistema de riostras oscilantes utilizado junto con un accesorio de fijación estructural de UTT Manufacturing y unido con un elemento de tubería de refuerzo forma un conjunto de riostras oscilantes completo. Los conjuntos de riostras oscilantes están diseñados para instalarse de acuerdo con NFPA13 y las instrucciones de instalación del fabricante.
Tipo: Tubo de rociador Sch 10, Sch 40, GB/T 3091, JIS G3454
Tamaño: Un tamaño se adapta a tuberías reforzadas de hasta 8”, con orificio para perno de 1/2” para la estructura.
Material: Acero al carbono y hierro dúctil QT450
Acabado: Electro - galvanizado

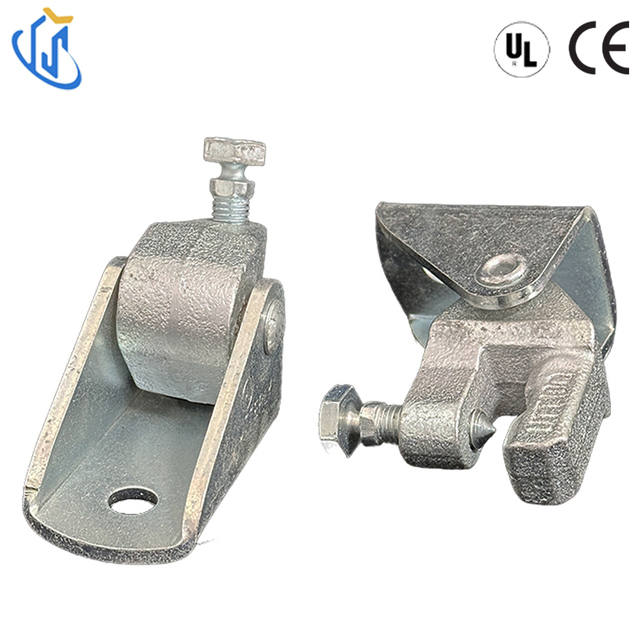

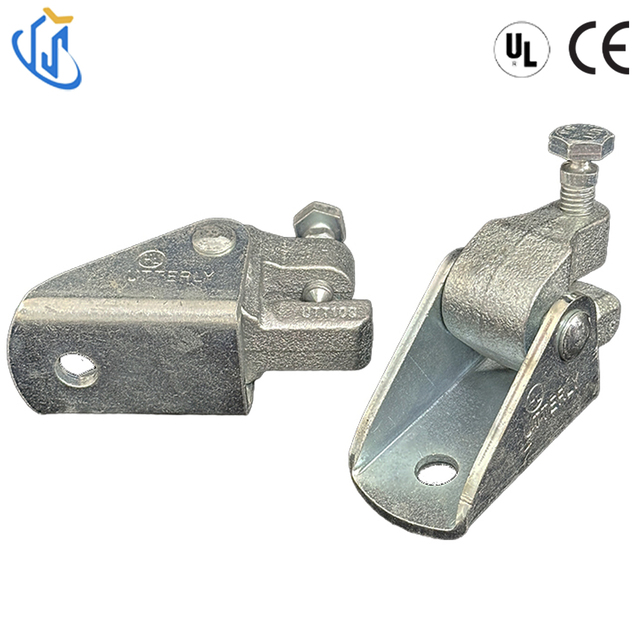

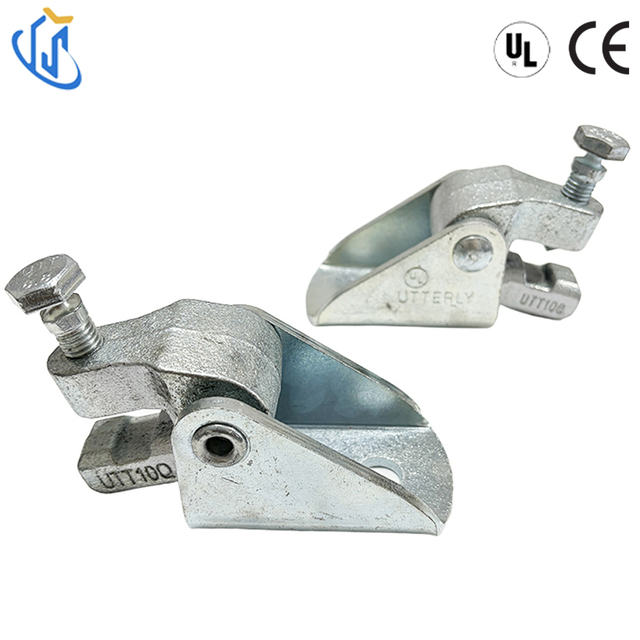

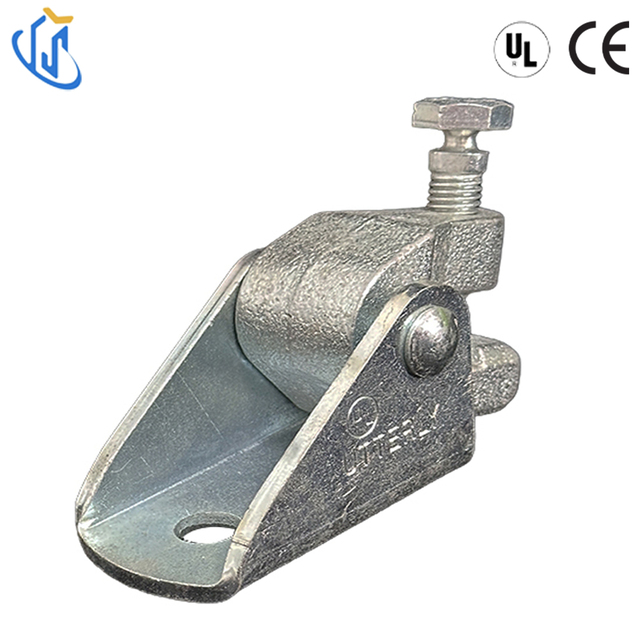

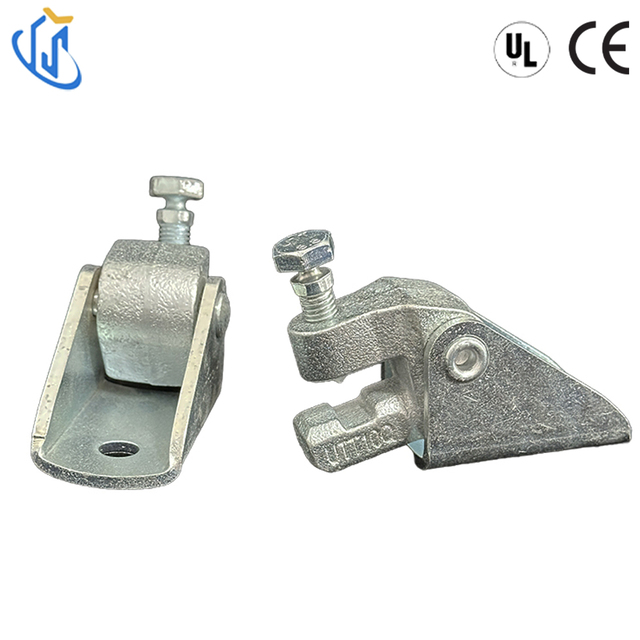

El accesorio estructural con abrazadera en C UTT10Q es un anclaje estructural sísmico certificado por terceros, especialmente diseñado para sistemas de riostras de protección contra incendios. Cuando se combina con abrazaderas para tuberías de la serie UTT y un tubo de refuerzo SCH40 de 1 pulgada, forma un conjunto completo de refuerzo sísmico certificado para impedir el desplazamiento sísmico y la vibración de los edificios de las tuberías contra incendios, cumpliendo totalmente con las especificaciones internacionales de instalación de rociadores contra incendios NFPA 13.
Esta abrazadera estructural tipo C adopta materiales compuestos de acero al carbono de alta resistencia y hierro dúctil QT450, cubiertos con un revestimiento electrogalvanizado uniforme para resistir la oxidación y el óxido dentro de salas de máquinas, techos de oficinas y ambientes secos de edificios comerciales. Cuenta con un diseño universal de tamaño único que soporta todas las tuberías de acero contra incendios desde 2' hasta 8', equipado con orificios de montaje estructural estándar de 1/2' para una fijación rápida en vigas en I, pernos de anclaje de concreto y canales de puntal. Los datos oficiales de prueba de carga de diseño máxima de UL están disponibles para la presentación de ofertas en proyectos de ingeniería contra incendios de América del Norte.
La abrazadera en C única se adapta a todas las tuberías de rociadores contra incendios de hasta 8', reduce los tipos de piezas de repuesto y simplifica la gestión del inventario de construcción;
Cuerpo principal de acero al carbono + mordaza de conexión de hierro dúctil QT450, fuerte resistencia al impacto y rendimiento estable de carga sísmica a largo plazo;
Todos los indicadores de rodamientos pasan pruebas de laboratorio independientes de terceros y cumplen con los requisitos de aceptación de ingeniería contra incendios de América del Norte;
Pernos de seguridad con torque controlado, apriételos hasta que las cabezas de los pernos se desprendan para garantizar una fuerza de sujeción estandarizada sin cálculo manual del torque;
Se monta directamente sobre vigas de acero, pernos de anclaje y canales de acero en C sin adaptadores de conversión adicionales;
Diseñado para combinarse con tubos de refuerzo SCH40 de 1' y accesorios de tubos de la serie UTT para construir conjuntos completos de tirantes de oscilación sísmica longitudinal/lateral;
Flujo de montaje claro sin herramientas especiales personalizadas, lo que mejora enormemente la eficiencia de la construcción en el sitio.
La instalación oficial estandarizada se divide en tres pasos secuenciales:
Asegure firmemente la abrazadera en C UTT10Q a los miembros estructurales del edificio, como vigas de acero, a través del orificio de montaje de 1/2';
Inserte un tubo de refuerzo SCH40 de 1' en la cavidad interior de la base de la abrazadera en C, asegúrese de que el tubo esté completamente asentado en la parte inferior del accesorio;
Instale el perno de seguridad designado y apriételo continuamente hasta que la cabeza del perno se rompa automáticamente para alcanzar una fuerza de sujeción fija certificada.
Después de la instalación, conecte el otro extremo del tubo de refuerzo SCH40 con abrazaderas para tubos de la serie UTT montadas en tubos de rociadores contra incendios para formar un conjunto completo de restricción sísmica anti-oscilación para tuberías aéreas.
Componente de anclaje estructural superior para sistemas de soporte de oscilación sísmica de tuberías de rociadores contra incendios elevados;
Ingeniería de soporte sísmico para edificios comerciales, hospitales, centros comerciales y tuberías de protección contra incendios de gran altura;
Sala de equipos mecánicos, tubería de acero contra incendios de gran calibre, restricción de desplazamiento antisísmico;
Proyectos de construcción que ejecutan los códigos de instalación de rociadores contra incendios de América del Norte NFPA 13;
Accesorio de conexión estructural universal para conjuntos de refuerzo oscilante de tuberías contra incendios longitudinales y laterales.
Como fabricante profesional de accesorios de refuerzo sísmicos contra incendios con certificación UL y CE, mantenemos un stock completo de abrazaderas en C UTT10Q para admitir pedidos de prueba de muestras pequeñas y envíos masivos de gran volumen.
Proporcionamos un paquete completo de documentos técnicos oficiales de licitación, que incluyen hojas de datos de carga máxima de diseño UL, certificados de certificación CE, dibujos esquemáticos de instalación de tres pasos e informes de inspección de materiales. Se pueden organizar marcas de logotipo láser personalizadas en el cuerpo de la abrazadera y un embalaje de exportación neutral exclusivo según las demandas del proyecto del cliente. Nuestro equipo de ingeniería profesional brinda consultas gratuitas sobre el diseño sísmico de tuberías contra incendios y orientación sobre la instalación de la construcción en el sitio para contratistas y empresas de ingeniería.
Embalaje estándar de exportación: cada abrazadera en C empaquetada en una bolsa de plástico independiente, caja de cartón exterior reforzada para exportación; Refuerzo para paletas de madera disponible para pedidos grandes a granel para evitar la deformación por extrusión durante el tránsito marítimo y aéreo.
Plazo de entrega: los productos UTT10Q en existencia se envían en un plazo de 3 a 7 días hábiles; Los pedidos personalizados confirmarán el programa de producción preciso según la cantidad total del pedido.
Soporte logístico global: cooperamos con transporte marítimo profesional, transporte aéreo y transportistas exprés internacionales para entregar accesorios de refuerzo sísmicos certificados en todo el mundo para protección contra incendios y proyectos de construcción MEP.
