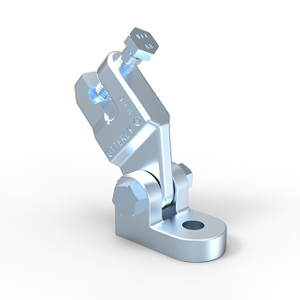

UTT10Q Yapısal Bağlantı

İşlev: Boruyu sallanmaya ve sismik etkilere karşı desteklemek için tasarlanmıştır. Bir UTT İmalat yapısal bağlantı parçasıyla birlikte kullanılan ve bir destek borusu elemanıyla birleştirilen bir salınım desteği sisteminin boru bağlantı bileşeni, tam bir salınım desteği düzeneği oluşturur. Sallanma desteği düzeneklerinin NFPA 13'e ve üreticinin kurulum talimatlarına uygun olarak kurulması amaçlanmıştır.

                  Tip: Yağmurlama Borusu Sch 10,Sch 40,GB/T 3091,JIS G3454

                  Boyut: Tek boyut, yapı için 1/2＂ cıvata deliği ile 8＂'ye kadar çaprazlı boruya uyar.

                  Malzeme: Karbon çeliği ve Sfero döküm QT450

                  Kaplama: Elektro - galvanizli

                  Onaylar:



UL Maksimum Tasarım Yükü
Destek Üyesi	lbs.	KN​	Ağırlık Her biri
			1 pound = 0.45 kg.	kilogram
1＂ SCH40 boru	1885	( 8.38)	1.82	( 0.83)

1. Adım	2. Adım	3. Adım
Düzenlemek: Binaya bağlanan taban kısmının bağlantı şekli; Taban kısmına bağlanan aksesuarlar sch40 1 inç borudur; Borunun taban kısmının altına kelepçelenmesi ve ardından kesme cıvatasıyla sabitlenmesi gerekir; Kesme cıvatasını kafalar kırılana kadar sıkın.
