УТТ10Q
КРАЙНЕ
| Отделка: | |
|---|---|
| Материал: | |
| Размер: | |
| Одобрения: | |
| Количество: | |
Функция: Предназначен для фиксации трубы от раскачивания и сейсмических воздействий. Компонент крепления трубы в системе раскосов, используемый в сочетании с конструкционным крепежным фитингом UTT Manufacturing и соединенный вместе с элементом раскоса трубы, образует законченный узел раскоса. Сборки раскосов предназначены для установки в соответствии со стандартом NFPA13 и инструкциями по установке производителя.
Тип: Спринклерная труба Sch 10, Sch 40, GB/T 3091, JIS G3454
Размер: Один размер подходит для закрепленной трубы диаметром до 8 дюймов, с отверстием для болта 1/2 дюйма для конструкции.
Материал: углеродистая сталь и ковкий чугун QT450.
Отделка: Электро-оцинковка

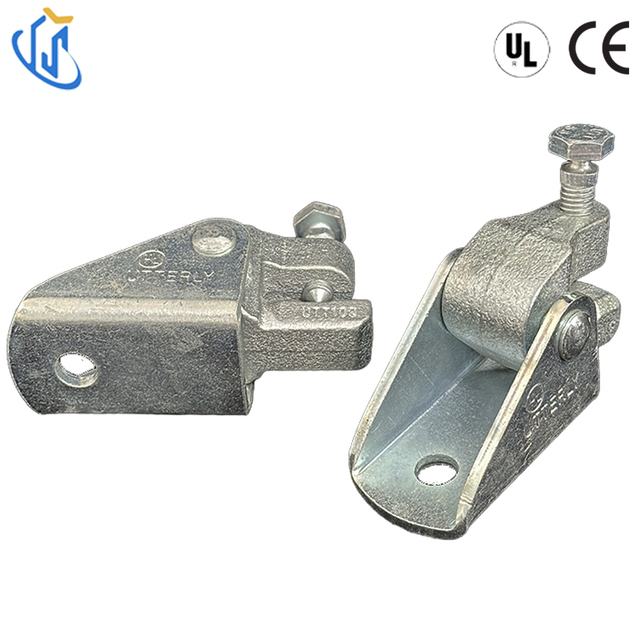

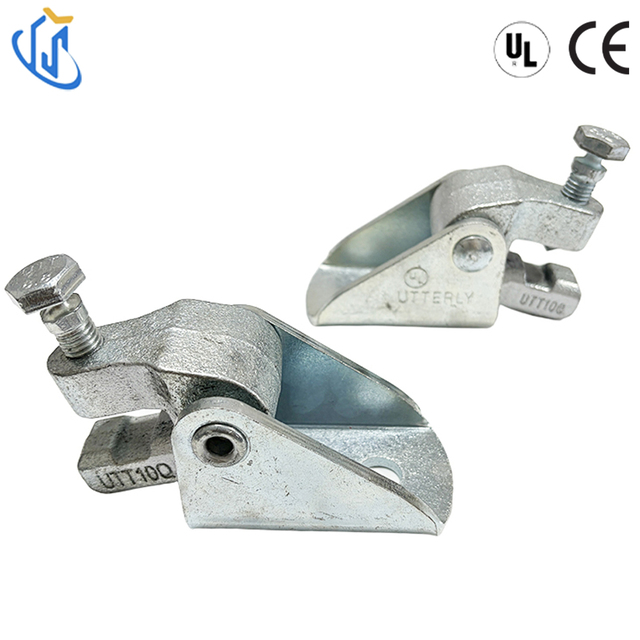

Структурное крепление UTT10Q с C-образным зажимом — это сертифицированный третьей стороной сейсмостойкий конструкционный анкерный фитинг, специально разработанный для противопожарных распорных систем. В сочетании с трубными хомутами серии UTT и 1-дюймовой распорной трубой SCH40 он образует законченный сертифицированный сейсмоустойчивый узел раскоса для удержания пожарных трубопроводов от сейсмического смещения и вибрации здания, полностью соответствующий международным спецификациям по установке спринклерных пожарных систем NFPA 13.
В этом конструкционном зажиме C-типа используется композитное сырье из высокопрочной углеродистой стали и ковкого чугуна QT450, покрытое равномерным гальванизированным покрытием для защиты от окисления и ржавчины внутри технических помещений, офисных потолков и сухих помещений коммерческих зданий. Он имеет универсальную конструкцию единого размера, которая поддерживает все противопожарные стальные трубы диаметром от 2 до 8 дюймов, оснащен стандартными структурными монтажными отверстиями 1/2 дюйма для быстрого крепления к двутавровым балкам, бетонным анкерным болтам и каналам стоек. Официальные данные испытаний на максимальную расчетную нагрузку UL доступны для подачи в тендерных проектах пожарной техники в Северной Америке.
Одиночный С-образный хомут подходит ко всем спринклерным трубам диаметром до 8 дюймов, сокращает количество запасных частей и упрощает управление строительными запасами;
Основной корпус из углеродистой стали + соединительная губка из ковкого чугуна QT450, высокая ударопрочность и стабильные долгосрочные сейсмические нагрузки;
Все индикаторы подшипников проходят независимые лабораторные испытания третьей стороной и соответствуют требованиям приемки пожарной техники Северной Америки;
Срезные болты с регулируемым крутящим моментом: затягивайте до тех пор, пока головки болтов не оторвутся, чтобы гарантировать стандартизированную силу зажима без ручного расчета крутящего момента;
Устанавливается непосредственно на стальные балки, анкерные болты и стальной С-образный швеллер без дополнительных переходников;
Предназначен для соединения с 1-дюймовой распорной трубой SCH40 и трубными креплениями серии UTT для создания полных узлов продольных/боковых раскосов, устойчивых к сейсмическим колебаниям;
Четкий процесс сборки без специальных приспособлений, что значительно повышает эффективность строительства на месте.
Официальная стандартизированная установка разделена на три последовательных этапа:
Плотно закрепите С-образный зажим UTT10Q на элементах конструкции здания, таких как стальные балки, через монтажное отверстие диаметром 1/2 дюйма;
Вставьте 1-дюймовую распорную трубу SCH40 во внутреннюю полость основания С-образного зажима, убедитесь, что труба полностью посажена в нижней части фитинга;
Установите соответствующий срезной болт и непрерывно затягивайте его до тех пор, пока головка болта не сломается автоматически и не достигнет сертифицированного фиксированного усилия зажима.
После установки соедините другой конец распорной трубы SCH40 с помощью хомутов для труб серии UTT, установленных на спринклерных трубах пожаротушения, чтобы сформировать полный сейсмический узел защиты от раскачивания верхнего трубопровода.
Верхний конструктивный анкерный элемент для сейсмических раскосов подвесных спринклерных трубопроводов;
Проектирование сейсмической поддержки коммерческих зданий, больниц, торговых центров и высотных противопожарных трубопроводов;
Помещение механического оборудования, противосейсмическое ограничение смещения из противосейсмических стальных труб большого калибра;
Строительные проекты в соответствии с североамериканскими нормами по установке спринклерных пожарных систем NFPA 13;
Универсальный соединительный фитинг для продольных и боковых раскосов противопожарных труб.
Являясь профессиональным производителем противопожарных сейсмостойких креплений, сертифицированных UL и CE, мы поддерживаем полный запас С-образных хомутов UTT10Q для поддержки небольших пробных заказов и крупных оптовых поставок.
Мы поставляем полный пакет официальной технической тендерной документации, включая спецификации максимальной расчетной нагрузки UL, сертификаты сертификации CE, трехэтапные схематические чертежи и отчеты о проверке материалов. Индивидуальная лазерная маркировка логотипа на корпусе зажима и эксклюзивная нейтральная экспортная упаковка могут быть организованы в соответствии с требованиями проекта клиента. Наша профессиональная команда инженеров предоставляет бесплатные консультации по сейсмической планировке противопожарных трубопроводов и рекомендации по монтажу на месте для подрядчиков и инжиниринговых фирм.
Стандартная экспортная упаковка: каждый С-образный зажим упакован в отдельный пластиковый пакет, внешнюю усиленную экспортную коробку; деревянное усиление поддонов доступно для крупных оптовых заказов, чтобы избежать деформации экструзии во время морской и воздушной транспортировки.
Срок поставки: продукты UTT10Q, имеющиеся на складе, доставляются в течение 3–7 рабочих дней; индивидуальные заказы подтвердят точный график производства на основе общего количества заказа.
Глобальная логистическая поддержка: мы сотрудничаем с профессиональными морскими, воздушными грузовыми и международными экспресс-экспедиторами, чтобы поставлять сертифицированные сейсмостойкие крепления по всему миру для проектов противопожарной защиты и строительства инженерных систем.
