Lampiran Struktur UTT10Q

Gambaran Keseluruhan Produk

Fungsi:  Direka bentuk untuk menahan paip terhadap goncangan dan gangguan seismik.Komponen lampiran paip sistem pendakap goyang yang digunakan bersama dengan pemasangan lampiran struktur Pembuatan UTT dan dicantum bersama elemen paip pendakap membentuk pemasangan pendakap goyang yang lengkap. Pemasangan pendakap goyang bertujuan untuk dipasang mengikut pemasangan NFPA13 dan pengilang.

Jenis:  Paip Pemercik Sch 10,Sch 40,GB/T 3091,JIS G3454

Saiz:  Satu saiz sesuai dengan paip pendakap sehingga 8＂, dengan 1/2＂lubang bolt untuk struktur.

Bahan:  Keluli Karbon & Besi mulur QT450

Kemasan:  Elektro - tergalvani

Kelulusan:UL CE

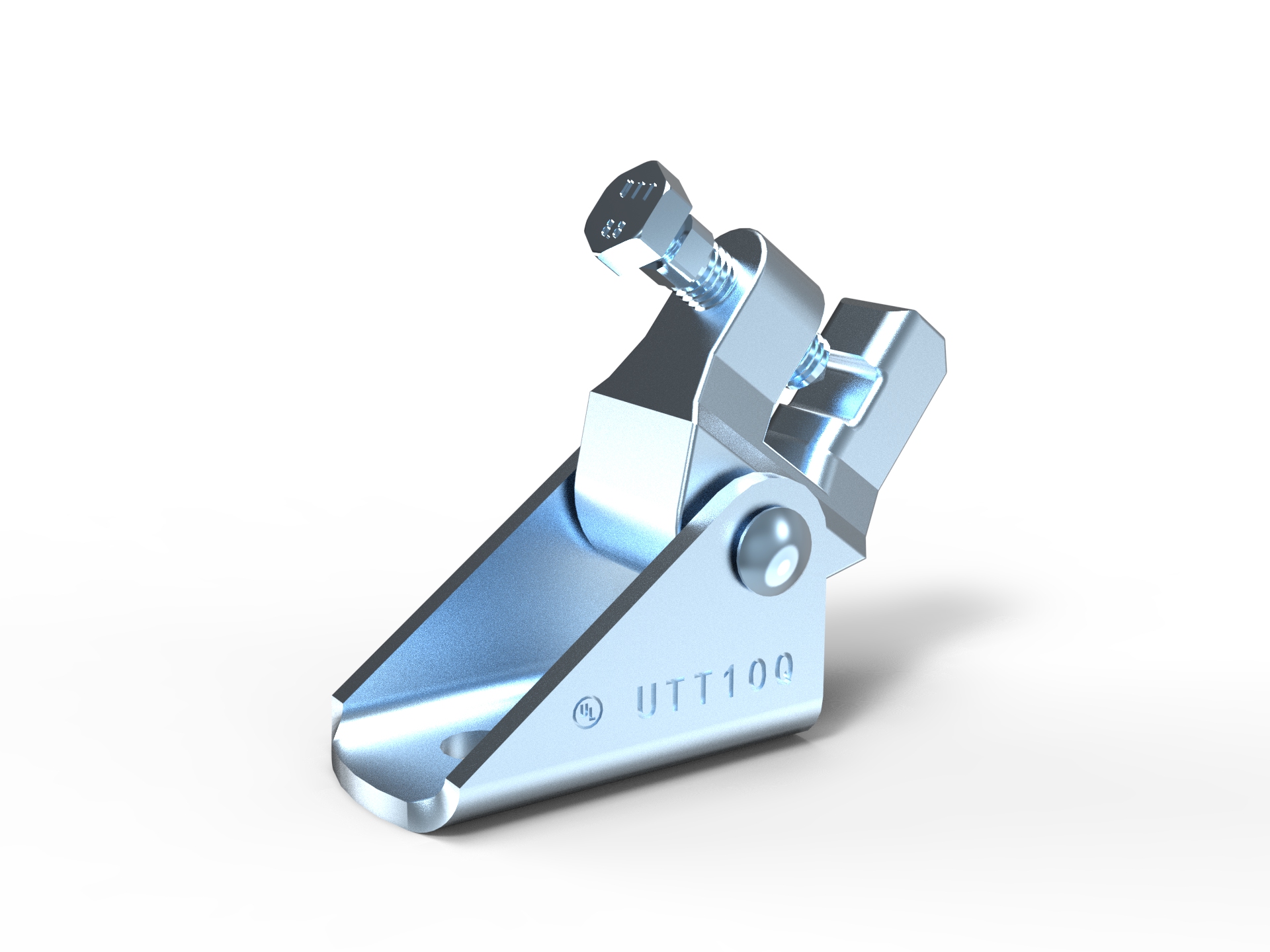

Lampiran struktur pengapit C UTT10Q ialah pemasangan penambat struktur seismik yang diperakui pihak ketiga yang direka khas untuk sistem pendakap goyang perlindungan kebakaran. Apabila digabungkan dengan pengapit paip siri UTT dan paip pendakap SCH40 1 inci, ia membentuk pemasangan pendakap goyang seismik yang diperakui lengkap untuk menahan saluran paip kebakaran daripada anjakan seismik dan getaran bangunan, mematuhi sepenuhnya spesifikasi pemasangan pemercik api antarabangsa NFPA 13.

Pengapit struktur jenis C ini menggunakan keluli karbon kekuatan tinggi komposit dan bahan mentah besi mulur QT450, ditutup dengan salutan elektro-galvani yang seragam untuk menahan pengoksidaan dan karat di dalam bilik mekanikal, siling pejabat dan persekitaran bangunan komersial yang kering. Ia menampilkan reka bentuk bersaiz tunggal sejagat yang menyokong semua paip keluli api dari 2' hingga 8', dilengkapi dengan lubang pelekap struktur 1/2' standard untuk penetapan pantas pada rasuk-I, bolt anchor konkrit dan saluran tupang. Data ujian beban reka bentuk maksimum UL rasmi tersedia untuk penyerahan tender dalam projek kejuruteraan kebakaran Amerika Utara.

Kelebihan Struktur & Fungsi Teras

Reka bentuk satu saiz universal:

• Pengapit C tunggal sesuai untuk semua paip pemercik api sehingga 8', mengurangkan jenis alat ganti dan memudahkan pengurusan inventori pembinaan;

Bahan mentah berkekuatan tinggi komposit:

• Badan utama keluli karbon + rahang penyambung besi mulur QT450, rintangan hentaman yang kuat dan prestasi beban seismik jangka panjang yang stabil;

Pensijilan keselamatan dwi UL & CE:

• Semua penunjuk galas lulus ujian makmal pihak ketiga yang bebas, memenuhi keperluan penerimaan kejuruteraan kebakaran Amerika Utara;

Mekanisme penguncian bolt ricih khas:

• Bolt ricih terkawal tork, ketatkan sehingga kepala bolt tercabut untuk menjamin daya pengapit piawai tanpa pengiraan tork manual;

Lubang pelekap struktur standard 1/2':

• Pasang terus pada galang keluli, bolt penambat dan keluli saluran C tanpa penyesuai penukaran tambahan;

Sistem padanan set penuh:

• Direka bentuk untuk berpasangan dengan 1' paip pendakap SCH40 dan lampiran paip siri UTT untuk membina pemasangan pendakap goyang seismik membujur/sisi yang lengkap;

Proses pemasangan tiga langkah dipermudahkan:

• Aliran pemasangan yang jelas tanpa alat khas yang disesuaikan, meningkatkan kecekapan pembinaan di tapak.

Peraturan Operasi Pemasangan Standard

Pemasangan piawai rasmi dibahagikan kepada tiga langkah berurutan:

1. Pasangkan pengapit C UTT10Q dengan ketat pada anggota struktur bangunan seperti rasuk keluli melalui lubang pelekap 1/2';

2. Masukkan 1' paip pendakap SCH40 ke dalam rongga bahagian dalam tapak pengapit C, pastikan paip diletakkan sepenuhnya di bahagian bawah pemasangan;

3. Pasang bolt ricih yang ditetapkan dan ketatkan secara berterusan sehingga kepala bolt terputus secara automatik untuk mencapai daya pengapit tetap yang diperakui.

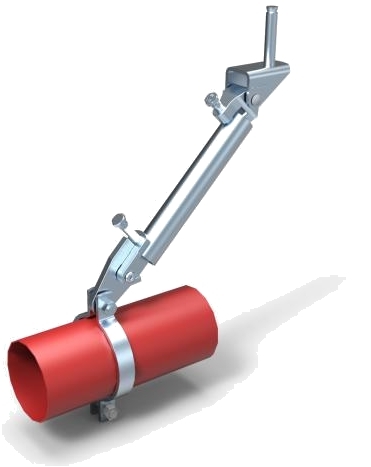

Selepas pemasangan, sambungkan hujung paip pendakap SCH40 yang satu lagi dengan pengapit paip siri UTT yang dipasang pada paip pemercik api untuk membentuk pemasangan penahan anti goyangan seismik yang lengkap untuk paip atas.

Senario Aplikasi Luas

1. Komponen penambat struktur atas untuk sistem pendakap goyang seismik saluran paip pemercik api;

2. Bangunan komersial, hospital, pusat membeli-belah dan kejuruteraan sokongan seismik saluran paip perlindungan kebakaran bertingkat;

3. Bilik peralatan mekanikal paip keluli api berkaliber besar penahan anjakan anti-seismik;

4. Projek pembinaan yang melaksanakan kod pemasangan pemercik api NFPA 13 Amerika Utara;

5. Pemasangan sambungan struktur sejagat untuk pemasangan pendakap goyang paip api membujur dan sisi.

Bekalan Kilang & Perkhidmatan Teknikal Profesional

Sebagai pengilang profesional kelengkapan pendakap seismik kebakaran yang diperakui UL & CE, kami mengekalkan stok penuh pengapit C UTT10Q untuk menyokong pesanan percubaan sampel kecil dan penghantaran pukal jisim volum besar.

Kami membekalkan pakej penuh dokumen tender teknikal rasmi, termasuk lembaran data beban reka bentuk maksimum UL, sijil pensijilan CE, lukisan skema pemasangan tiga langkah dan laporan pemeriksaan bahan. Penandaan LOGO laser tersuai pada badan pengapit dan pembungkusan eksport neutral eksklusif boleh diatur mengikut permintaan projek pelanggan. Pasukan kejuruteraan profesional kami menyediakan perundingan susun atur seismik saluran paip api percuma dan panduan pemasangan pembinaan di tapak untuk kontraktor dan firma kejuruteraan.

Soalan Lazim

Apakah tujuan utama lampiran struktur pengapit C UTT10Q?

UTT10Q ialah pemasangan penyambung struktur atas untuk pemasangan pendakap goyang paip api, dipasang pada membina struktur keluli/konkrit untuk menahan saluran paip api daripada goyah seismik, dipadankan dengan 1' paip pendakap SCH40 dan pengapit paip UTT untuk membentuk sekatan seismik penuh yang mematuhi NFPA 13.

Apakah saiz paip yang boleh disokong oleh UTT10Q?

Reka bentuk saiz tunggal universal sesuai dengan semua paip pemercik api sehingga 8' diameter, serasi dengan standard paip keluli SCH10, SCH40, GB/T 3091 dan JIS G3454.

Apakah pensijilan yang dipegang oleh UTT10Q?

UTT10Q membawa pensijilan keselamatan dwi UL dan CE dengan data beban reka bentuk maksimum yang diuji makmal rasmi.

Apakah bolt pemasangan khas yang digunakan oleh UTT10Q?

Ia menggunakan reka bentuk penguncian bolt ricih; pengguna mesti mengetatkan bolt ricih sehingga kepala bolt terputus untuk mencapai daya pengapit standard yang diperakui.

Apakah paip pendakap yang sepadan dengan lampiran struktur UTT10Q?

C-clamp ini direka khas untuk bekerjasama dengan paip pendakap SCH40 1 inci untuk membentuk pemasangan pendakap goyang seismik yang lengkap.

Bolehkah anda menyediakan fail teknikal penuh untuk pembidaan projek?

Ya, kami menawarkan lembaran data beban UL percuma, skema pemasangan, laporan pensijilan asal dan sijil ujian bahan untuk kegunaan tender kejuruteraan.

Adakah perkhidmatan tersuai tersedia?

Ukiran LOGO laser tersuai pada badan pengapit dan pembungkusan neutral eksport tersuai boleh diatur mengikut keperluan projek pelanggan.

Syarat Pembungkusan & Penghantaran

1. Pembungkusan Standard Eksport: Setiap pengapit C dibungkus dalam beg plastik bebas, karton eksport bertetulang luar; tetulang palet kayu tersedia untuk pesanan pukal yang besar untuk mengelakkan ubah bentuk penyemperitan semasa transit laut dan udara.

2. Masa Utama: Produk UTT10Q dalam stok dihantar dalam masa 3–7 hari bekerja; pesanan tersuai akan mengesahkan jadual pengeluaran yang tepat berdasarkan jumlah kuantiti pesanan.

3. Sokongan Logistik Global: Kami bekerjasama dengan pengangkutan laut profesional, pengangkutan udara dan penghantar ekspres antarabangsa untuk menyampaikan kelengkapan pendakap seismik yang diperakui di seluruh dunia untuk perlindungan kebakaran dan projek pembinaan MEP.
