UTT10Q
TOUT À FAIT
| Finition : | |
|---|---|
| Matériau : | |
| Taille : | |
| Agréments : | |
| Quantité : | |
Fonction : Conçu pour renforcer les tuyaux contre le balancement et les perturbations sismiques. Le composant de fixation de tuyau d'un système de renfort anti-roulis utilisé conjointement avec un raccord de fixation structurelle UTT Manufacturing et assemblé avec un élément de tuyau de contreventement forme un ensemble complet de renfort anti-roulis. Les ensembles de renfort anti-roulis sont destinés à être installés conformément à la norme NFPA13 et aux instructions d'installation du fabricant.
Type : Tuyau d'arrosage Sch 10, Sch 40, GB/T 3091, JIS G3454
Taille : taille unique pour tuyaux contreventés jusqu'à 8', avec trou de boulon de 1/2' pour la structure.
Matériau : acier au carbone et fonte ductile QT450
Finition : Électro-galvanisé

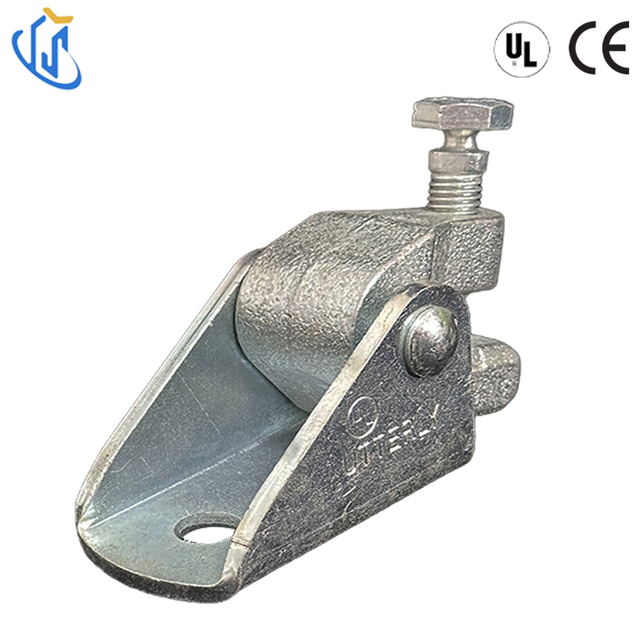

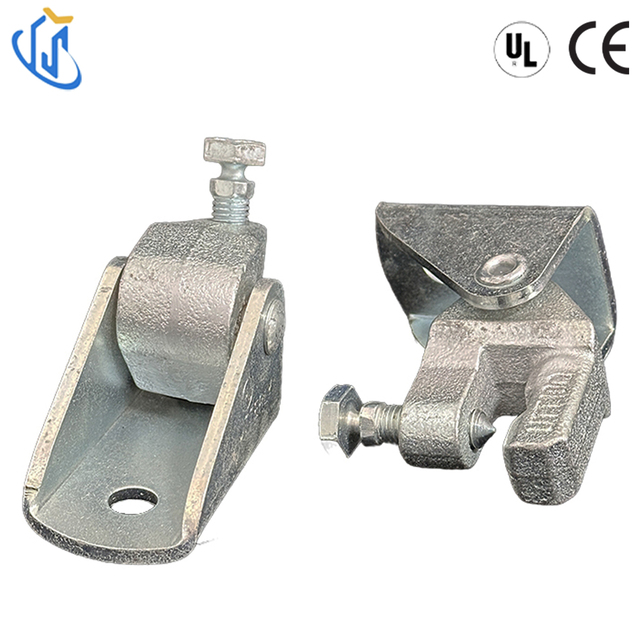

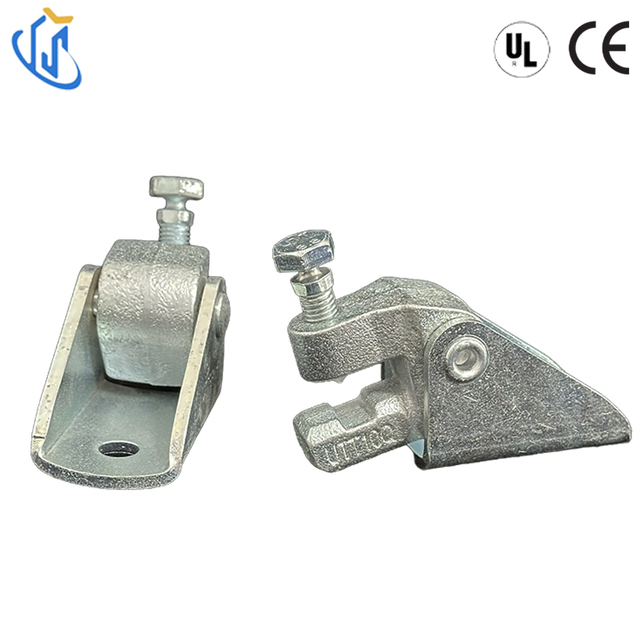

La fixation structurelle UTT10Q C-clamp est un raccord d'ancrage structurel sismique certifié par un tiers, spécialement conçu pour les systèmes de renfort anti-oscillation de protection incendie. Lorsqu'il est combiné avec des colliers de serrage de la série UTT et un tuyau de renfort SCH40 de 1 pouce, il forme un ensemble complet de renfort sismique certifié pour empêcher les conduites d'incendie du déplacement sismique et des vibrations du bâtiment, entièrement conforme aux spécifications internationales d'installation de gicleurs d'incendie NFPA 13.
Cette pince structurelle de type C adopte de l'acier au carbone composite à haute résistance et des matières premières en fonte ductile QT450, recouvertes d'un revêtement électro-galvanisé uniforme pour résister à l'oxydation et à la rouille à l'intérieur des salles mécaniques, des plafonds de bureaux et des environnements secs des bâtiments commerciaux. Il présente une conception universelle de taille unique qui prend en charge tous les tuyaux en acier résistant au feu de 2' à 8', équipés de trous de montage structurels standard de 1/2' pour une fixation rapide sur les poutres en I, les boulons d'ancrage en béton et les canaux de support. Les données officielles d'essai de charge de conception maximale UL sont disponibles pour la soumission d'appels d'offres dans les projets d'ingénierie incendie en Amérique du Nord.
Le collier de serrage en C unique s'adapte à tous les tuyaux d'extinction d'incendie jusqu'à 8', réduit les types de pièces de rechange et simplifie la gestion des stocks de construction ;
Corps principal en acier au carbone + mâchoire de connexion en fonte ductile QT450, forte résistance aux chocs et performances de charge sismique stables à long terme ;
Tous les indicateurs de roulement passent des tests en laboratoire tiers indépendants et répondent aux exigences d'acceptation nord-américaines en matière d'ingénierie incendie ;
Boulons de cisaillement à couple contrôlé, serrez jusqu'à ce que les têtes de boulons se détachent pour garantir une force de serrage standardisée sans calcul manuel du couple ;
Se monte directement sur des poutres en acier, des boulons d'ancrage et des profilés en C sans adaptateurs de conversion supplémentaires ;
Conçu pour s'associer avec des tuyaux de renfort SCH40 de 1 ' et des accessoires de tuyaux de la série UTT pour construire des assemblages complets de renforts sismiques longitudinaux/latéraux ;
Flux d'assemblage clair sans outils personnalisés spéciaux, améliorant considérablement l'efficacité de la construction sur site.
L'installation standardisée officielle est divisée en trois étapes séquentielles :
Fixez fermement la pince en C UTT10Q sur les éléments structurels du bâtiment tels que les poutres en acier via le trou de montage de 1/2' ;
Insérez un tuyau de renfort SCH40 de 1 ' dans la cavité intérieure de la base du collier en C, assurez-vous que le tuyau est entièrement en place au bas du raccord ;
Installez le boulon de cisaillement désigné et serrez continuellement jusqu'à ce que la tête du boulon se brise automatiquement pour atteindre une force de serrage fixe certifiée.
Après l'installation, connectez l'autre extrémité du tuyau de renfort SCH40 avec des colliers de serrage de la série UTT montés sur des tuyaux de gicleurs d'incendie pour former un ensemble complet de retenue anti-balancement sismique pour la tuyauterie aérienne.
Composant d'ancrage structurel supérieur pour les systèmes de renfort anti-oscillation sismique de pipelines de gicleurs d'incendie aériens ;
Ingénierie de support sismique pour les bâtiments commerciaux, les hôpitaux, les centres commerciaux et les pipelines de protection contre les incendies de grande hauteur ;
Salle d'équipement mécanique, tuyau en acier anti-incendie de gros calibre, retenue anti-sismique de déplacement ;
Projets de construction exécutant les codes d'installation de gicleurs d'incendie nord-américains NFPA 13 ;
Raccord de connexion structurel universel pour les ensembles de contreventement de tuyaux d'incendie longitudinaux et latéraux.
En tant que fabricant professionnel de raccords de contreventement sismiques incendie certifiés UL et CE, nous maintenons un stock complet de pinces en C UTT10Q pour prendre en charge les commandes d'essai de petits échantillons et les expéditions en vrac de gros volumes.
Nous fournissons un ensemble complet de documents d'appel d'offres techniques officiels, notamment des fiches techniques de charge de conception maximale UL, des certificats de certification CE, des dessins schématiques d'installation en trois étapes et des rapports d'inspection des matériaux. Un marquage laser personnalisé du LOGO sur le corps de la pince et un emballage d'exportation neutre exclusif peuvent être organisés selon les demandes du projet du client. Notre équipe d’ingénieurs professionnels fournit gratuitement des consultations sur la disposition sismique des pipelines d’incendie et des conseils d’installation de construction sur site pour les entrepreneurs et les sociétés d’ingénierie.
Emballage standard d'exportation : chaque pince en C emballée dans un sac en plastique indépendant, un carton d'exportation renforcé extérieur ; renfort de palette en bois disponible pour les grosses commandes en gros afin d'éviter la déformation par extrusion pendant le transit maritime et aérien.
Délai de livraison : les produits UTT10Q en stock sont expédiés sous 3 à 7 jours ouvrables ; les commandes personnalisées confirmeront le calendrier de production précis en fonction de la quantité totale de commande.
Support logistique mondial : Nous coopérons avec des transitaires professionnels du fret maritime, du fret aérien et des services express internationaux pour fournir des raccords de contreventement sismiques certifiés dans le monde entier pour les projets de protection incendie et de construction MEP.
